35kV變電站常用電力試驗設備-交接試驗-預防性試驗
發布時間:2022-11-28 14:48:03
閱讀次數: 872次
35kV變電站主要電力設備有變壓器，電纜，斷路器等，在交接試驗及預防性試驗工作中，常用到的試驗設備設備主要是變頻串聯諧振耐壓試驗裝置，繼電保護測試儀，直流高壓發生器.....
一、35kV常用試驗設備清單(包含試驗項目及試驗對象)
| ?測試對象 | 所需設備 | 用途-試驗目的 |

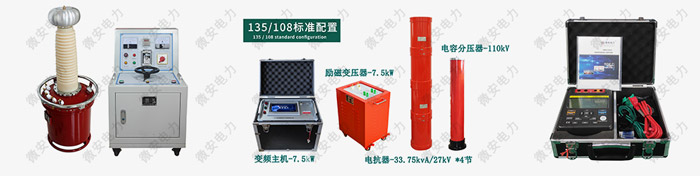

| 電氣設備耐壓絕緣測試 | UGHV-10kVA/100kV工頻耐壓試驗裝置 | 電氣設備的交流耐壓試驗 |
| UAXZ-135kVA/108kV變頻串聯諧振耐壓試驗裝置 | 電纜及大容量變壓器的交流耐壓試驗 | |
| UMG-3122A絕緣電阻測試儀 | 電氣設備的絕緣電阻測試 | |
|
||

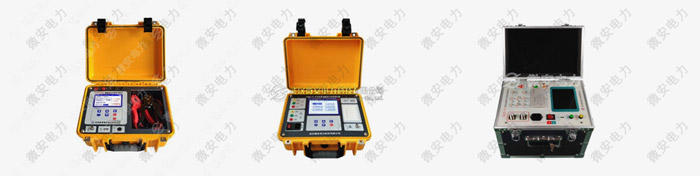

| 電力變壓器測試 | UAZZ-10AE變壓器直流電阻測試儀 | 變壓器繞組直流電阻測試 |
| UABC-M變壓器變比組別 測試儀 | 變壓器繞的分接電壓比測試 | |
| UAJS-S異頻介質損耗測試儀 | ≥35kV且容量≥10000kVA的變壓器需要測試 | |
|
||

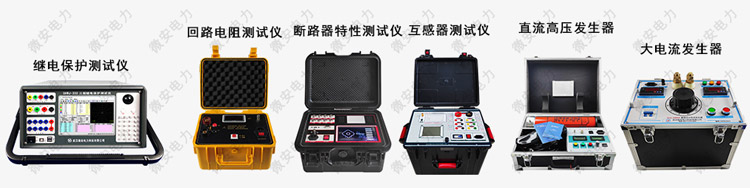

| 高壓開關柜測試 | UAWJ-330三相繼電保護測試儀 | 微機保護的動作值及動作時間校驗 |
| UDLS-1000A大電流發生器 | 開關柜的整組傳動試驗 | |
| UAHL-100G回路電阻測試儀 | 斷路器的接觸電阻測試 | |
| UAGK-12G斷路器機械特性測試儀 | 斷路器的分合閘特性測試 | |
| UAFA-402互感器特性綜合測試儀 | 互感器的變比、勵磁特性測試 | |
| ZGF-120kV/2mA直流高壓發生器 | 避雷器的直流U1mA測試 | |
|
||
| 接地電阻測試 | DER2591S接地電阻測試儀 | 地樁法測試接地電阻 |
| UACR-2000鉗形接地電阻測試儀 | 鉗形法測試接地電阻 | |
| 其他常用選配 | SMG3000三相相位伏安表 | |
| UARS-B變壓器容量及特性測試儀 | ||
| UAFD-T避雷器放電計數器校驗儀 | ||
| UTAG-8000無線高壓核相儀 | ||
| UAZK-H變壓器短路阻抗測試儀 | ||
