互感器伏安特性測試儀簡介 ----Product introduction
1、僅需設定測試的最大電壓、和最大電流，裝置將自動升壓并能自動將伏安特性測試曲線描繪出來，省去手動調壓、人工記錄、描曲線等煩瑣勞動。快捷、簡單、方便。
2、功能全面，不僅可測試CT/PT直流電阻，伏安特性、變比和極性、10%的誤差曲線、角差、比差，還可以測試互感器二次負載，CT通流測試和PT交流耐壓測試。
3、CT變比不僅支持傳統電流法測試還支持電壓法測試，因此可以滿足套管CT和GIS內CT的測試。
4、伏安特性試驗單機輸出電壓0-2500V、電流0-20A，可以滿足大部分互感器伏安特性試驗。
5、220V單電源輸入，避免了使用380V時的危險。

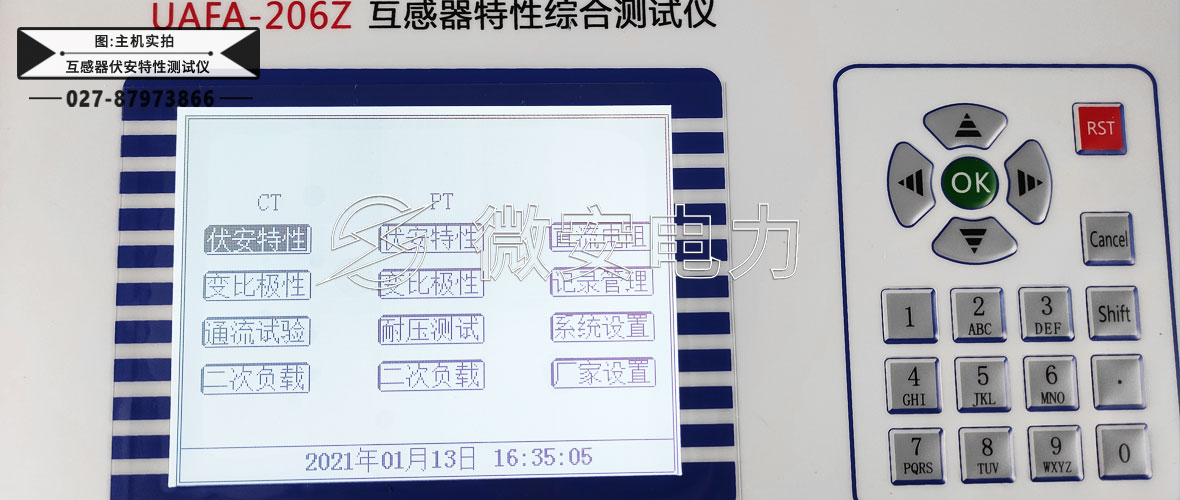

6、大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
7、采用數字鍵盤，方便數字輸入。
8、帶有大容量存儲器，可存儲3000組測試數據，掉電不丟失。
8、USB接口，支持U盤導出數據和U盤升級系統。
10、RS232通信接口，可連接電腦進行試驗，并提供通訊協議，用戶可以根據協議開發字節的上位機軟件。
互感器伏安特性測試儀參數 ----Technical parameter
互感器伏安特性測試儀技術參數
| 升壓器輸出電流電壓 |
1A/2500V 2A/1500V 5A/600V 10A/220V 20A/30V |
|
| 電流發生器輸出電流 | 600A | |
| 輸出功率 | 3000VA | |
| 電壓電流測量精度 | ±0.2% | |
|
CT變比測量 (電壓法/電流法) |
范圍 | 1~40000 |
| 精度 | ±0.2% | |
| PT變比測量 | 范圍 | 1~40000 |
| 精度 | ±0.2% | |
| 相位測量 | 精度 | ±5min |
| 分辨率 | 0.5min | |
| 二次繞組電阻測量 | 范圍 | 0~1kΩ |
| 精度 | 0.5%±2mΩ | |
| 交流負載測量 | 范圍 | 0~1000VA |
| 精度 | 0.5%±0.05VA | |
| 輸入電源電壓 | AC220V±10%，50Hz | |
| 工作環境 | 溫度：-10οC~50οC， 濕度：≤90% | |
| 尺寸、重量 | 尺寸425 mm×290 mm×310mm 重量:30kg | |
互感器伏安特性測試儀功能
| CT（保護類、計量類）--電流電壓法 | PT |
| • 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
| • 自動給出拐點值 | • 自動給出拐點值 |
| • 自動給出5%和10%的誤差曲線 | • 變比測量 |
| • 變比測量 | • 極性判斷 |
| • 比差測量 | • 比差測量 |
| • 角差測量 | • 角差測量 |
| • 極性判斷 | • 二次交流耐壓測試 |
| • 一次通流測試 | • 二次負荷測試 |
| • 交流耐壓測試 | • 二次繞組測試 |
| • 二次負荷測試 | • 鐵心自動退磁 |
| •二次繞組測試 | |
| • 鐵心自動退磁 |

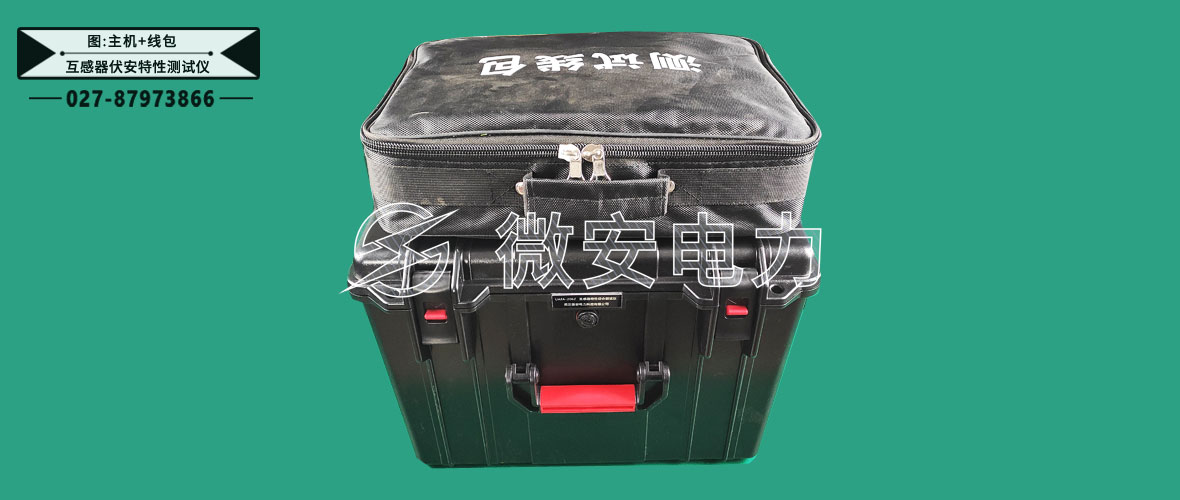

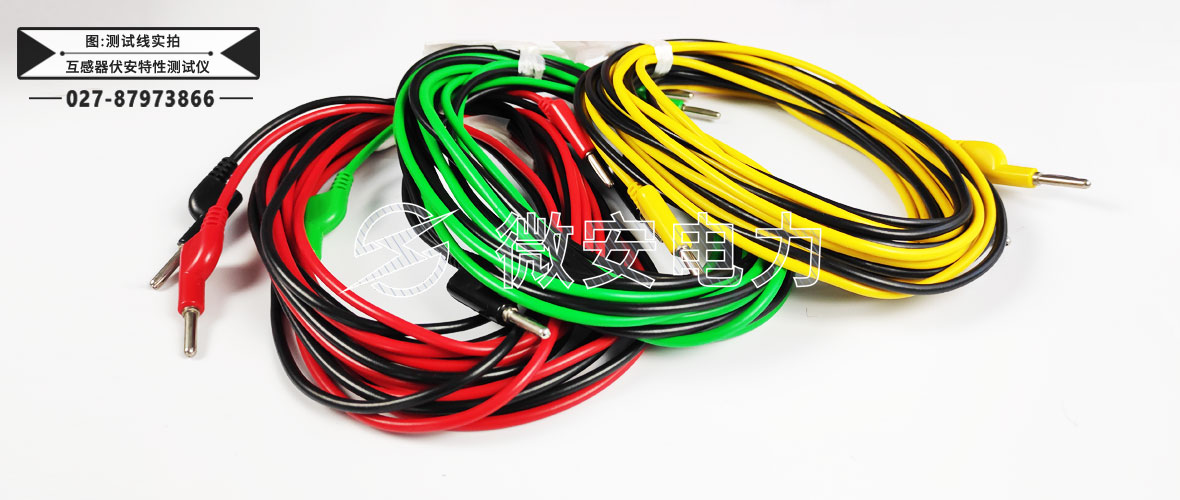

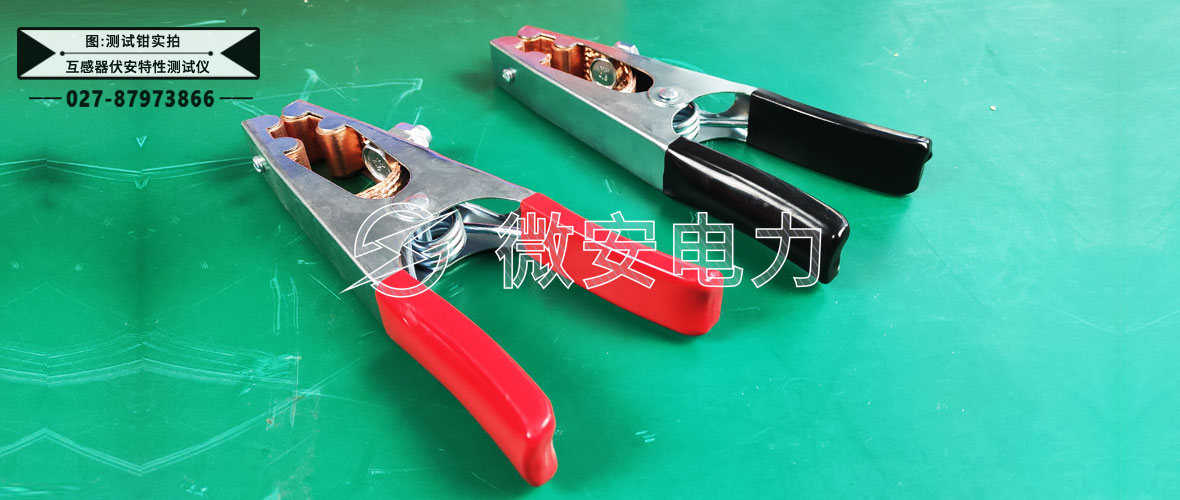

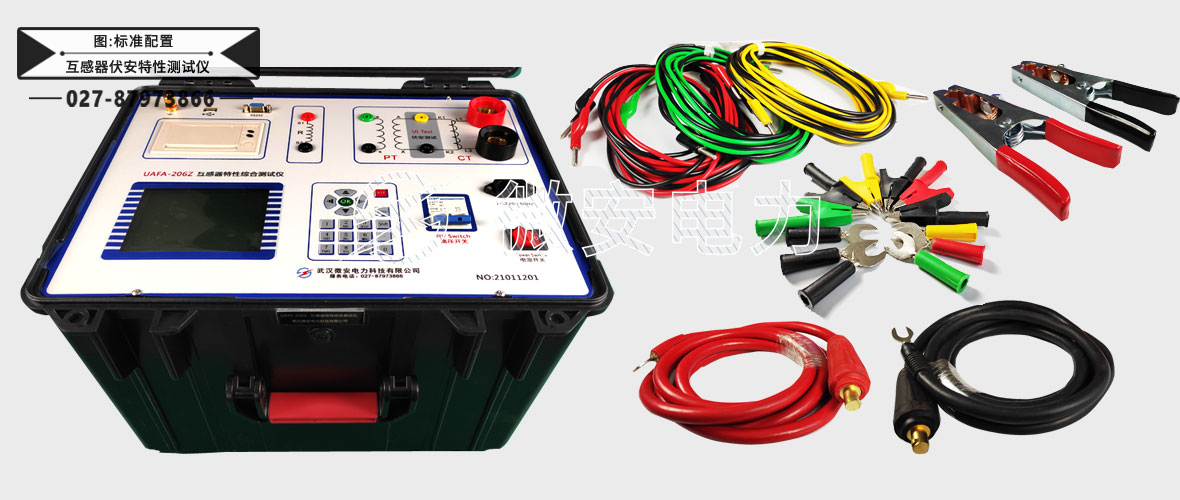

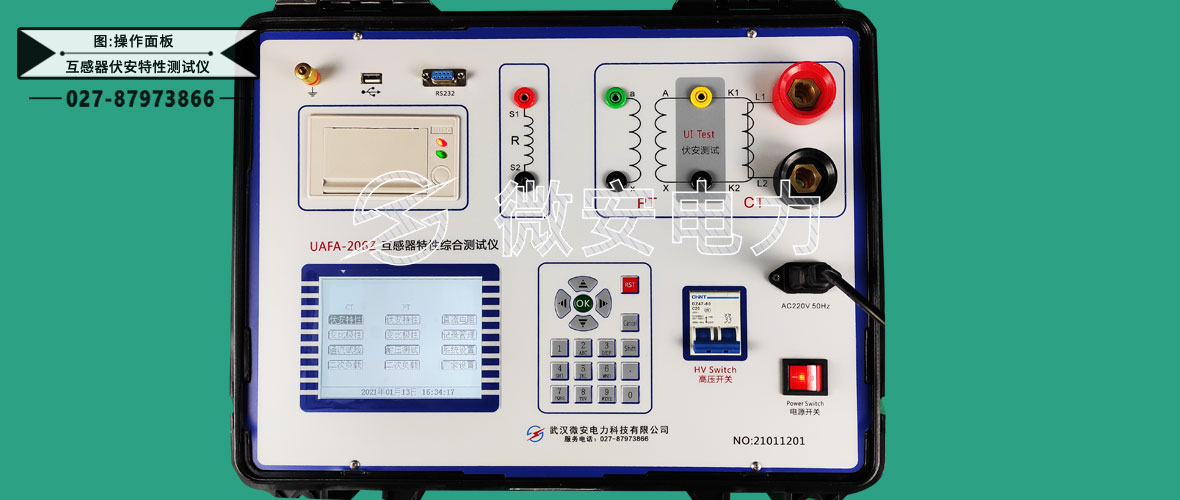

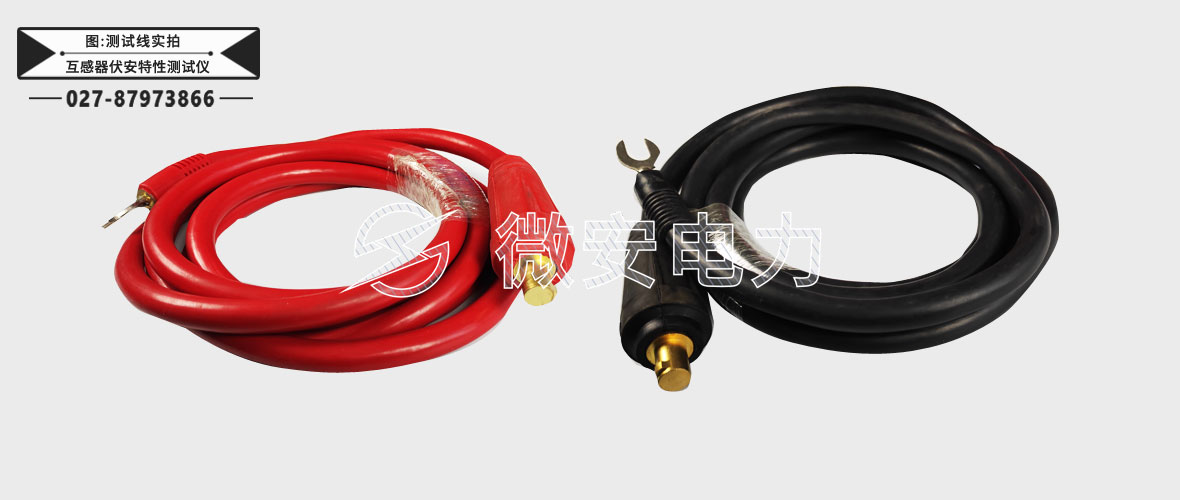

互感器伏安特性測試儀圖片 ----Picture display
