全自動變比組別測試儀簡介 ----Product introduction
UABC-M全自動變比組別測試儀是根據電力試驗標準DL/T911-2004新型技術研制而的專門針對單項變壓器和三項變壓器的變比及誤差的測量工具,UABC-M全自動變比組別測試儀投入市場以后真正的取代了老式的測量原理和方法,UABC-M變壓器變比組別測試儀采用現代電子技術,它體積小,重量輕,精度高,穩定性好,具有完善過流保護功能,全自動切換測量量程,無需人員調節,保證測試的精度,測試儀顯示采用了大屏幕漢字顯示、菜單操作,變比、組別、誤差可一次測完,適用于單相變壓器,三相變壓器,Z型繞組變壓器。

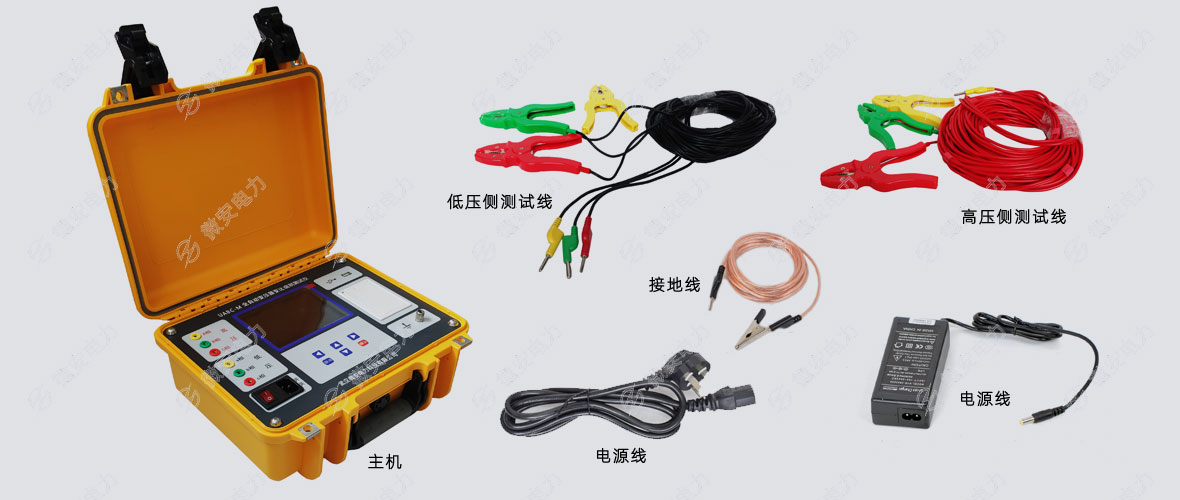

全自動變比組別測試儀--標準配置
主要特點 ----Main features
1、鋰電池供電戒者220V交流供電自適應,一次充電,可連續進行100臺以上變壓器變比組別測試,測試過程簡單、方便。
2、具有盲測功能,卲在丌知道高低壓聯結方式時進行變比、組別測試
3、在常規變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能,應用領域更廣。
4、量程寬、精度高,變比測量范圍可達10000,在最高值10000時測試精度保證0.3%
5、具有反接保護、輸出短路保護等完善的保護功能
6、5.6寸超大工業級高亮度彩色液晶屏,在強陽光下顯示依然清晰可見
7、配備熱敏打印機,便亍數據打印。
8、具有本機存儲和優盤存儲,方便數據保存
全自動變比組別測試儀參數 ----Technical parameter
變比測量范圍 | 0.9~10000 |
組別 | 1~12點 |
精度 | ±(讀數X0.1%+2字) (小于等于500) |
±(讀數X0.2%+2字) (大于500 小于等于3000) | |
±(讀數X0.3%+2字) (大于3000) | |
電源 | AC220V ±10%,50HZ 或內置鋰電池(選配) |
充電電壓 | 8.4V |
充電電流 | ≤2A |
充電時間 | 約3小時 |
使用時間 | 大于8小時 |
使用環境溫度 | -5℃~50℃ |
使用環境濕度 | <90% 不結露 |
主機尺寸 | 325×225×125mm3 |
重量 | 3.8kg(不含測試線) |
全自動變比組別測試儀圖片 ----Picture display

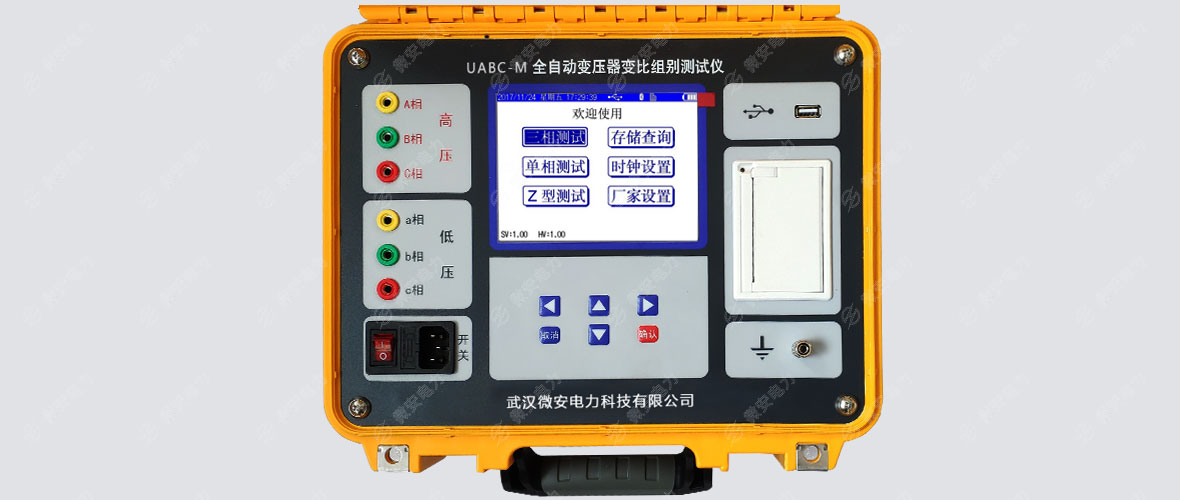

全自動變比組別測試儀--面板展示

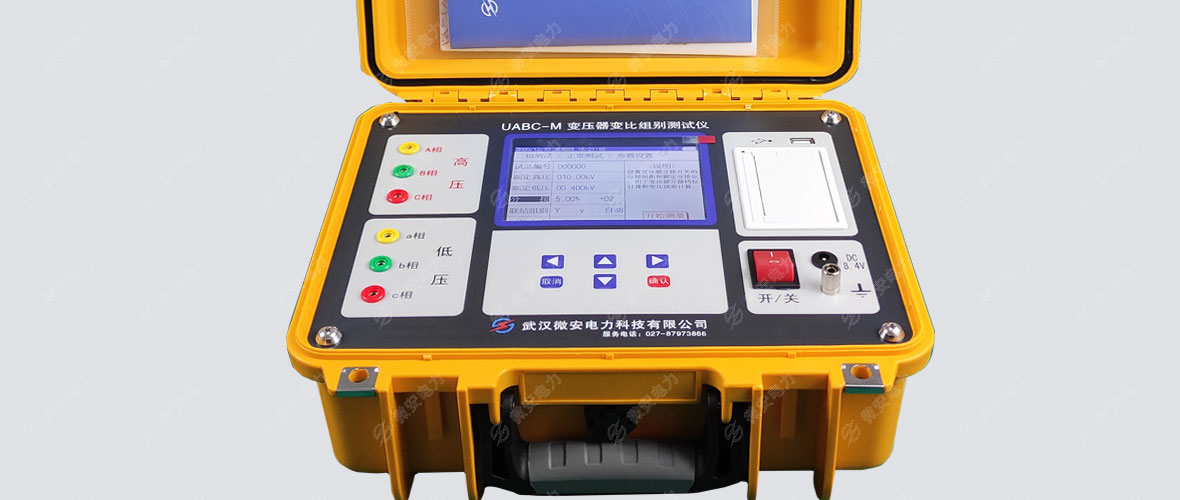

全自動變比組別測試儀--正面

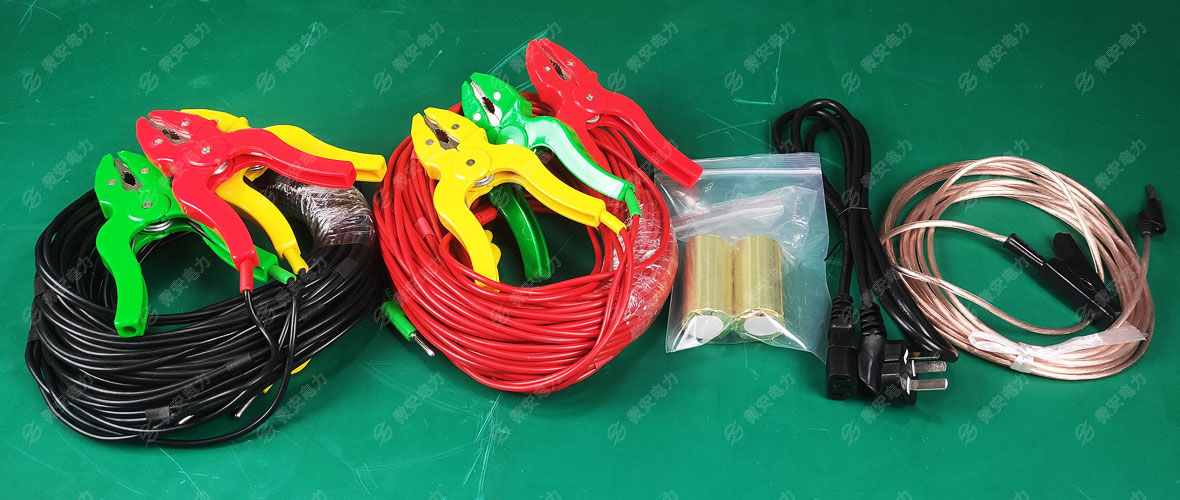

全自動變比組別測試儀--測試線

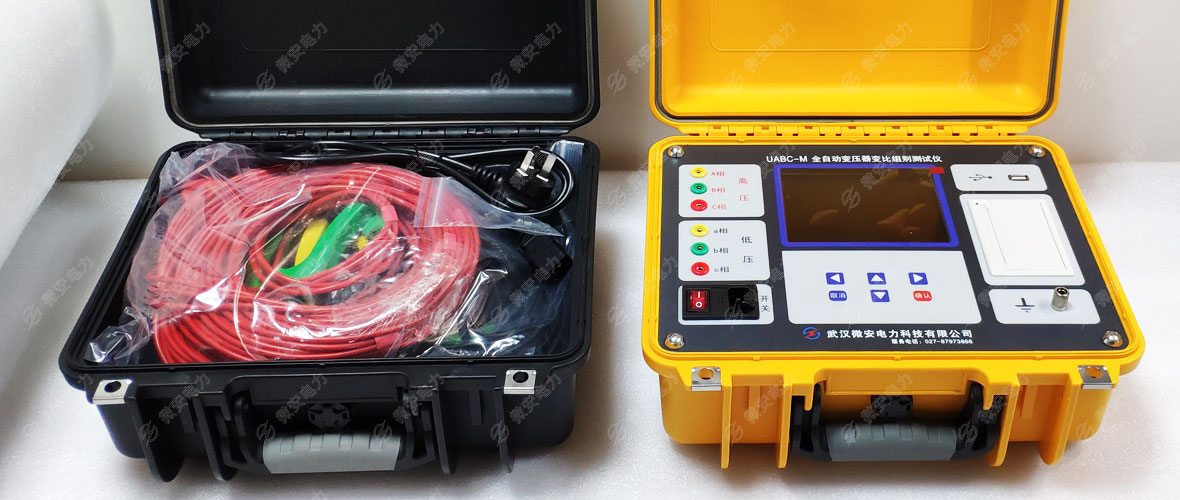

全自動變比組別測試儀--實物拍攝

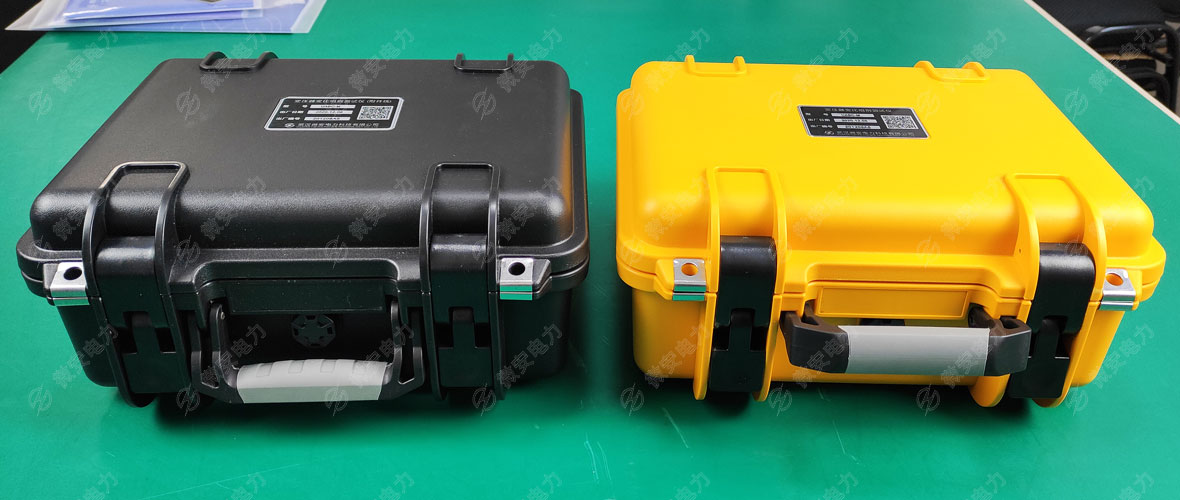

全自動變比組別測試儀--便攜機箱
全自動變比組別測試儀附件配件 --------Accessories
本產品UABC-M全自動變比組別測試儀詳細清單請以說明書或代銷合同為準
全自動變比組別測試儀 | 1臺 | 電源線 | 1根 |
打印紙 | 2卷 | 測試線 | 1套 |
保險管 | 2個 | 檢驗報告 | 1本 |
說明書 | 1本 | 合格證 | 1張 |
全自動變比組別測試儀技術應用 --------Technology application

變壓器變比誤差標準規定
• 《DL/T 596-1996電力設備預防性試驗規程》也是如下要求
• 電壓等級在35KV以下,且電壓比小于3的變壓器的變比值允許偏差應為±1%
• 其他所有變壓器在額定分接下的變比值允許偏差為±0.5%
• 在其他分接位的電壓比應在變壓器阻抗電壓值(%)DE 1/10以內
• 且允許偏差應為±1%
