智能型斷路器機械特性測試儀

UAGK-12GS智能型斷路器機械特性測試儀

UAGK-12G智能型斷路器機械特性測試儀又稱開關機械特性測試儀,適用各廠家生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器的分合閘時間及速度行程測試.......
說明書 打印產品 產品ID: 259
注:購買本產品的用戶可享受免費技術指導、三月包換、一年保修、軟件升級、終生維修等服務。
153-7708-1310、027-87973866
產品介紹
選型支持!
186-2720-2633
說明微安電力承諾所售每一臺「智能型斷路器機械特性測試儀」均為全新正品, 嚴苛的對每臺出廠設備進行質檢,保證精度和性能,在品質上, 智能型斷路器機械特性測試儀整機均享受三年質保(另約定的除外), 開具13%增值稅專用發票,享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,請放心購買!...

智能型斷路器機械特性測試儀簡介   ----Product introduction

隨著社會的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。UAGK-12G高壓開關綜合特性測試儀即(高壓開關機械特性測試儀)是依據《高壓交流斷路器》GB1984-2003為設計藍本,參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分,DL/T846.3-2004為設計依據,為進行各類斷路器動態分析提供了方便,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

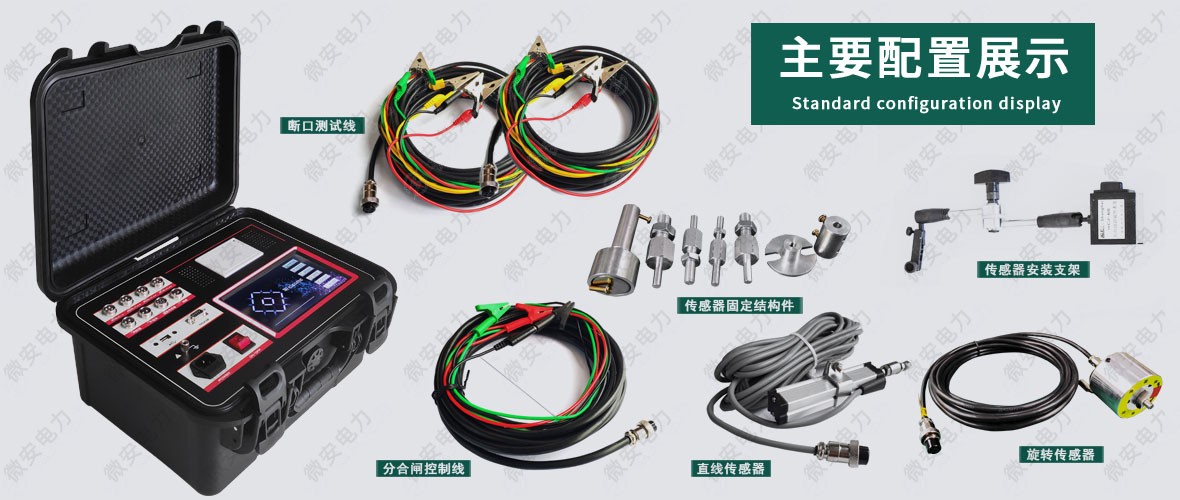

智能型斷路器機械特性測試儀標準配置

1、UAGK-12G系列選型對比一欄表
說明 傳感器標配具有50mm直線傳感器、旋轉傳感器、其他規格傳感器需選配
功能 補充 UAGK-12G UAGK-12GS( UAGK-12GR UAGK-12GT
分合閘時間 三相相內/相間不同期 ? ? ? ?
分合速度 內置多種速度定義 ? ? ? ?
行程測試 行程、開距、超行程 ? ? ? ?
彈跳測試 彈跳過程、時間、次數等 ? ? ? ?
波形顯示
彈跳/時間/速度/線圈電流/電阻波形
? ? ? ?
低跳試驗 低電壓動作試驗 ? ? ? ?
儲能電源 用于斷路器儲能電機工作 ? ? ? ?
閉鎖電源 對合閘閉鎖電磁鐵供電 ? ? ? ?
固定AC220控制 適配AC220固定動作線圈 ? ? ?
無源控制接點 測永磁斷路器、少油開關等 ? ? ? ?
上位機軟件 電腦端分析數據并生成報告 ? ? ? ?
通信協議 收費開放、價格另議 ? ? ? ?
英文版 軟硬件全英文版面/訂貨說明 ? ? ? ?

產品特點

1、適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器(列車斷路器)。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次,得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及(閉鎖電源和干接點控制選配)等功能。配有高速熱敏打印機,方便現場打印測試數據。
2、7寸彩色高亮屏(亮度可調節),太陽底下操作也清晰可見。菜單式操作,快速測試界面,一鍵操作,支持中英文輸入。12路斷口狀態中文顯示,時間、行程、速度及波形同屏顯示,無需翻頁查看數據。分析指定段平均速度,并在行程曲線標出,方便查看。內置21種常規類型斷路器速度定義,只需選擇開關類型,一鍵測量。
3、機內集成式操作電源,無須現場二次電源,使用方便快捷。可提供DC20~270V可調電源,電流20A。具有短路保護功能,如發生短路現象,1ms停止電壓電流輸出,發出滴滴報警聲響,提示操作人員檢查線路。獨特的雙回路電源設計,如合閘或分閘控制回路中的一路損壞,用另一路也可測試合閘和分閘。
4、配備直線傳感器、旋轉傳感器,配專用固定多功能接頭,安裝極為方便,簡捷。直線傳感器30-1000mm長度任意設置,只需配傳感器即可,儀器不需要返廠更改程序。
5、主機可存儲100組現試驗數據,機內實時時鐘,便于存檔。
6、配備U盤接口及R232接口,數據保存到U盤,上傳到計算機進行分析、保存、打印,R232接口可連接電腦聯機操作(選配功能)。
7、內部抗干擾電路可滿足500KV變電站內可靠使用。

智能型斷路器機械特性測試儀參數   ----Technical parameter

時間測量
12路固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘(分閘)彈跳時間(彈跳次數)
內觸發測試范圍:0.01ms~10000ms,分辨率:0.01ms,
外觸發測試范圍:0.01ms~200000ms,
999ms以內分辨率:0.01ms,1000-9999ms分辨率:0.1ms,10000ms以上分辨率:1ms
在200ms以內準確率:0.05%±1個字
測速范圍 1mm傳感器 0.01~25.00m/s
0.1mm傳感器 0.001~2.50m/s
360°角度傳感器 1周波/ 0.25°
行程測量 動觸頭行程(行程)
接觸行程(開距)
過沖行程或反彈行程(超程)
傳感器測量范圍 直線位移傳感器50mm,分辨率:0.1mm,行程0.1~50mm
可選配100-1000mm任意長度的直線傳感器
直線位移傳感器500mm,分辨率:1mm,行程10~500mm(選配)
編碼器:360о旋轉傳感器,測量范圍:0-1000mm,分辨率:0.25о
電流電阻測量范圍 最大電流30A,分辨率:0.01A,電阻1000Ω,分辨率:0.01Ω
隔離開關或儲能到位斷路器測量范圍 ⑴、電壓輸出:DC20~270V(可調)
⑵、電源輸出時間:0.01-10秒(可設置)
⑶、斷口信號最大采集時間為10秒
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
顯示屏 7寸觸摸彩屏,對比度可調
數據存儲 可存儲100組測量數據
打印機 高速熱敏打印機
電源 AC 220V ± 10%;50Hz ± 10%
直流電源 DC20~270V連續可調,DC110V≤30A(短時),DC220V≤ 20A(短時)。功率:4400W。
主機尺寸 360×260×170mm
使用環境 -20℃~+50℃
相對濕度 ≤90%

智能型斷路器機械特性測試儀圖片   ----Picture display

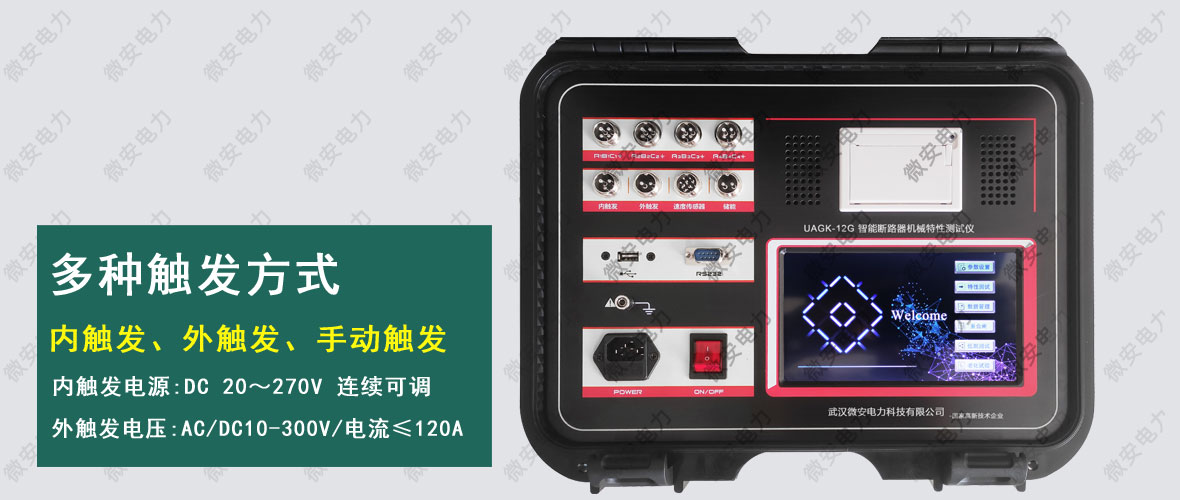

智能型斷路器機械特性測試儀操作面板

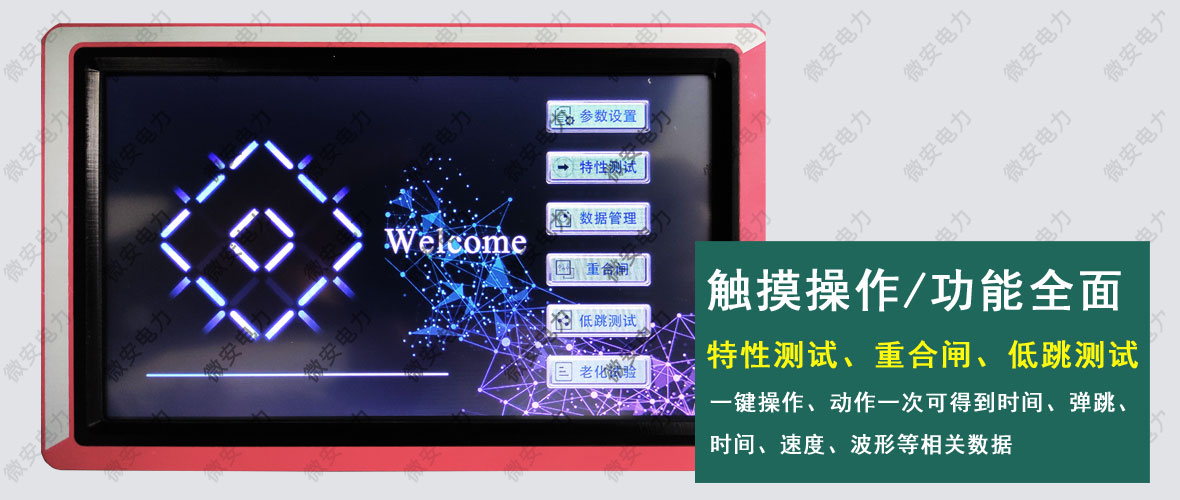

智能型斷路器機械特性測試儀開機界面

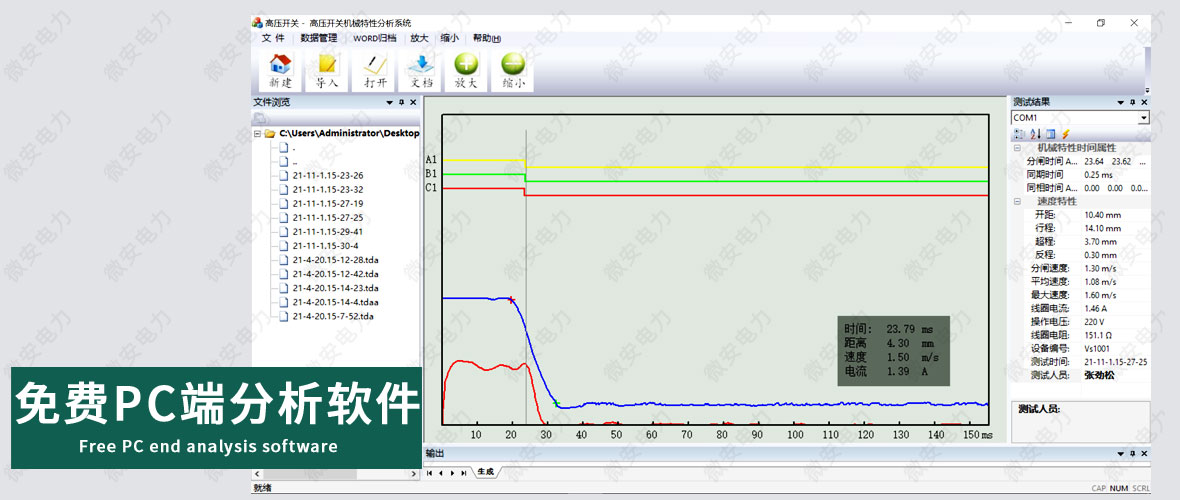

智能型斷路器機械特性測試儀分析軟件

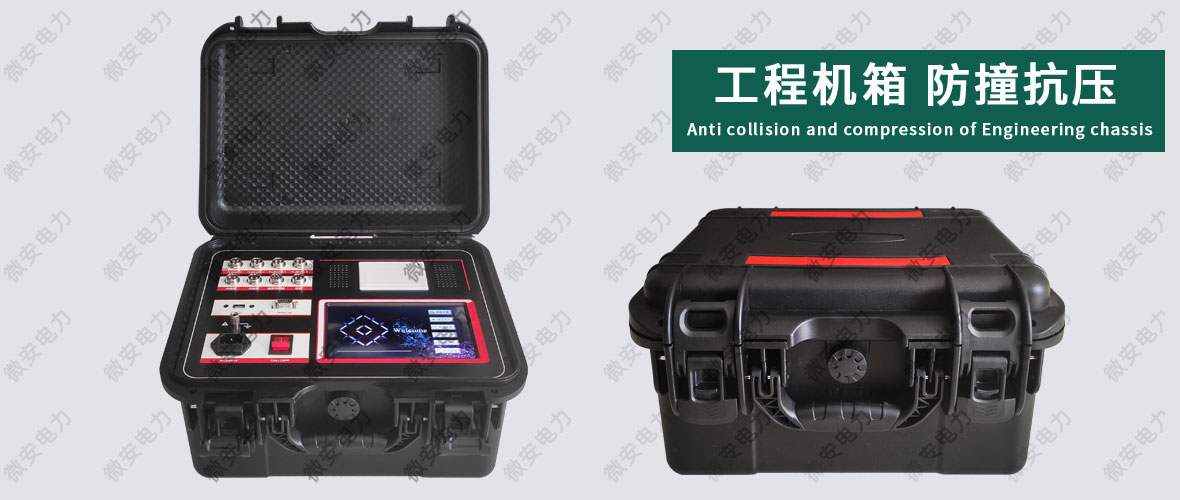

智能型斷路器機械特性測試儀機箱

智能型斷路器機械特性測試儀附件配件   --------Accessories

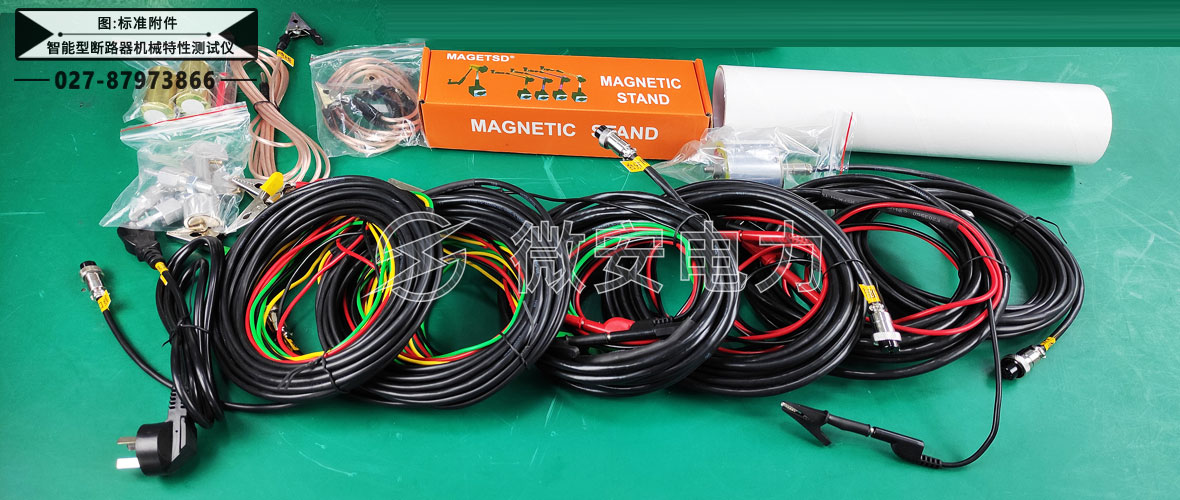

智能型斷路器機械特性測試儀附件

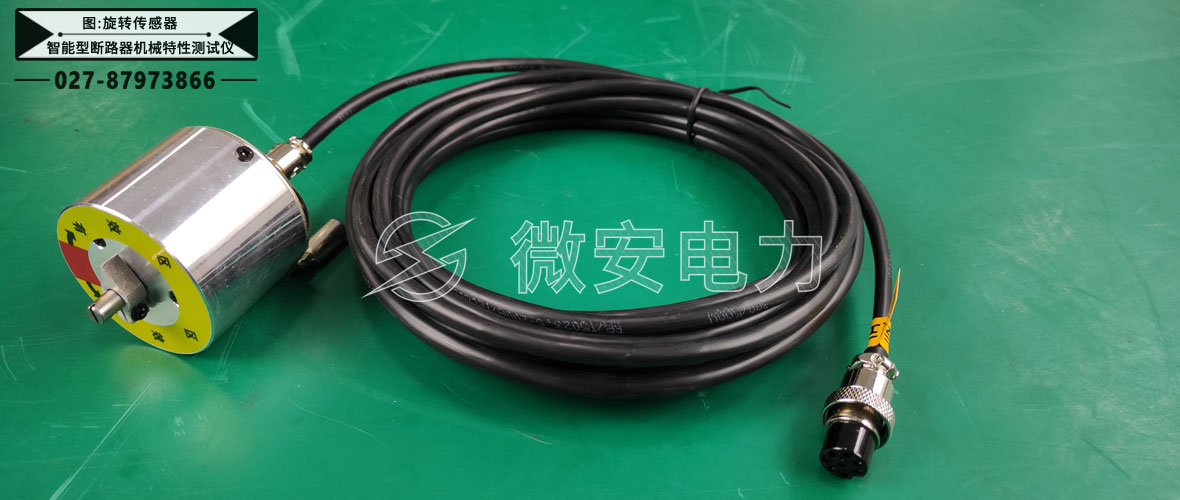

智能型斷路器機械特性測試儀傳感器

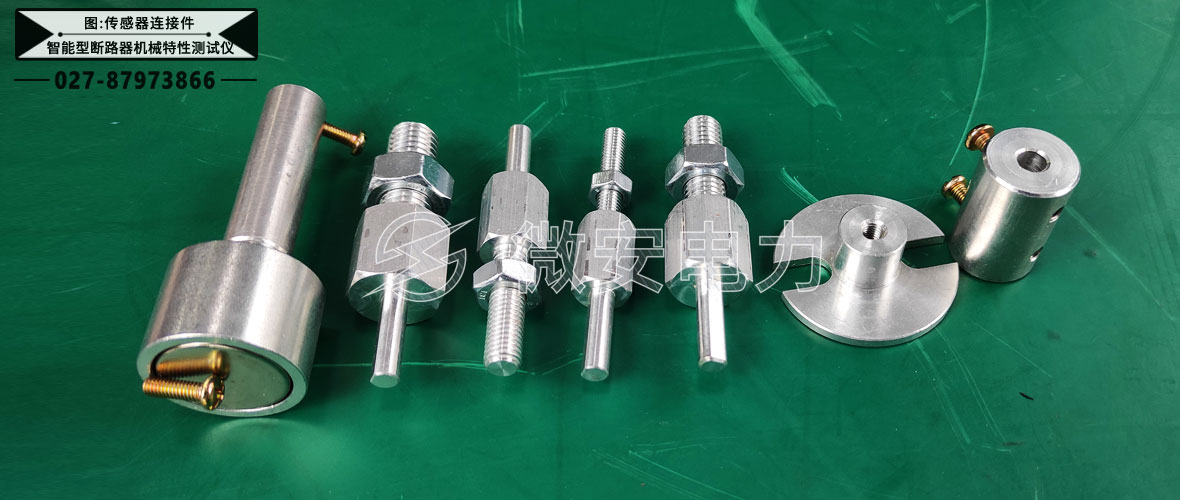

智能型斷路器機械特性測試儀連接件

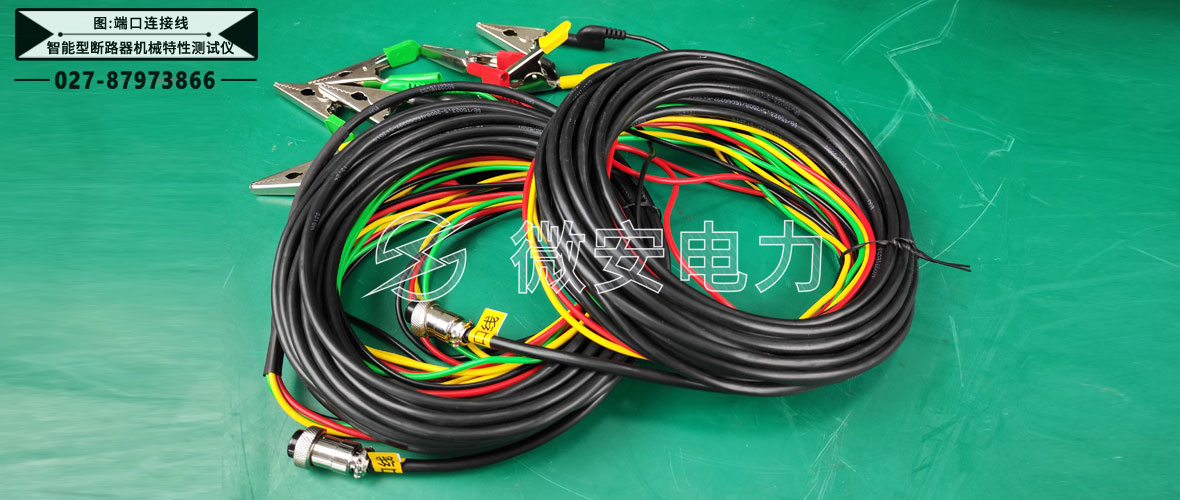

智能型斷路器機械特性測試儀測試線

智能型斷路器機械特性測試儀技術應用   --------Technology application

斷路器機械特性測試儀
