放電計數器在線監測器校驗儀簡介 ----Product introduction
UAFD-A10放電計數器在線監測器校驗儀又稱在線電流監測電流表校驗儀 、全自動避雷器泄露電流表校驗儀，是用于校驗避雷器計數器和校驗避雷器漏電電流的專用儀器。
放電計數器在線監測校驗儀具有2個功能：計數器校驗和電流校驗功能，能根據避雷器在線監測裝置的量程選擇校驗電流，自動校驗，測量完成自動切斷輸出電壓。
主要特點
1、全自動放電計數器在線監測器校驗儀，具有2個功能：放電計數器校驗和電流校驗功能。
2、嚴格按照安全標準設計
3、沖擊電壓可自定義設置
4、根據避雷器在線監測裝置的量程選擇校驗電流，自動校驗
5、測量完成時自動切斷輸出電壓
6、2種電源方式：使用鋰電池供電， 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。
7、全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱。
8、完善的保護功能，并且備熔絲燒斷提示功能。
放電計數器在線監測器校驗儀參數 ----Technical parameter
| 安全規格 | IEC 61010-1 CAT.IV 600V 污染度2 | |
| IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備 | ||
| IEC60529 IP64 （外盒合閉狀態） | ||
| 交流電源 | 220V± 10%，50/60 HZ ，20 VA | |
| 電池供電 | 16.8V鋰離子可充電蓄電池 | |
| 電池續航時間 | 1000V放電約3000次或待機16小時 | |
| 尺寸（長x 寬x 高） | 26cm x 20cm x 16cm | |
| 重量 | 3kg | |
| 測試電壓精度 | 標稱值的100% 到110% | |
| 電流測試量程 | 10mA | |
| 電流測量精度 | 1%+3uA | |
放電計數器校驗功能參數
| 輸出沖擊電流波形 | 8/20 uS（沖擊涌流從發生到峰值時間8uS，從發生到下降到50%峰值時間20uS），電流峰值：＞500A | |
| 放電電壓 | 600V、800V、1000V、1200V | |
| 放電次數 | 可設置1—30次 | |
| 放電間隔 | 可設置3—30秒 | |
| 放電保護 | 放電完成后儀器自動切斷輸出電壓，安全可靠，防止造成人身危險 | |
在線監測漏電電流校驗功能參數
| 電流輸出范圍 | 0.1— 10mA，電流按10%、20%、50%、70%、100%自動輸出 | |
| 輸出精度 | 1%+3uA | |
電流輸出清單
假如計數器電流為3mA，則輸出的電流分別為 0.3mA 0.6mA 1.5mA 2.1mA 3mA
| 輸出設定值 | 輸出值 | ||||
| 10% | 20% | 50% | 70% | 100% | |
| 1mA | 0.1mA | 0.2mA | 0.5mA | 0.7mA | 1mA |
| 2mA | 0.2mA | 0.4mA | 1mA | 1.4mA | 2mA |
| 3mA | 0.3mA | 0.6mA | 1.5mA | 2.1mA | 3mA |
| 4mA | 0.4mA | 0.8mA | 2mA | 2.8mA | 4mA |
| 5mA | 0.5mA | 1mA | 2.5mA | 3.5mA | 5mA |
| 6mA | 0.6mA | 1.2mA | 3mA | 4.2mA | 6mA |
| 7mA | 0.7mA | 1.4mA | 3.5mA | 4.9mA | 7mA |
| 8mA | 0.8mA | 1.6mA | 4mA | 5.6mA | 8mA |
| 9mA | 0.9mA | 1.8mA | 4.5mA | 6.3mA | 9mA |
| 10mA | 1mA | 2mA | 5mA | 7mA | 10mA |

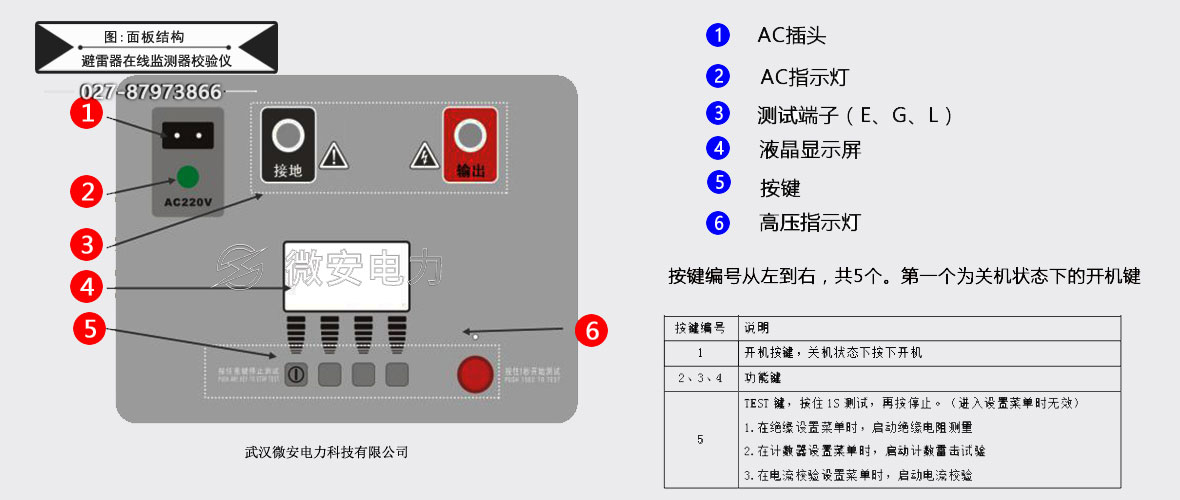

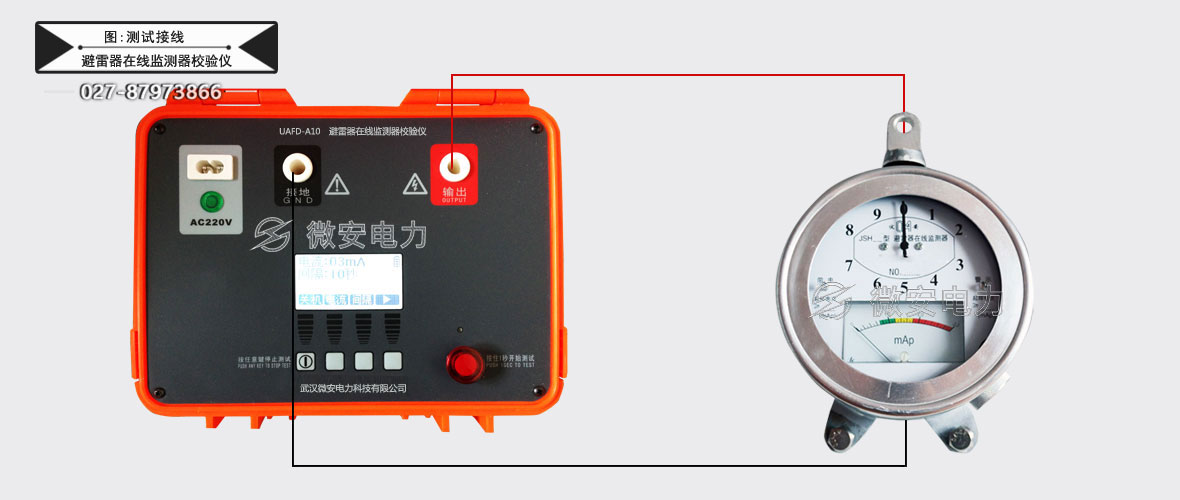

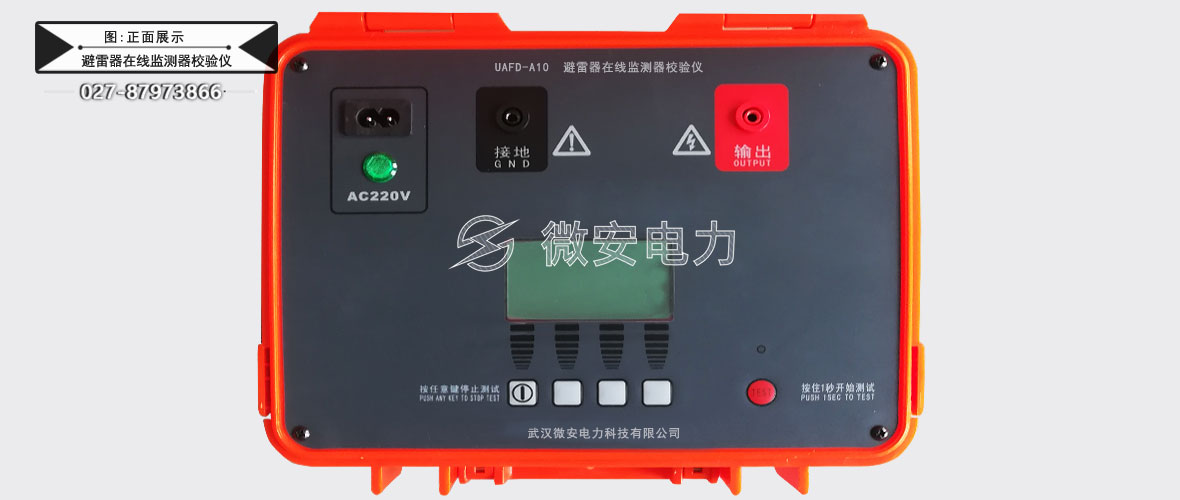

放電計數器在線監測器校驗儀圖片 ----Picture display
