UAWJ-330三相繼電保護測試儀

UAWJ-330三相繼電保護測試儀又稱微機繼電保護測試儀,可以同時輸出4相電壓3相電流，均可以獨立調節,具有8對開關量采集,可方便的對繼電保護裝置完成過流、差動、備自投、同期等保護校驗...

說明書打印產品產品ID： 91

注：購買本產品的用戶可享受免費技術指導、三月包換、一年保修、軟件升級、終生維修等服務。

153-7708-1310、027-87973866

產品介紹

產品簡介技術參數圖片展示附件配件技術應用

選型支持!

186-2720-2633

說明微安電力承諾所售每一臺「三相繼電保護測試儀」均為全新正品，嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上，三相繼電保護測試儀整機均享受三年質保（另約定的除外），開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...

三相繼電保護測試儀簡介 ----Product introduction

UAWJ-330三相繼電保護測試儀又稱三相微機繼電保護測試儀及三相微機繼電保護校驗儀，三相繼電保護測試儀是繼電保護專用測試儀。三相繼電保護測試儀具有4相電壓3相電流輸出，適用于各種類型繼電保護裝置試驗。三相繼電保護測試儀每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

UAWJ-330三相繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。該三相繼電保護測試儀采用高性能工控機作為控制微機，直接運行Windows操作系統，裝置面板帶有6.4"TFT真彩色LCD顯示器、軌跡球和優化鍵盤，不用外接鼠標或鍵盤就可直接使用。裝置背板設有USB口、10-100M網口、串行通信口等，可方便地進行數據存取、數據通信和進行軟件升級等。該三相繼電保護測試儀在試驗的全過程及試驗結果均在LCD顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由軌跡球和面板鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。三相繼電保護測試儀是繼保測試工作者得心應手的好工具。

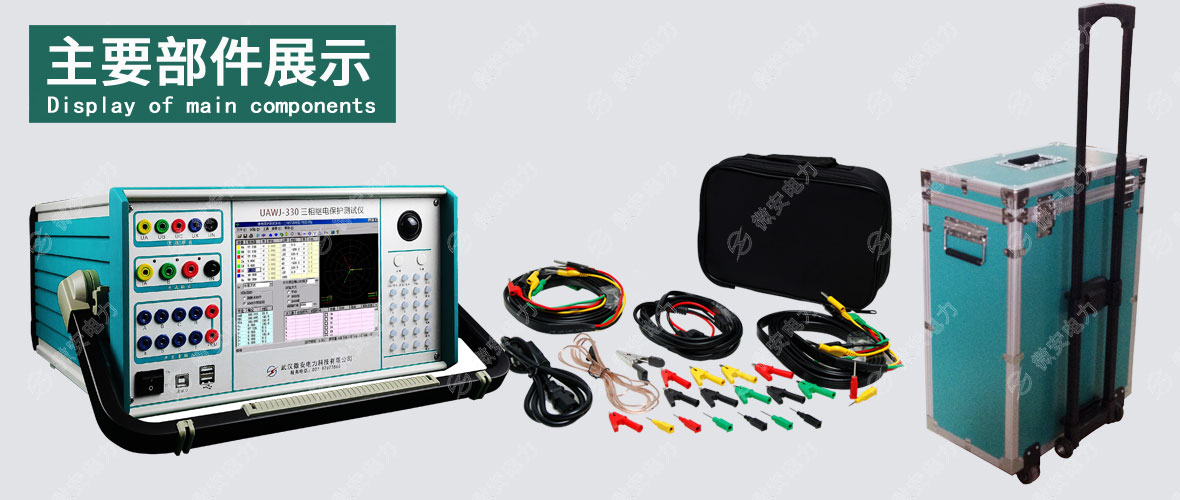

三相繼電保護測試儀主要配置

UAWJ-330三相繼電保護測試儀主要配置

三相繼電保護測試儀特點 ???----Main features

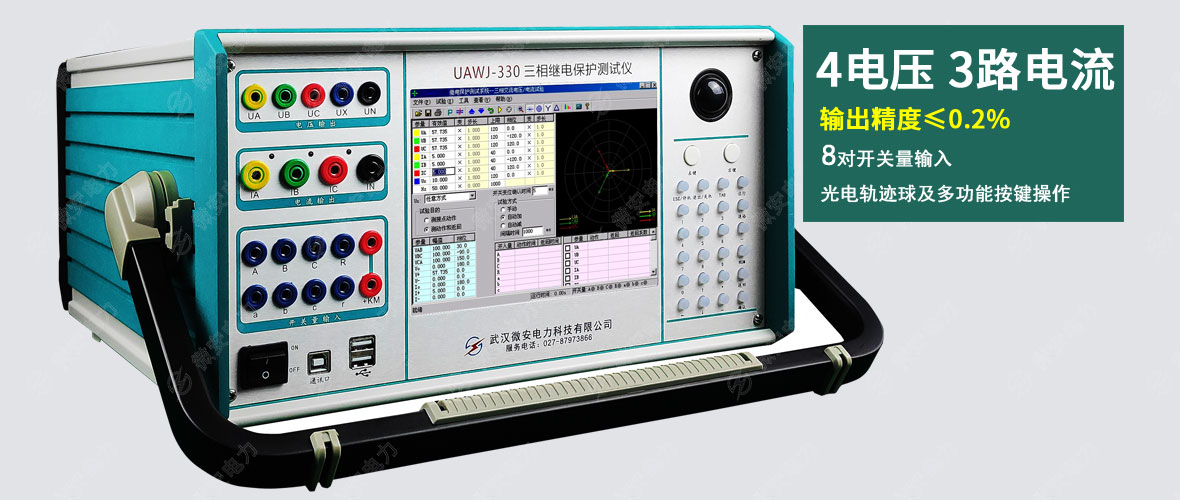

1、具有標準4相電壓3相電流輸出，每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可任意設置
2、操作方便：設有軌跡球鼠標、多功能按鍵及液晶大屏，自帶windows系統
3、可以外接電腦進行操作，使用的軟件完全一致
4、軟件非常方便測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等

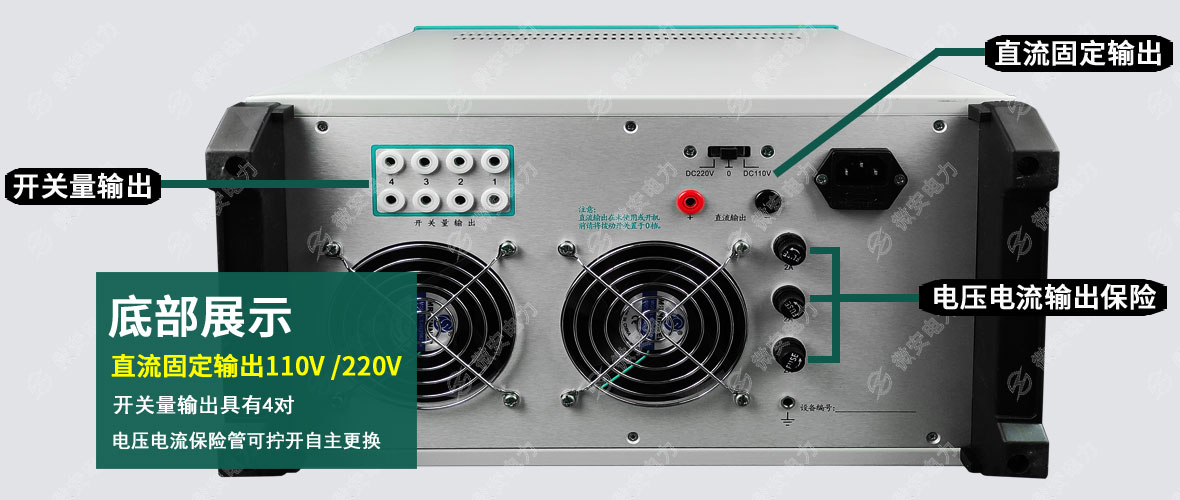

5、具有獨立固定的110V及220V專用直流電源輸出
6、具有兩個USB口和RS232口，可外接鍵盤、鼠標、U盤、或與計算機等外部設備通信

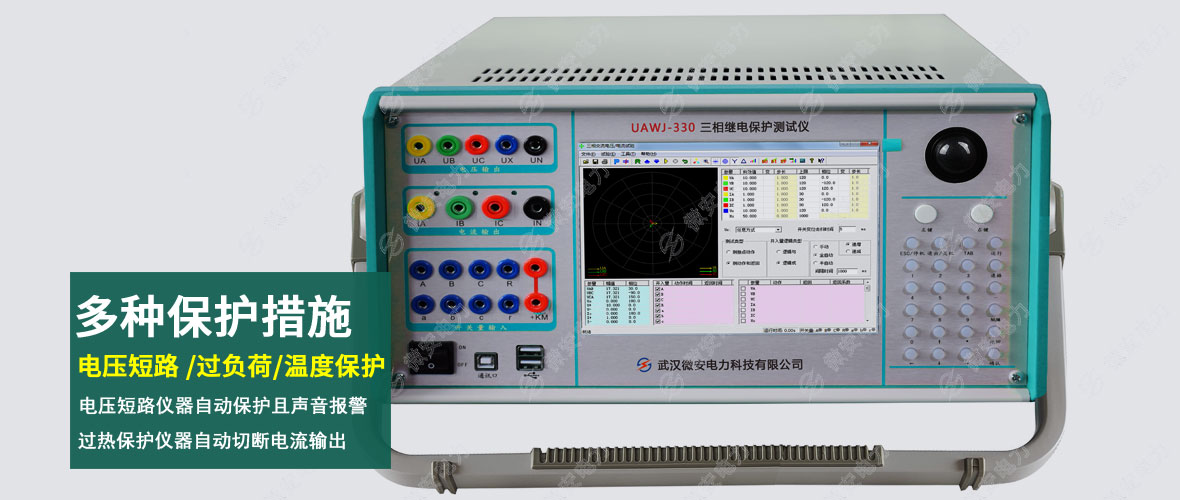

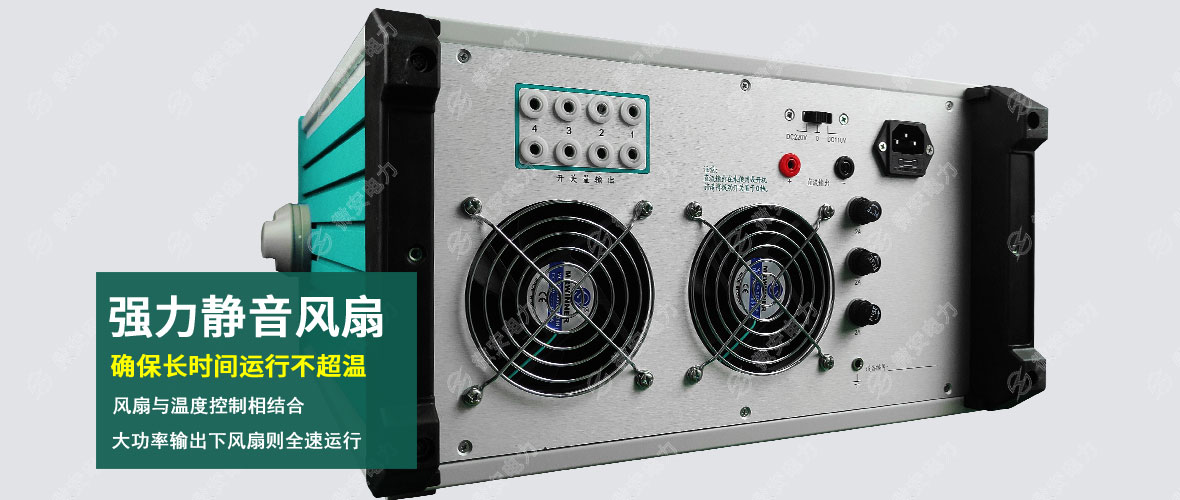

7、散熱優良，硬具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能

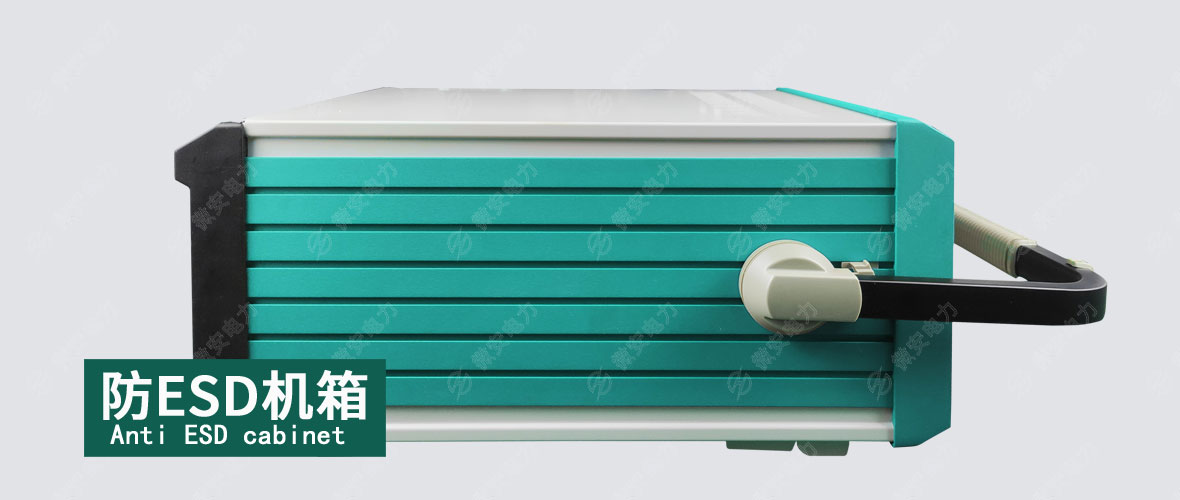

8、采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便

三相繼電保護測試儀參數 ----Technical parameter

交流電流輸出

輸出精度	≤0.5A / ±2mA、＞0.5A / 0.1%
6相電流輸出時每相輸出	0～30A
3相電流輸出時每相輸出	0～60A
6相并聯電流輸出（有效值）	0～180A
相電流長時間允許值	10A
相電流最大輸出功率	400VA
6相并聯電流最大輸出時間	10s
頻率范圍（基波）	0～1000Hz
諧波次數	1～20 次

直流電流輸出

輸出精度	0.5級
電流輸出	0～±10A / 每相，0～20A / 兩相疊加
最大輸出負載電壓	20V

交流電壓輸出

輸出精度	0.1級
相電壓輸出（有效值）	0～120V
線電壓輸出（有效值）	0～240V
相電壓/線電壓輸出功率	80VA / 100VA
頻率范圍（基波）	0～1000Hz
諧波次數	1～20次

直流電壓輸出

輸出精度	0.5級
相電壓輸出幅值	0～±160V
線電壓輸出幅值	0～±320V
相電壓/線電壓輸出功率	70VA / 140VA

開關量及時間測量

開關量輸入	10路	空接點： 1～20mA，24V
開關量輸出	8對	電位接點接入："0"：0～ +6V； "1"：+11 V～ +250V，DC：220V／0.2A；AC：220V／0.5A
時間測量范圍	測量范圍：0.1ms ～ 9999s 、測量精度：0.1mS
