SF6密度繼電器校驗儀簡介 ----Product introduction
UAMD-T六氟化硫SF6氣體密度繼電器校驗儀又稱SF6氣體密度繼電器校驗儀、SF6密度繼電器校驗儀、SF6繼電器校驗儀及六氟化硫密度繼電器校驗儀，SF6氣體密度繼電器校驗儀是對六氟化硫SF6氣體密度繼電器校驗檢測的高精度全自動sf6氣體密度繼電器校驗測試儀，SF6氣體密度繼電器校驗儀能對sf6氣體密度繼電器指針式接點輸出及智能式電流輸出的SF6密度繼電器SF6氣體密度進行校驗檢測試驗，全自動SF6氣體密度繼電器校驗儀采用單周期指令微機技術，SF6氣體密度繼電器測試儀測量精度為0.25級。
UAMD-T SF6密度繼電器校驗儀，是武漢微安電力研發中心根據相關技術標準而研發生產的一款智能SF6密度繼電器校驗儀，全自動密度繼電器測試儀主要是針對密度繼電器的壓力和動作的指標校驗，具有用氣量少，測試速度快，測試精度高等優點， 廣泛的適用于變電站、發電廠、以及各大電力檢修部門。
在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。習慣上把20℃時SF6氣體壓力作為標準值。該SF6密度繼電器校驗儀在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷SF6密度繼電器的性能。
主要特點
1、采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高
2、測試儀能對指針式和電子式密度繼電器進行全自動校驗
3、密度繼電器1-3組接點的初始狀態為任意形式（常開或常閉），可同時測量1-3組接點的響應值和恢復值，因而本測試儀能適應所有的新、老形式的密度繼電器的全自動校驗
4、采用320*240大屏幕液晶顯示，漢字操作界面，使用簡單方便
5、測量時可同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題
6、測試過程為自動測量，避免了由于人為因素而產生的誤差
7、測試儀可存儲100組測量數據并永久保存不丟失，使每一次測量都有追朔性
8、可通過RS-232接口將測試數據上傳PC機，自動生成專用測試數據表格
SF6密度繼電器校驗儀參數 ----Technical parameter
| 工作電源 | AC220V/50Hz |
| 功率 | 50W |
| 精度 | 0.2 級 |
| 壓力校驗范圍及分辨力 | 0～1MPa，0.001MPa |
| 溫度測量范圍及分辨力 | -20℃～80℃，0.1℃ |
| 工作濕度 | ￡90%RH |
| 校驗對象 | 單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖 |
| SF6氣體密度顯示方式 | 被測環境下的壓力、20℃時的等效壓力 |
| 顯示方式 | 320×240 液晶屏 |
| 操作方式 | 旋轉鼠標（一鍵飛梭）輸入 |
| 打印機型 | 高速微型打印機 |
| 打印方式 | 漢字報表式打印 |
| 存儲容量 | 同時存儲 150 組試驗結果 |
| 主機尺寸及重量 | 400×320×160(mm3)，6.2kg |
| 附件箱尺寸及重量 | 400×370×200(mm3)，4.8kg |
SF6密度繼電器校驗儀圖片 ----Picture display

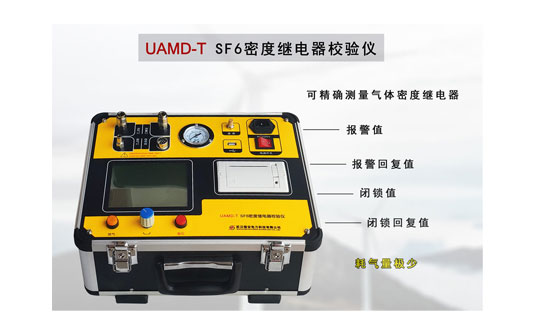

SF6密度繼電器校驗儀-面板
SF6密度繼電器校驗儀-左側
SF6密度繼電器校驗儀-右側
SF6密度繼電器校驗儀-軟件界面
SF6密度繼電器校驗儀-操作按鍵
SF6密度繼電器校驗儀-電源及通訊接口
SF6密度繼電器校驗儀-測量接口
SF6密度繼電器校驗儀-壓力表
SF6密度繼電器校驗儀附件配件 --------Accessories
本產品UAMD-T SF6密度繼電器校驗儀詳細清單請以說明書或代銷合同為準
| SF6密度繼電器校驗儀 | 1臺 | 氣瓶 | 1個 |
| 進氣管（80cm） | 1根 | 測量氣管（250cm） | 1根 |
| 放氣管（250cm） | 1根 | 過渡接頭（附錄二1～8） | 8個 |
| 充氣轉接頭（附錄二9） | 1個 | 6 芯測試線（2.5m） | 1個 |
| 生料帶 | 2卷 | 打印紙 | 2卷 |
| 保險管（2A） | 2個 | 光盤 | 1張 |
| U盤 | 1個 | 電源線 | 1根 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |
SF6密度繼電器校驗儀-附件箱
SF6密度繼電器校驗儀-測試接頭
SF6密度繼電器校驗儀-進氣管
SF6密度繼電器校驗儀-采樣線
SF6密度繼電器校驗儀-測量氣管
SF6密度繼電器校驗儀-放氣管
SF6密度繼電器校驗儀-氣瓶
SF6密度繼電器校驗儀-通信線
SF6密度繼電器校驗儀技術應用 --------Technology application
SF6密度繼電器校驗儀功能
1、SF6密度繼電器報警值校驗
2、SF6密度繼電器報警值回復值校驗
3、SF6密度繼電器閉鎖值校驗
4、 常溫壓力表的壓力值校驗
5、20℃常溫壓力表的壓力值校驗

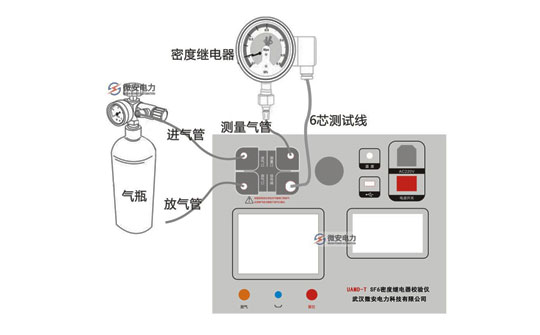

SF6密度繼電器校驗儀測試接線
• 使用SF6密度繼電器校驗儀配置的配件連接好氣路與線路
• 進氣管連接儀器測量口與氣瓶
• 放氣管連接放氣口（使用空氣、氮?dú)獾葻o(wú)毒無害的壓縮氣體，可以不接放氣管，直接將廢氣排放到空氣中）
• 測量氣管連接儀器的測量口并通過過渡接頭與待檢測的SF6密度繼電器連接
• 六芯測試線連接儀器與接線柜上相應的測試點

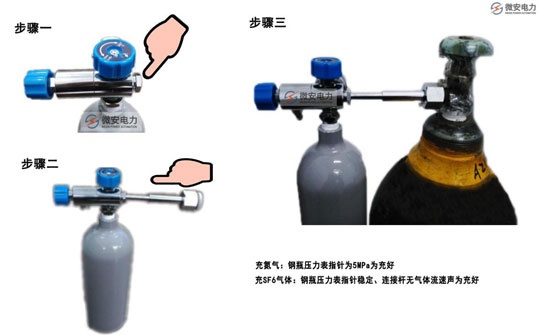

SF6密度繼電器校驗儀氣瓶充氣方法
1、關閉氣瓶的總閥門和減壓閥，然后按上圖步驟一中手指所指，使用活動扳手扭開灌氣口
2、將充氣轉接頭一端與灌氣口相連，另一端接氣源，依次打開氣瓶總閥門和氣源閥門，觀察氣瓶上的壓力表處于上升。
3、充滿后，依次關閉氣源閥門和氣瓶總閥門，擰掉充氣轉接頭，再將擰緊氣瓶。
4、充氮?dú)猓轰撈繅毫Ρ碇羔槥?MPa為充好。
5、充SF6氣體：鋼瓶壓力表指針?lè)€(wěn)定、連接桿無氣體流速聲為充好。
