SF6密度繼電器校驗儀作用

一、SF6密度繼電器

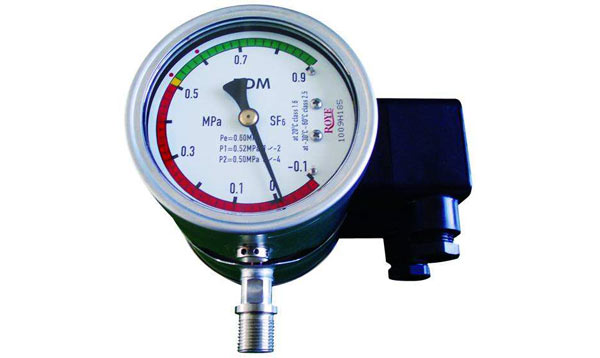

SF6氣體密度繼電器顧名思義，是一種監測氣體密度的繼電器，首先我們介紹密度特性，密度的定義是指某一特定物質在特定條件下單位體積的質量。SF6斷路器中的SF6氣體是密封在一個固定不變的容器內的，在20℃時的額定壓力下，它具有一定的密度值，在斷路器運行的各種允許條件范圍內，盡管SF6氣體的壓力隨著溫度的變化而變化，但是，SF6氣體的密度值始終不變體的純度和密度，所以，對SF6氣體純度的檢測和。因為SF6斷路器的絕緣和滅弧性能在很大程度上取決于SF6氣密度的監視顯得特別重要。如果采用普通壓力表來監視SF6氣體的泄漏，那就會分不清是由于真正存在泄漏還是由于環境溫度變化而造成SF6氣體的壓力變化。所以針對SF6氣體必須是監測密度才可以確保電氣設備內的SF6氣體是否是真正發生了泄露。

二、SF6密度繼電器作用

SF6密度繼電器是電力系統中重要的保護及控制元件，一般用于裝設在充有SF6氣體用以絕緣的電氣設備上，實時檢測電氣設備內部SF6氣體的密度，為了能達到經常監視密度的目的，國家標準規定，SF6斷路器應裝設壓力表或SF6氣體密度表和密度繼電器。壓力表或SF6氣體密度表是起監視作用的，SF6密度繼電器是起控制和保護作用的。當SF6氣體密度發生變化時，SF6密度繼電器的輸出接點用以控制斷路器分閘對電力系統進行故障切除。

三、SF6密度繼電器校驗儀

SF6密度繼電器校驗儀目前市面上主流的采用的是氣體壓力校驗法，即校驗儀輸出不同的氣體壓力給到SF6密度繼電器，從0開始給壓力，在氣體壓力上升到一定值的，SF6密度繼電器會輸出報警信號，SF6密度繼電器校驗儀就會采集在這個壓力值下的信號，即認為此刻的壓力值即SF6密度繼電器報警值，然后繼續升高壓力，在采集到閉鎖信號時，記錄此刻的氣體壓力值，即SF6密度繼電器的閉鎖值，儀器采用的微機操作界面及高精度壓力傳感器，測試快速，耗氣量也極少，目前采用的是外置氣瓶的方式，一瓶氣體可以測試達上百個SF6密度繼電器。

三、SF6密度繼電器校驗儀作用

SF6密度繼電器校驗儀是一款針對SF6密度繼電器的報警值、報警回復值、閉鎖值、閉鎖回復值進行校驗的專用儀器，SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門最關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。

SF6密度繼電器及SF6密度繼電器校驗儀的作用相信在本文介紹完之后，大家對此應該有了初步的認識，如需要了解更多與SF6密度繼電器校驗儀相關的內容可聯系武漢微安電力，武漢微安電力是國內專業生產及制造SF6密度繼電器校驗儀、密度繼電器測試儀的廠家，產品性價比高，提供OEM定制，我司生產的SF6密度繼電器校驗儀產品性能穩定，數據精準，耗氣量少，市場應用廣泛。
