SF6密度繼電器校驗儀的工作原理和作用

發布時間:2021-04-28 12:53:47 閱讀次數: 872次

當SF6氣體密度降低時，它用于向斷路器發出信號并鎖定斷路器。當指針下降到某個位置時，它會發出加氣信號或鎖定斷路器。

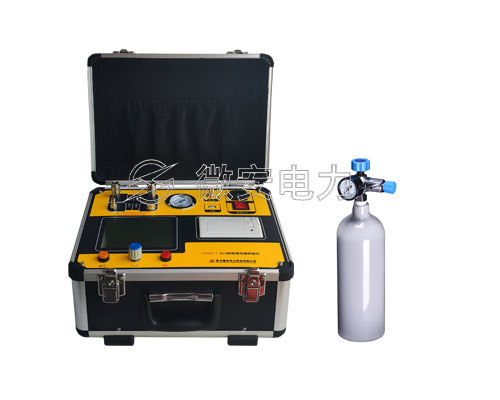

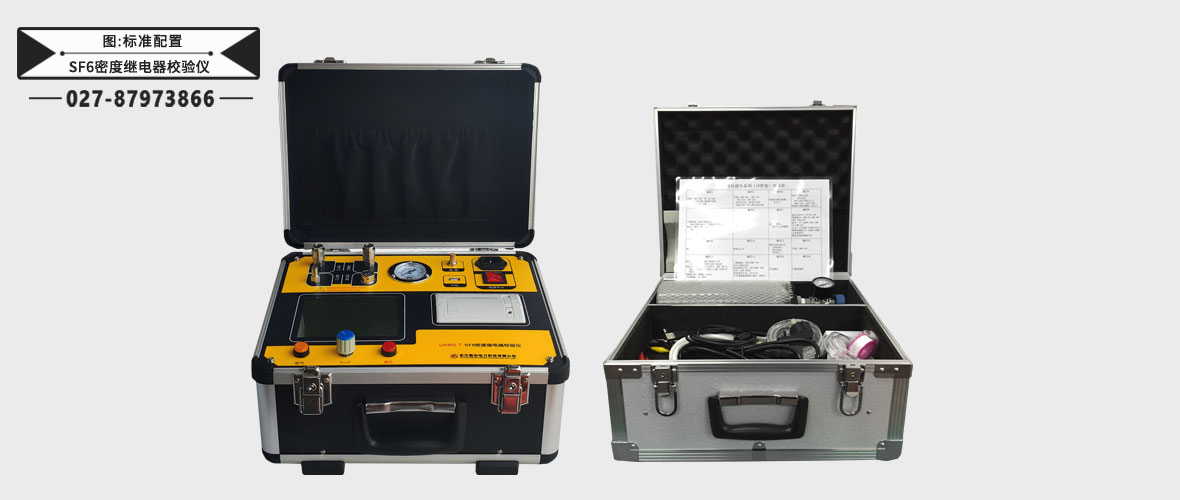

微安電力專業生產SF6密度繼電器校驗儀,廠家實力雄厚，專業研發SF6密度繼電器校驗儀十余年，本公司生產的SF6密度繼電器校驗儀耗氣量少，數據精準，質量可靠，市場應用廣泛......

接下來為大家分享SF6密度計電校驗儀的工作原理和作用：

一．SF6密度計電校驗儀的工作原理

1.當不安裝和使用密度器時，如果環境溫度為20"C，則SF6密度計電校驗儀指針指向0MP，但是如果環境溫度不是20°C，則因為雙層金屬帶會根據兩者之間的差異進行補償在環境溫度和20"C的條件下，因此，當環境溫度高于20°C時，雙層金屬帶會拉伸，并且當壓力降低時，其下端會在移動方向上移動，從而驅動齒輪機構指針向密度或壓力指示值減小的方向移動，指針的讀數小于0MP。否則，當環境溫度低于20"C時，齒輪機構和指針將朝密度或壓力指示值增加的方向移動，指針的讀數大于0MP。

2.在向斷路器填充SF6氣體的過程中，隨著氣壓的逐漸升高，彈性金屬彎管的端部向壓力增加的方向移動，雙層金屬帶始終在20C。隨著壓力增加時在移動方向上的位移，驅動齒輪機構和指針在密度或壓力指示值增加的方向上移動，并且指示值變大。密度計或壓力計的指示值不僅與壓力有關，而且與溫度有關。在向斷路器充入SF6氣體的過程中，由于SF6氣體的突然膨脹和壓降，溫度通常從環境溫度下降到0°C以下。雙層金屬帶始終在20"C進行補償，并且無法調節SF6氣體的實際溫度和環境。溫度之間的溫差得到補償。因此，在這種情況下，密度計的指示值不能代表實際溫度下的SF6氣體的密度或壓力值，也不能代表環境溫度下的密度或壓力值，更不用說代表密度或壓力了20°C時的值。

3.在斷路器充滿SF6氣體后，等待一段時間，以使SF6斷路器的內部溫度與外部環境溫度達到平衡，然后將SF6氣體調整為額定密度或壓力值。此時，無論SF6氣體的壓力是由于環境溫度的影響而升高還是降低，由于溫度補償?shù)淖饔茫芏扔嫷闹羔樖冀K指向20°C時的額定壓力或密度值。雙層金屬帶。

4.斷路器停止運行后，如果斷路器內部的SF6氣體的溫度與外部環境溫度處于平衡狀態，則指示的密度或壓力值將不會隨外部環境溫度的變化而變化。當環境溫度升高時，斷路器內部的SF6氣體的溫度也會升高，壓力也會升高。當壓力增加時，彈性金屬管的末端沿移動方向移動，這將指針驅動到密度或壓力上。但是，由于雙層金屬帶隨著環境溫度的升高而拉伸，并且當壓力降低時其下端沿運動方向移動，因此兩者的變化被完全抵消，結果是指針的指示值保持不變，即自動轉換為20°C時的密度或壓力值保持不變。相反，當環境溫度降低時，指示器的指示值也保持原始密度或壓力值不變。

5.當斷路器由于某些原因(例如在測試過程中漏氣或吸氣)而使SF6氣體的質最降低且壓力降低時，由環境溫度引起的壓力變化可通過雙金屬帶和驅動指針沿指示值減小的方向移動。結果，指針指示的密度或壓力值變小。由于密度計具有兩對電觸點，因此當SF6氣體密度降低時，它用于向斷路器發出信號并鎖定斷路器。當指針下降到某個位置時，它會發出加氣信號或鎖定斷路器。
