SF6密度繼電器校驗儀常溫壓力表校驗方法

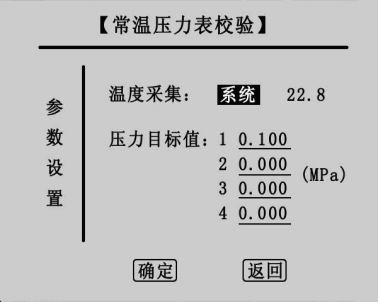

在主界面上光標選中"常溫壓力表校驗"項，"點擊選定"則進入常溫壓力表校驗程序，如圖1所示。圖9為常溫壓力表校驗的參數設置界面，操作旋轉鼠標可設置溫度采集和壓力目標值兩個參數。

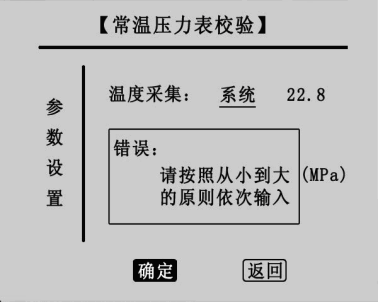

"溫度采集"的設置與"密度繼電器校驗"里的設置相同，"壓力目標值"為預設的壓力測試點，最多可設置四組，設置時應當從小到大依次設置，若設置有誤，點擊"確定"會有如下提示如圖10：

正確設置壓力目標值后點擊"確定"進入常溫壓力表校驗界面，點擊"返回"則進入主界面。

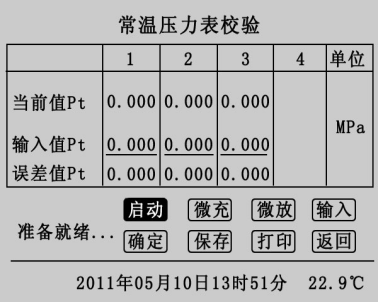

圖11為常溫壓力表校驗的測試界面，在參數設置界面預設幾組測試點則在該界面的1、2、3、4欄中就會相應的出現幾組默認0.000的數值（圖11預設了三組測試點第一組為0.2MPa）。"啟動"項為自動充氣升壓到預設點，"微充"、"微放"項為手動充放氣，"輸入"項為手動輸入待測壓力表的顯示值，"確定"項為一組測試點檢測完成，計算并顯示出誤差值，測試完成后即可保存打印。

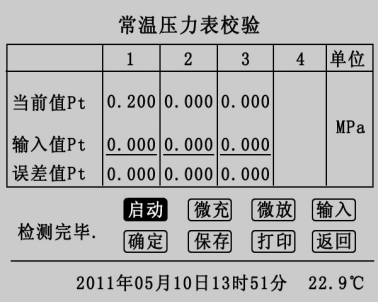

點擊"啟動"開始檢測，第一欄的當前值Pt會升到預設的第一組測試點值0.200MPa時停止如圖12所示，在充氣的過程中狀態欄上會提示"第1次測試"，達到預設點壓力值時顯示"檢測完畢"。

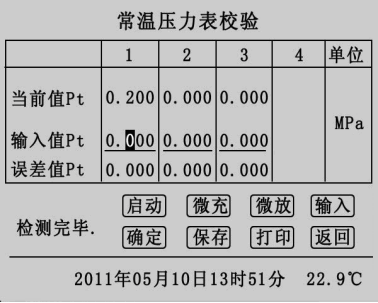

在圖12界面中移動光標到"輸入"，"點擊選定"光標將移至第一欄的輸入值上如圖13：

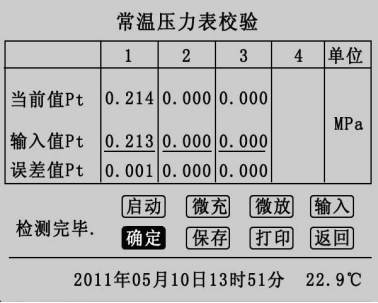

左右旋轉鼠標可修改數值，輸入待測壓力表的顯示值后再"點擊選定"光標回到"輸入"上，點擊"確定"第一次測試完成，如圖14：

點擊"啟動"將開啟第2次檢測，操作流程與第一次相同，預設的三次測試完成后結果如圖15所示。

此時可以點擊"保存"和"打印"測試記錄，點擊"返回"則返回測試界面。
