數字雙鉗相位伏安表簡介 ----Product introduction
SMG2000B數字雙鉗相位伏安表又稱數字雙鉗相位伏安表、雙鉗相位伏安表，SMG2000B數字雙鉗相位伏安表用于測量電壓、電流及相位功能，一種高精度、手持式、雙通道輸入測量儀表。SMG2000B數字雙鉗相位伏安可以很方便的在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序以及檢測變壓器的接線組別，測試二次回路和母差保護系統。
SMG2000B數字雙鉗相位伏安表是微安電力研發中心參考JJG440-2008計量行業標準專為現場測量電壓、電流及相位而設計的一種便攜手持式、高精度、雙通道輸入測量測試儀，該SMG2000B數字雙鉗相位伏安可以很方便的在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序以及檢測變壓器的接線組別，測試二次回路和母差保護系統。
SMG2000B數字雙鉗相位伏安表讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等，該數字雙鉗相位伏安表采用鉗形電流互感器轉換方式輸入被測電流，在測量時無需斷開被測線路，測量U1-U2兩電壓之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短導致燒毀測量儀表，SMG2000B數字雙鉗相位伏安表顯示器采用了高反差液晶顯示屏，仰角超過70°，以獲得優秀視覺效果，該數字雙鉗相位伏安表變廣泛的用于電力檢修部門及電力生產企業。
主要特點 ???----Main features
1、該數字雙鉗相位伏安表結構精巧，使用方便
????a、手持式結構
????b、在10mA～10A電流范圍內，3V～500V電壓范圍內測量相位時不用斷開電路和更換量限
????c、顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得優秀視覺效果
????d、開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位
2、絕緣電阻
????該雙鉗相位伏安表采用專利電流鉗，此相位伏安表電流分辯率達0.1mA；電壓分辯率0.1V
3、低功耗
????該SMG2000B數字雙鉗相位伏安表，相位伏安表微功耗設計，且具有電池電壓檢測功能
數字雙鉗相位伏安表參數 ----Technical parameter
| 參比工作條件 | 環境溫度 | (23±5)℃ |
| 環境濕度 | (45～75)% RH | |
| 被測信號波形 | 正弦波、β=0.02 | |
| 被測信號頻率 | (50±0.2)Hz | |
| 被測載流導線在鉗口中的位置 | 任意 | |
| 測量相位時被測信號幅值范圍 | 100～220V、0.5～1.5A | |
| 外參比頻率電磁場干擾 | 應避免 |
| 量限 | 分辨率 | 基本誤差極限 |
| 20V | 0.01V | ±(1.0%RD+2) |
| 200V | 0.1V | |
| 500V | 1V |
| 量限 | 分辨率 | 基本誤差極限 |
| 200mA | 0.1mA | ±(1.0%RD+2) |
| 2A | 1mA | |
| 10A | 10mA |
| 范圍 | 分辨率 | 基本誤差極限 |
| 0～360° | 1° | ±3° |
| 額定工作條件 | 環境溫度 | (0～40)℃ |
| 環境濕度 | (20～80)% RH | |
| 被測信號波形 | 正弦波、β=0.05 | |
| 被測信號頻率 | (50±0.5)Hz | |
| 被測載流導線在鉗口中的位置 | 任意 | |
| 測量相位時被測信號幅值范圍 | 測U1-U2相位時：30V～500V | |
| 測I1-I2 相位時：10mA～10.00A | ||
| 測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A | ||
| 外參比頻率電磁場干擾 | 應避免 | |
| 額定工作誤差極限 | 在上所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍 | |
| 顯示位數 | 三位半 | |
| 采樣速率 | 3次/秒 | |
| 電源 | 單個9V迭層電池、電源電流小于5mA | |
| 尺寸 | 表殼尺寸 | 192×95×55mm3 |
| 鉗殼尺寸 | 140×42×20mm3 | |
| 鉗口尺寸 | Φ7mm×9mm | |
| 重量 | 表體 | 280g |
| 測量鉗 | 2×200g | |
| 儲存條件 | 溫度 | －10℃～50℃ |

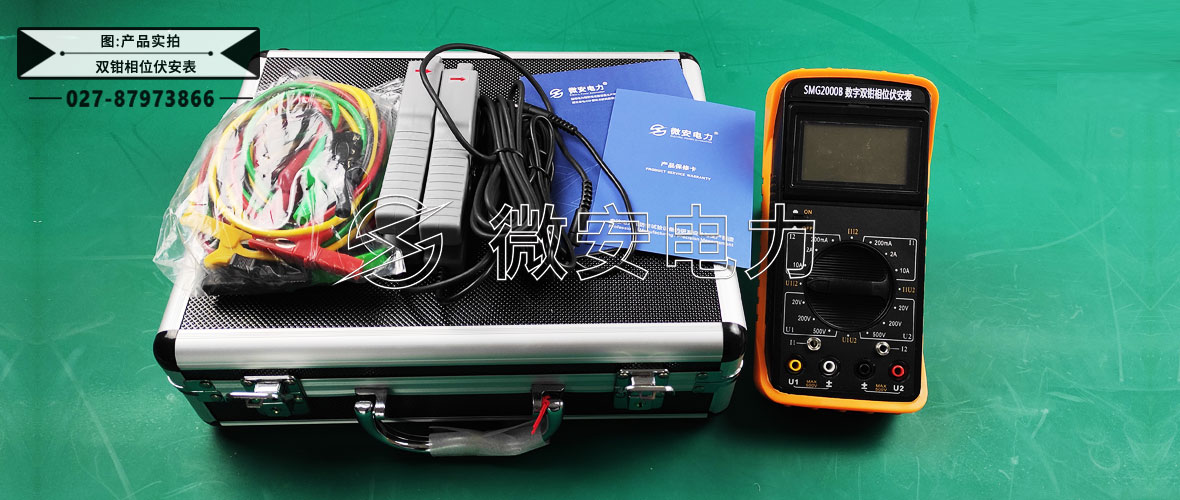

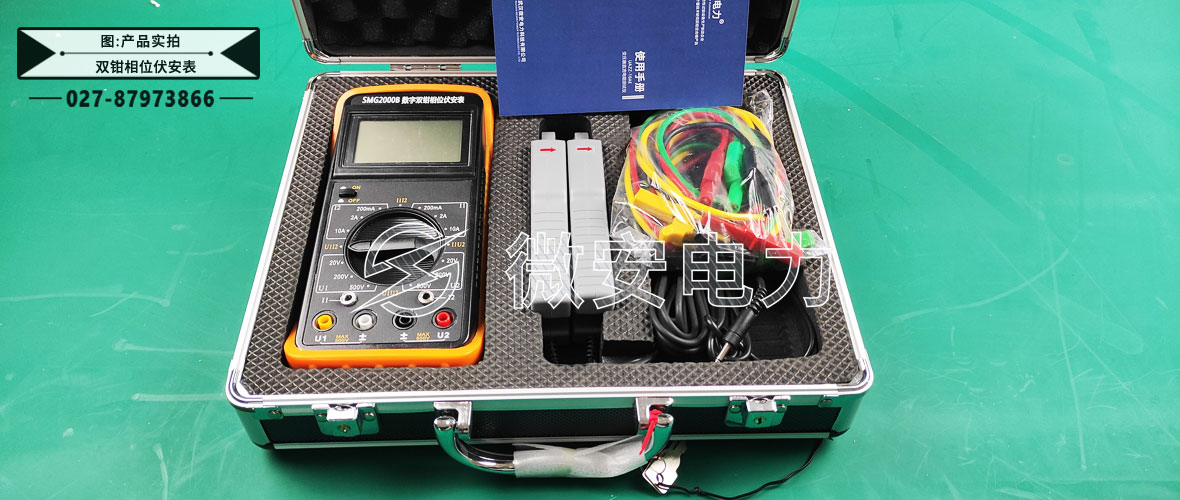

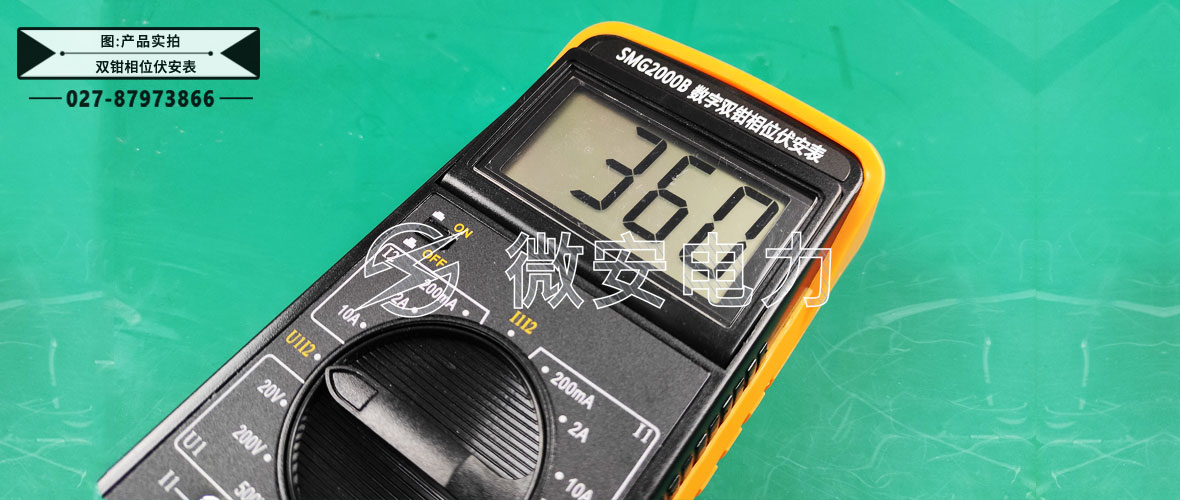

數字雙鉗相位伏安表圖片 ----Picture display

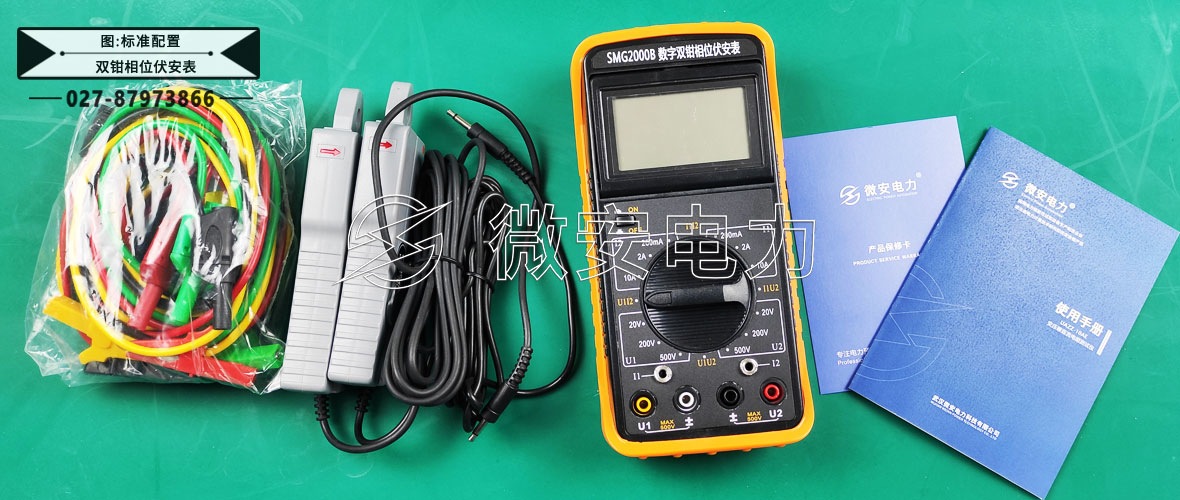

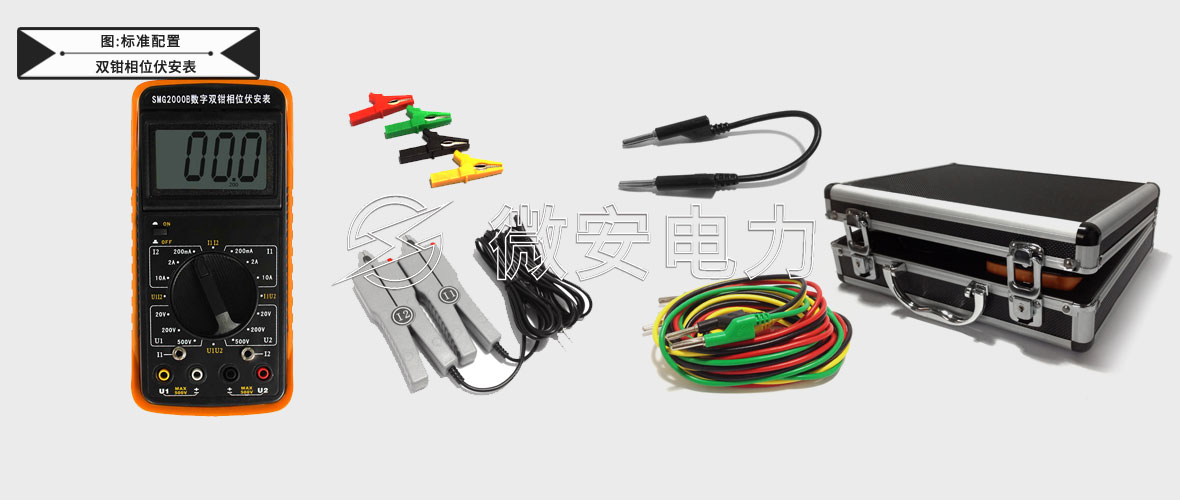

數字雙鉗相位伏安表附件配件 --------Accessories
本產品SMG2000B數字雙鉗相位伏安表詳細清單請以說明書或代銷合同為準
| 數字雙鉗相位伏安表 | 1臺 | 電流鉗 | 2把 |
| 測試線 | 1套 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
