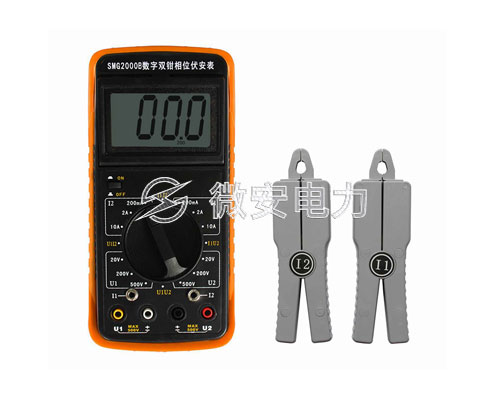

一、什么是數字雙鉗相位伏安表？

雙鉗相位伏安表是電力行業用來測試一些基本電參數的專用儀表，以其高精度、低價位、手持式、雙通道輸入等特點，深受電力行業用戶喜愛。至于能測試哪些電參數，顧名思義，很好理解，相位伏安即相位、伏特、安培，其中伏特是電壓的單位，安培是電流單位， 所以儀器是可以測試相位、電壓、電流等電參量的儀器，又因其測試附件 有兩把電流鉗，從而得名雙鉗相位伏安表，既然有雙鉗的，那么有沒有三鉗的呢，答案是有的， 因為我們國家是三相交流電，雙鉗固然做不到實時測試三相電參量，所以市面上是有三鉗系列的，也就是我們常說的三鉗相位伏安表，也稱為三相相位伏安表。

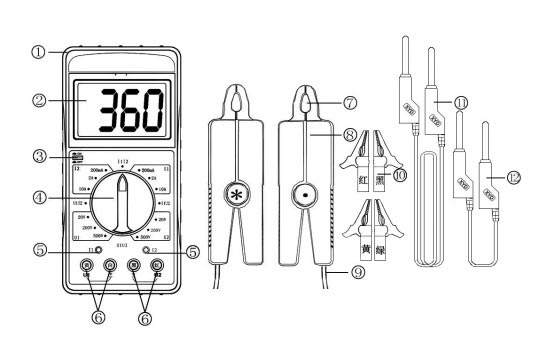

二、數字雙鉗相位伏安表結構

1.絕緣護套 2.三位半顯示屏 4.功能量程開關

5.電流鉗插孔（2路） 6.電壓輸入插孔（2路） 7.電流鉗鉗口 8.電流鉗

9.電流鉗引線 10.測試鱷魚夾（4個） 11.測試線（4根） 12.短接線（1根）

三、數字雙鉗相位伏安表使用方法

1、接好U1及U2的電壓測試線， 還有I1及I2的電流鉗。

2、 按下 ON-OFF 按鈕，旋轉功能量程開關正確選擇測試參數及量限。

3、測量交流電壓:將功能量程開關撥至參數 U1 對應的 500V 量限，將被測電壓從 U1 插孔輸入即可進行測量。若測量值小于200V，可直接旋轉開關至 U1 對應的 200V 量限測量，以提高測量準確性。

4、測量交流電流:將旋轉開關撥至參數 I1 對應的10A量限，將標號為I1的鉗形電流互感器副邊引出線插頭插入I1插孔，鉗口卡在被測線路上即可進行測量。同樣，若測量值小于2A，可直接旋轉開關至 I1對應的 2A 量限測量，提高測量準確性。

5、測量兩電壓之間的相位角：測 U2 滯后U1 的相位角時，將開關撥至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限，測量U1輸入電壓，或逆時針旋轉開關至參數U2各量限，測量 U2 輸入電壓。

6、測量兩電流之間的相位角:測 I2 滯后 I1 的相位角時，將開關撥至參數 I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各最限，測量 I1 輸入電流，或逆時針旋轉開關至參數 I2 各量限，測量 I2 輸入電流。

7、測量電壓與電流之間的相位角：將電壓從U1輸入，用I2測量鉗將電流從 I2 輸入，開關旋轉至參數U1I2 位置，測量電流滯后電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流，或逆時針旋轉開關至參數 U1 各量限測量電壓。

以上就是微安電力給大家對數字雙鉗相位伏安表的介紹，如需購買數字雙鉗相位伏安表或在使用過程中遇到問題，請立即致電我公司技術支持工程師。
