UACT-H CT參數分析儀簡介

UACT-H  CT參數分析儀是按照武漢微安電力研發中心參照IEC60044-1/GB1208, IEC60044-2/GB1207，IEC60044-6/GB16847和IEEE C57.13國內外的技術標準而研發生產的 CT參數分析儀，也稱為互感器綜合測試儀和CT分析儀， CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，CT參數分析儀可測被測電流互感器的拐點電壓可以達到8.4KV，CT參數分析儀裝進行互感器的比差與角差校驗，精度高達0.05%，可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響，UACT-H CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量，是保護類別互感器校驗的好裝備。

UACT-H CT參數分析儀主要特點

1、CT參數分析儀用于電流互感器的以下試驗：

勵磁特性試驗

匝數比檢測試驗

比差與角差校驗試驗

極性校驗試驗

二次繞組電阻測量試驗

二次負荷測量試驗

5%和10%誤差曲線測量試驗

CT暫態特性測試與分析試驗

CT銘牌自動推斷試驗

拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感等CT參數的測量

2、CT參數分析儀還可用于電壓互感器的以下試驗：

PT匝數比檢測試驗

PT極性校驗試驗

PT二次繞組電阻測量試驗

PT二次負荷測量試驗

3、該CT參數分析儀裝置的應用場合主要有：

CT銘牌的參數校驗試驗

CT接入當前負荷時參數校驗試驗

分析CT的暫態特性對繼電保護裝置的影響

PT的銘牌參數校驗試驗

PT二次負荷校驗試驗

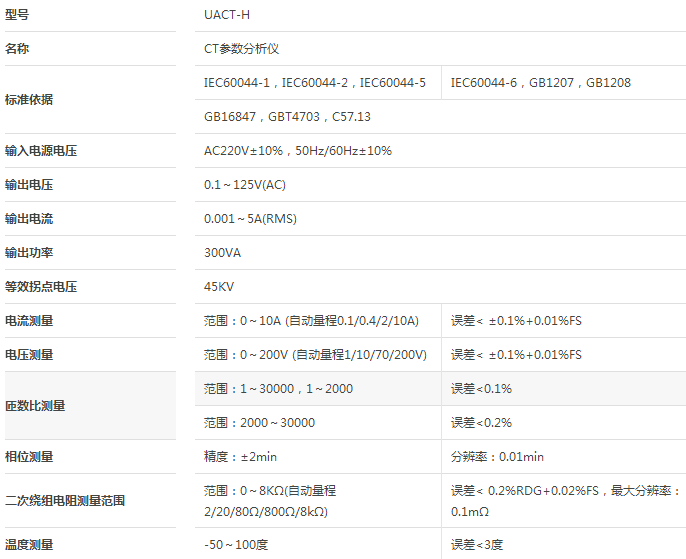

UACT-H CT參數分析儀技術參數
