UAPT-A 便攜式電壓互感器分析儀特點

發布時間:2018-10-25 19:00:00 閱讀次數: 872次

便攜式電壓互感器分析儀采用高性能DSP+FPGA以及先進的ARM工控機、單臺儀器即可實現電壓互感器比差與角差的測試

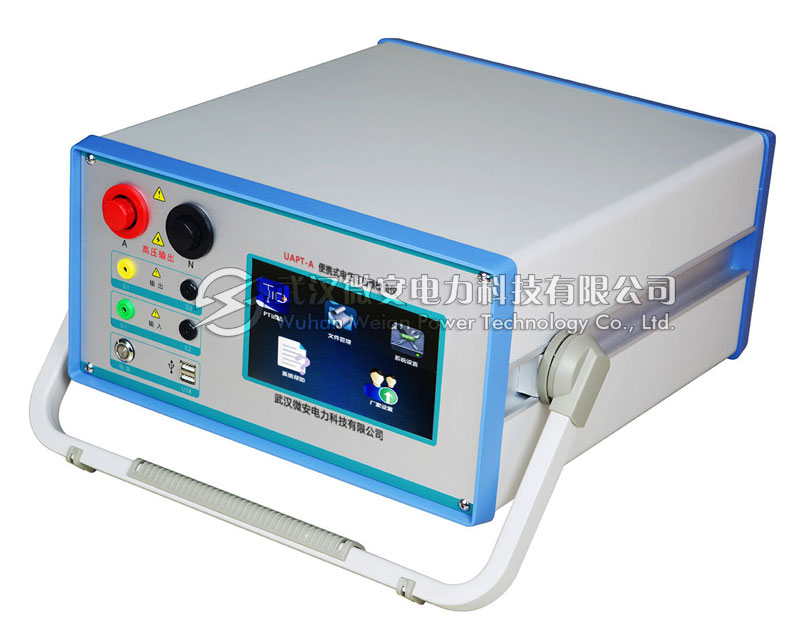

UAPT-A 便攜式電壓互感器分析儀簡介

UAPT-A 便攜式電壓互感器分析儀是在傳統基于調壓器、升壓器、串聯諧振的互感器伏安特性變比極性誤差分析綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型PT測試儀器。裝置采用高性能DSP+FPGA以及先進的ARM工控機、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。

UAPT-A 便攜式電壓互感器分析儀主要特點

1、單臺儀器即可實現電壓互感器的誤差測試，無需諧振升壓裝置、標準電壓互感器、負載箱、校驗儀等設備，大大降低了現場校驗誤差的工作量。
2、測試范圍寬，能測試電壓等級為6kV~800kV電磁式電壓互感器。
3、內部采用0.01級的標準電壓互感器，采用測差法測試互感器的低壓誤差，采用異頻測試技術，折算50Hz時PT的非線性誤差，最終得到互感器的誤差。儀器的測試等級可達到0.05級。測試過程中，最大產生不超過3kV的測試電壓，保證現場測試的安全性。
4、測試接線簡單，操作簡單易學，只需根據引導提示操作即可輕松完成互感器校驗工作大大提高了測試效率。測試時間短，少于5分鐘。
5、采用精準的軟件算法，測量數據的準確性進一步提高具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
6、自動對測試數據進行化整，并判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。
7、大規模存貯器可存儲現場測試數據多達10000條。
