變壓器直流電阻測試儀簡介 ----Product introduction
變壓器直流電阻測試儀是采用32位ARM內核作為整機處理器，可測量各種類型變壓器、互感器、大功率感性負載的直流電阻值,儀器自帶鋰電池,無需外接工作電源,具有自動校正、數據打印、數據存儲、自動選擇測試檔位等功能，使用非常方便,深受變壓器廠家及變壓器維修調試人員的歡迎。
變壓器繞組的直流電阻值的測量工作,是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡，通過測試結果與變壓器出廠數據或變壓器的試驗標準對比，判斷變壓器是否有隱患故障,以保證變壓器的安全運行。
變壓器直流電阻測試儀--標準配置
主要特點 ----Main features
1、采用65K真彩色液晶顯示，中文菜單提示，操作方便
2、大容量存儲功能，可存儲2000條測試記錄
3、具有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能
4、配備外置式打印機，便于數據打印.
5、具有電阻溫度換算功能
變壓器直流電阻測試儀參數 ----Technical parameter
| 型號 | UAZZ-10D | |
| 名稱 | 變壓器直流電阻測試儀 | |
| 項目 | 技術指標及參數 | 備注 |
| 測試電流 | 20mA，0.2A，0.5A，2A，5A，10A，自動 | |
| 測量范圍 | 20mA： 25Ω～100kΩ | |
| 0.2A： 3Ω～30Ω | ||
| 0.5A： 1Ω～12Ω | ||
| 2A： 10mΩ～3Ω | ||
| 5A： 5mΩ～1.2Ω | ||
| 10A： 100μΩ～600mΩ | ||
| 測量準確度 | ±(讀數×0.2%+2個字) | |
| 顯示方式 | 4.3寸高清液晶彩色大屏 | 電阻顯示為4 1/2位 |
| 最大分辨率 | 0.1μΩ | |
| 電源 | AC220V±10% | 50Hz/60Hz |
| 重量尺寸 | 整機8kg | |
| 工作環境 | 環境溫度：-10℃～50℃；相對濕度：≤90%RH 不結露 | |
變壓器直流電阻測試儀圖片 ----Picture display

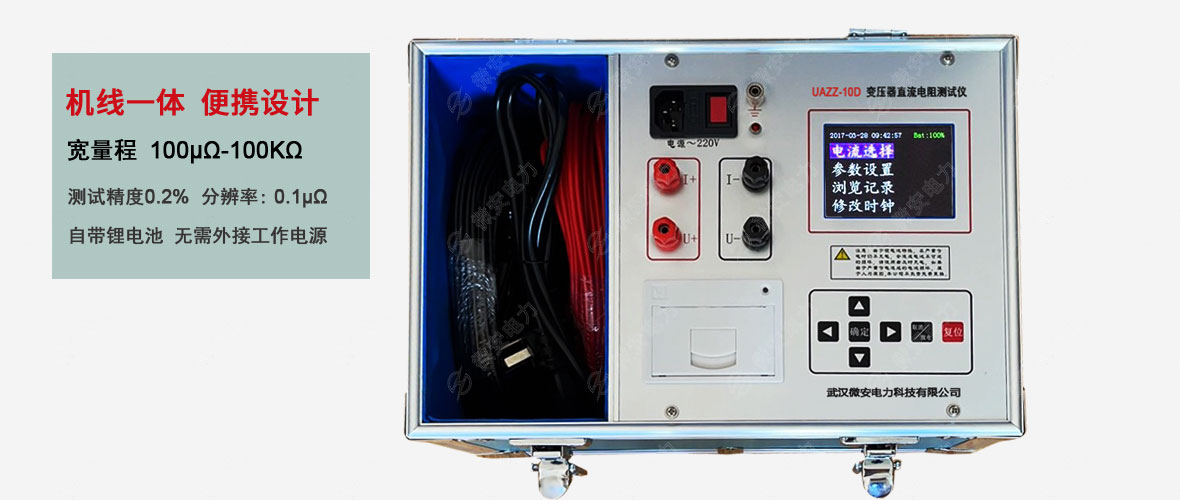

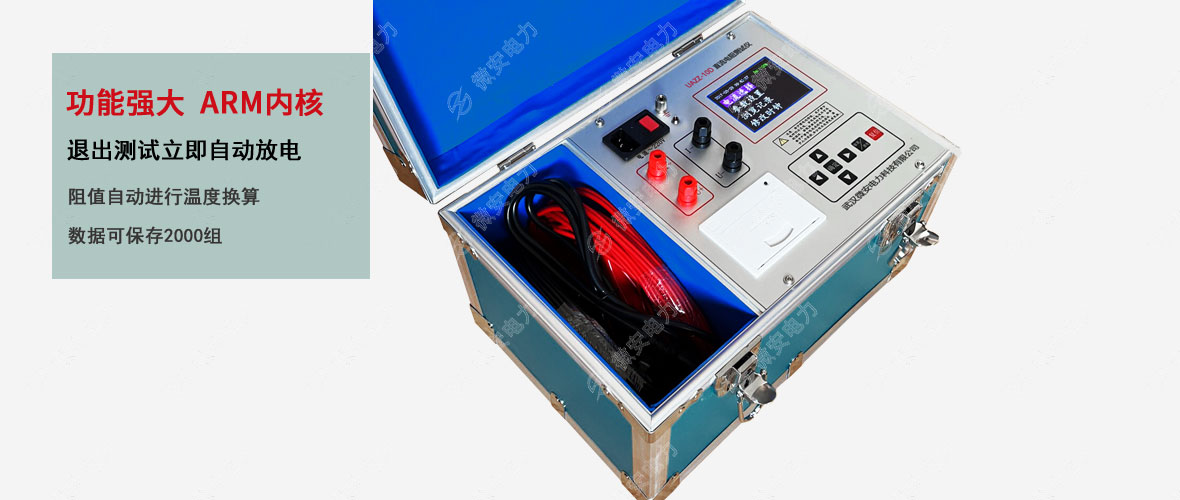

變壓器直流電阻測試儀-主機

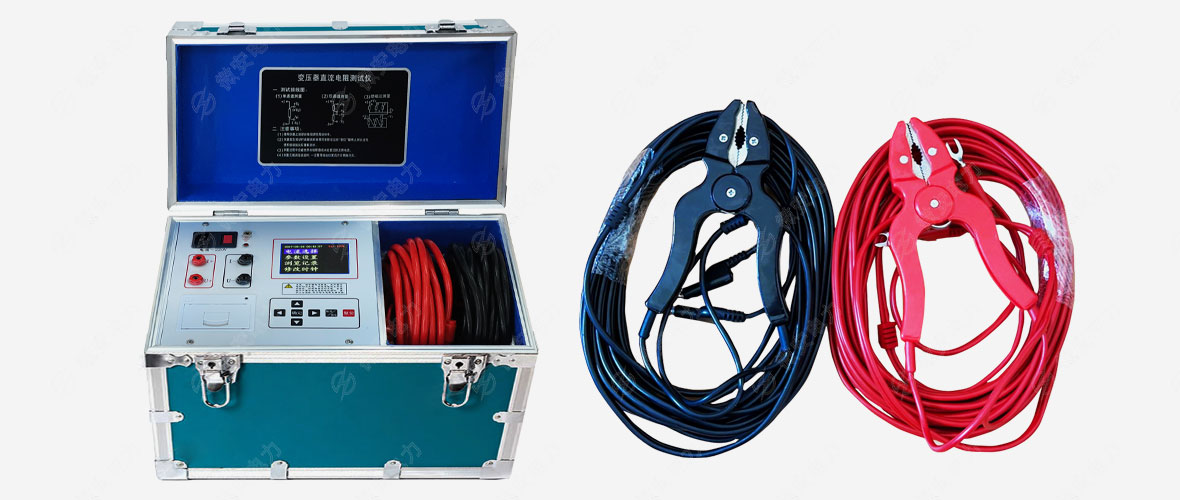

變壓器直流電阻測試儀-標配

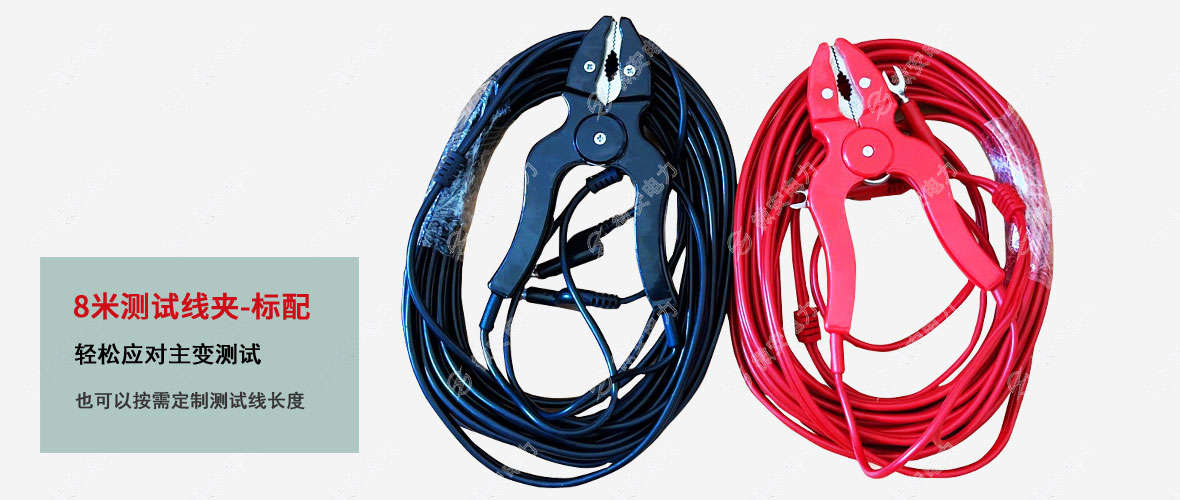

變壓器直流電阻測試儀-測試線

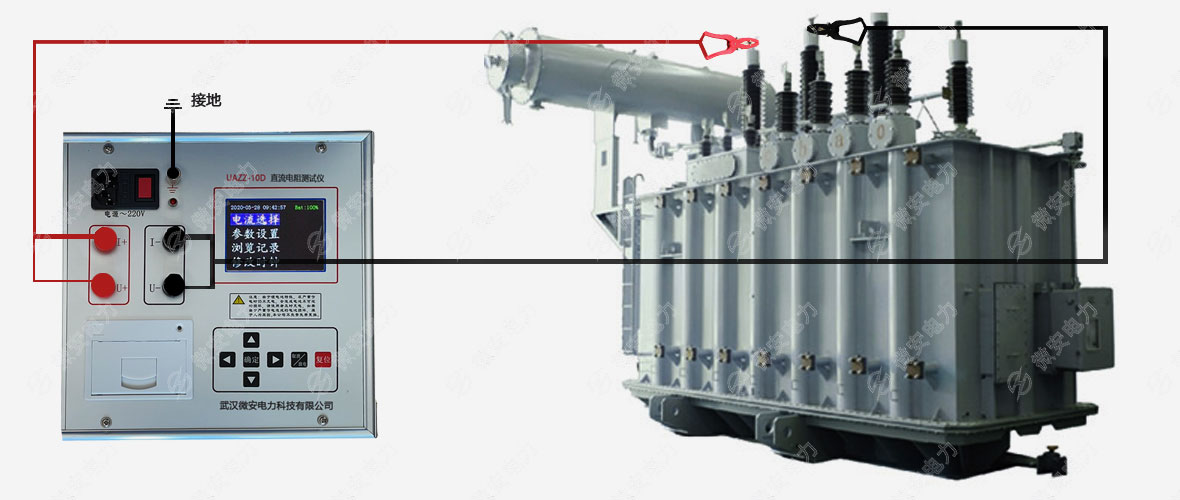

變壓器直流電阻測試儀-接線圖
變壓器直流電阻測試儀附件配件 --------Accessories
| 直阻儀主機 | 1臺 | 專用測試線 | 1套 |
| 電源線 | 1根 | 接地線 | 1根 |
| 說明書 | 1份 | 合格證 | 1份 |
變壓器直流電阻測試儀技術應用 --------Technology application
變壓器直流電阻測試儀使用注意事項
• 儀器的接地端子必須良好接地
• 如遇到外部突然斷電,需待儀器放電完畢后方可拆測試線
• 有載調壓變壓器的測試-可以在一分接測完后，直接轉換至下一檔
• 無載調壓變壓器的測試-需在一分接測完后，放電后進入下一檔
