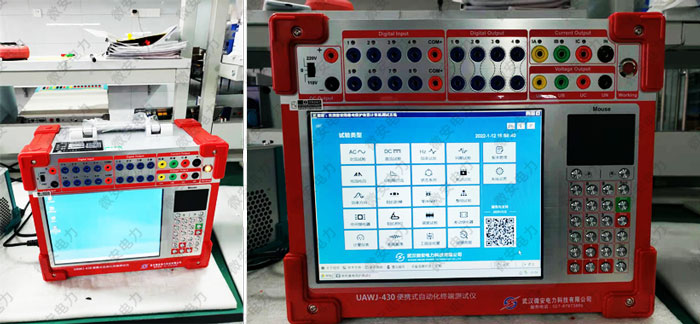

便攜式三相繼電保護測試儀是微安電力研發并生產的一款便于工程調試人員外出攜帶的一款繼電保護測試儀，其體積小巧，重量輕便，雖然機器不到同行業中傳統模擬量繼電保護測試儀的一半體積重量，但依然，且容量及功率均可媲美傳統臺式機型。該機器自2022年改款后上市以來，深受電力工程單位調試人員喜愛。

便攜式三相繼電保護測試儀技術參數

1、交流電流源
單相電流輸出（有效值）? 0 - 40A/相，精度：0.2%? ±5mA
三相并聯輸出(有效值) 0 - 120A/三相同相位并聯輸出
三相電流長時間允許值 10A
每相最大輸出功率???? 420VA
三相并聯電流最大輸出功率 1000VA
三并電流最大輸出工作時間? 10s
頻率范圍 0 - 1000Hz，精度0.01Hz
諧波次數 2 - 20次
相位 0 - 360°，精度0.1°
2、直流電流輸出
直流電流輸出 0 - ±20A/相，精度：0.2%? ±5mA
3、交流電壓源
單相電壓輸出（有效值） 0 - 125V/相，精度：0.2%? ±5mV
線電壓輸出（有效值） 0 - 250V
相電壓/線電壓輸出功率 75VA/100VA
頻率范圍 0 - 1000Hz，精度：0.001Hz
諧波次數 2 - 20次
相位 0 - 360°，精度：0.1°
4、直流電壓源
單相電壓輸出幅值 0 - ±150V，精度：0.2%? ±5mV
線電壓輸出幅值 0 - ±300V
相電壓/線電壓輸出功率 90VA/180VA
5、開關量端子
開關量輸入端子 8對
空接點 1 - 20mA，24V 裝置內部有源輸出
電位翻轉 無源接點：低阻短接信號；有源接點：0-250V DC
開關量輸出端子 4對，空接點，遮斷容量：110V/2A，220V/1A
6、其他
時間范圍?? 1ms - 9999s，測量精度：1ms
尺寸、重量 460×250×580 (mm3)，約27kg
電源 AC220V±10%，50Hz，10A
