繼電保護測試儀是一種充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。市面上繼電保護測試儀種類繁多，我們該如何選購呢？

一、了解繼電保護測試儀的操作方式

新的高保真線性放大器具有一個輸出端可以堅持使用高保真、高可靠性模塊線性放大器，而不是開關放大器。性能優越，不會對環境試驗進行現場管理產生高、中頻干擾，而且可以保證了從大電流到微小電流通過全程都波形平滑精度優良。

對于高性能主機繼電器測試儀中，輸出控制部使用DSP的計算速度，硬實時數字信號處理，傳輸帶寬，高清晰度的控制d /A轉換器。輸出信號波形具有精度高，失真小線性好。采用先進的技術和精密的元件材料，專業化的結構設計，該裝置體積小，重量輕，功能齊全，便于攜帶，能在機器上工作，流量測試非常方便。

二、了解繼電保護測試儀的軟件

繼電保護測試儀的軟件是非常關鍵的，在使用過程中，優秀的軟件可以為我們大大節省工作時間，提高工作效率。例如，昂立的繼電保護測試儀就是軟件經過研發，不過價格也比較昂貴，微安電力提醒大家根據自己的預算選擇。 繼電保護測試儀的配套比較好的軟件可以完成各種高度的大型、復雜的校準工作的自動化，可以很容易地測試和掃描各種保護設置，故障回放，實時測試數據存儲，顯示矢量，網上打印報告。

我們在選擇繼電保護測試儀時，先了解微機繼電保護測試儀的接口必須完整，裝置控制面板上有自帶鍵盤和鼠標，能進行學習單機系統操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標技術進行管理操作;

如果繼電保護測試儀帶有兩個USB口和RS232口，可與計算機及其它企業外部環境設備信息通信。在選擇繼電保護測試儀時候，需了解它是否具有完善的自我保護功能，散熱結構設計，可靠的硬件防護措施完善，具有電源軟啟動功能，軟件故障診斷和自鎖輸出功能。

微安電力根據市場，研究開發出一款其輕小型高集成單機和一體化發展結構，采用了企業大量使用高科技進行精心組織設計的超輕小型社會結構，使得整機極其小巧輕便。

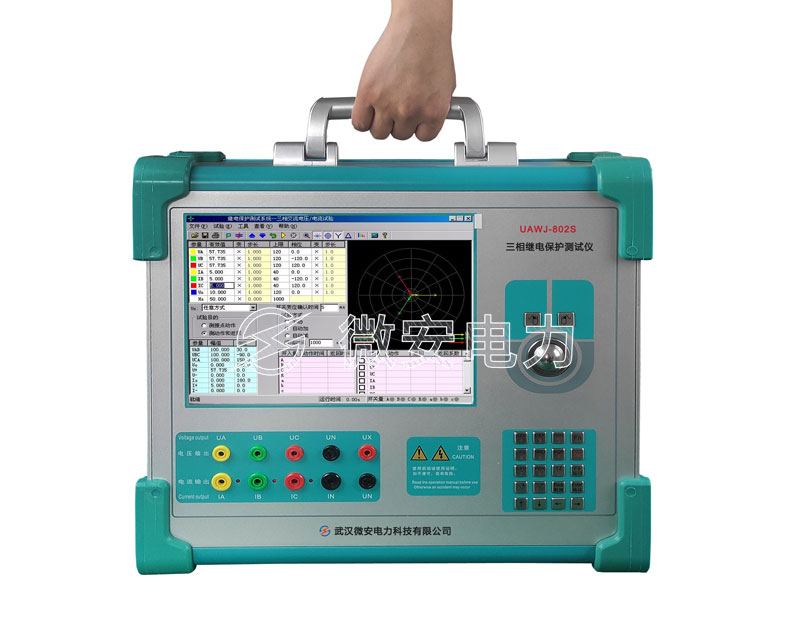

微安電力生產的UAWJ-802S三相繼電保護測試儀可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電保護裝置以手動或自動方式進行測試。可模擬各種故障類型進行距離、零序保護裝置定值校驗。

三、對比單相、三相、六相繼電保護測試儀的區別

首先，三相繼電保護測試儀有三相電流電壓輸出，單相繼電保護測試儀由于本機采用了微機控制，可同時加的試驗相位的數量不同。六相繼電保護測試儀有六相電流電壓輸出，六相微機繼電保護測試儀是應用最新一代的高速DSP數字信號處理器為核心、采用雙公12位的DAC、應用全保真高性能線性放大器、輸出精度高和波形好，性能穩定。可方便對備自投裝置和微機差動保護裝置進行試驗、針對性各類繼電器校驗程序，強大的功能測試軟件更能提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序：線路保護、差動保護、阻抗保護、低周、同期、備自投等。各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態過程、系統振蕩、重合閘動作行為。

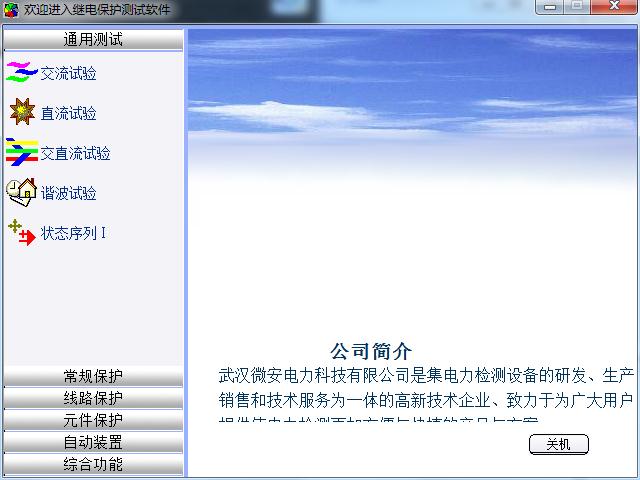

其次，三相繼電保護測試儀分為單片機和工控機。繼電保護測試儀單片機的程序操作比較簡單， 很多比較復雜的試驗，需要靠軟件邏輯運算，單片機就單機實現不了，須借助上位機。不過，繼電保護測試儀單片機價格相對優惠，單片機的機器，通過USB線，與電腦通訊后，可以在筆記本電腦上運行測試軟件，就跟三相繼電保護測試儀工控機功能一模一樣了。需要連接電腦多一個工序，就和工控機看到的這個界面一樣。如圖所示：
