單相繼電保護測試儀簡介 ----Product introduction
UAJB-D全自動單相繼電保護測試儀又稱單相繼電保護校驗儀及全自動繼電保護測試儀，適用于電力繼保部門對各類繼電保護裝置的定值校驗,是早期根據現場繼電保護的測試要求以及GB7261-2008,DL/T995- 2006標準支持，研發的一款全自動繼電保護測試儀。
全自動單相繼電保護測試儀由傳統調壓器，自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據采集及處理單元，電流、電壓輸出單元組合而成，具有過載及超量程保護單元部分組成，自動顯示 ，測試過程中只需正確接好測試線，便可自動測試，整機精度≤1% 。UAJB-D單相繼電保護測試儀具有外形美觀，性能穩定，操作簡單，功能較齊全等優點，是校驗繼電保護裝置 理想的測試儀。
主要特點???----Main features

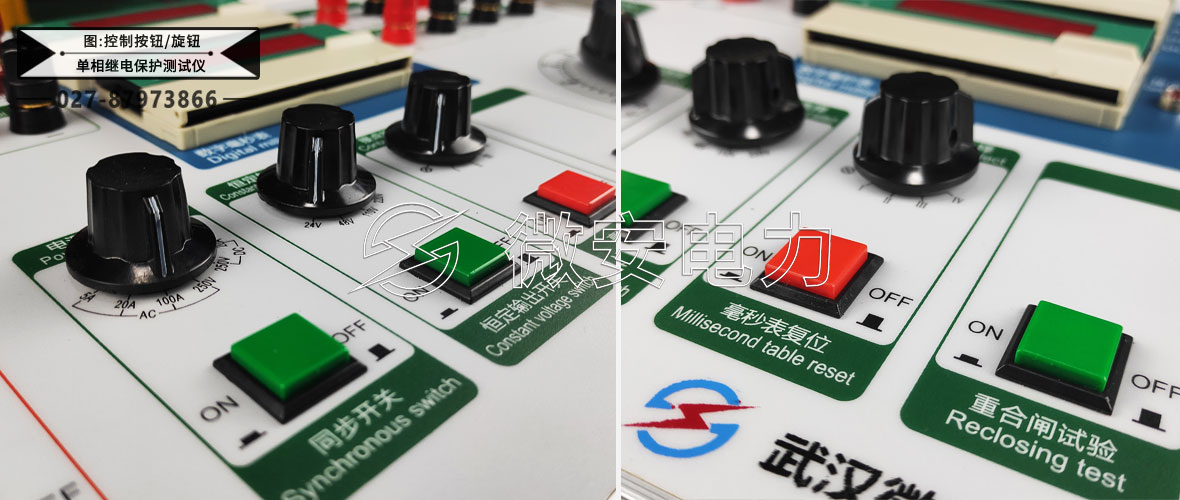

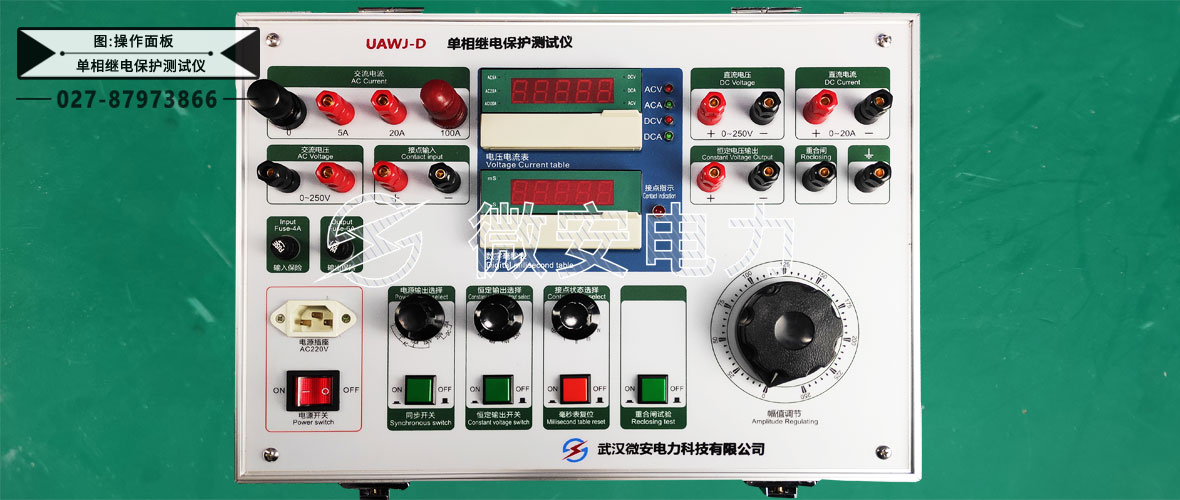

1、采用了按鍵及旋鈕控制，面板上僅有8個按鈕和旋鈕開關，就可方便的完成各種測試功能，改變了老式繼保儀必須關斷電源，切換多個開關，才能轉換電源種類的弊病，操作簡單。本機還設有自檢，報錯功能，極大地方便了檢查、維修
2、設有全面的自檢，自我保護功能，開機后本機立即投入自檢，在過載和過量程時，保護電路將快速切斷輸出并發出聲、光提醒，極大地降低了因誤操作帶來的不必要損失
3、智能化程度高，操作簡單，按下開關即可測出繼電器的參數，使您從繁鎖的測試操作中解脫出來
4、顯示屏有功能顯示單元，從顯示屏上能清楚的反映本機的工作狀態
單相繼電保護測試儀參數 ----Technical parameter
| 型號 | UAJB-D | |
| 名稱 | 全自動繼電保護測試儀、單相繼電保護測試儀、單相繼電保護校驗儀 | |
| 交流電壓輸出 | 0～250V連續可調， | 最大電流3A |
| 交流電流輸出 | 0～25A，開路電壓50V | |
| 0～50A時，開路電壓25V | ||
| 0～100A時，開路電壓12V | ||
| 直流電壓輸出 | 0～320V連續可調 | 最大電流3A |
| 直流電流 | 0～20A，開路電壓V25V | |
| 直流電壓固定輸出 | DC24V ，DC48V，DC110V， DC220V | |
| 數字毫秒表 | 最大量程：0～99.9999秒 | |
| 分辨率：0.1毫秒 | ||
| 精度：0.1%±1個字 | ||
| 準確度 | 采用四位半A/D轉換，精度0.1%讀數±1個字 | |
| 測量精度 | ≤1% | |
| 尺寸 | 480×320×160mm3 | |
| 重量 | 18kg | |

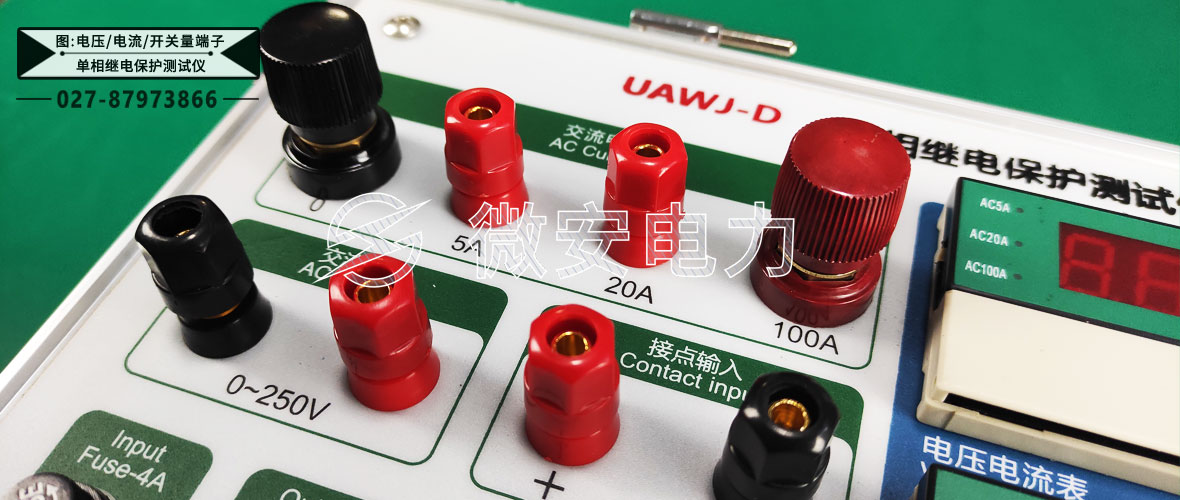

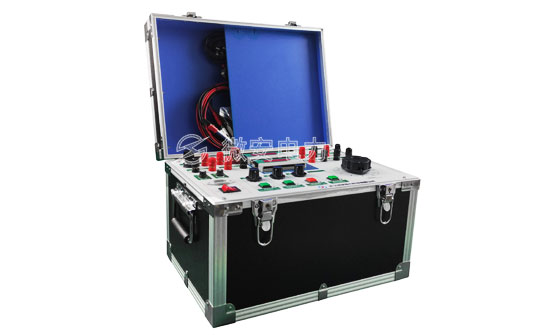

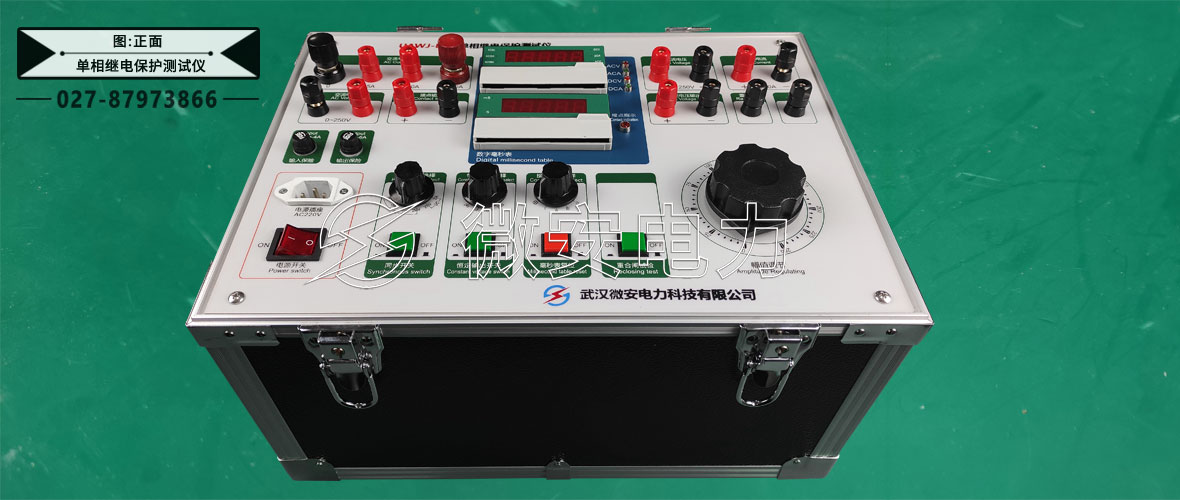

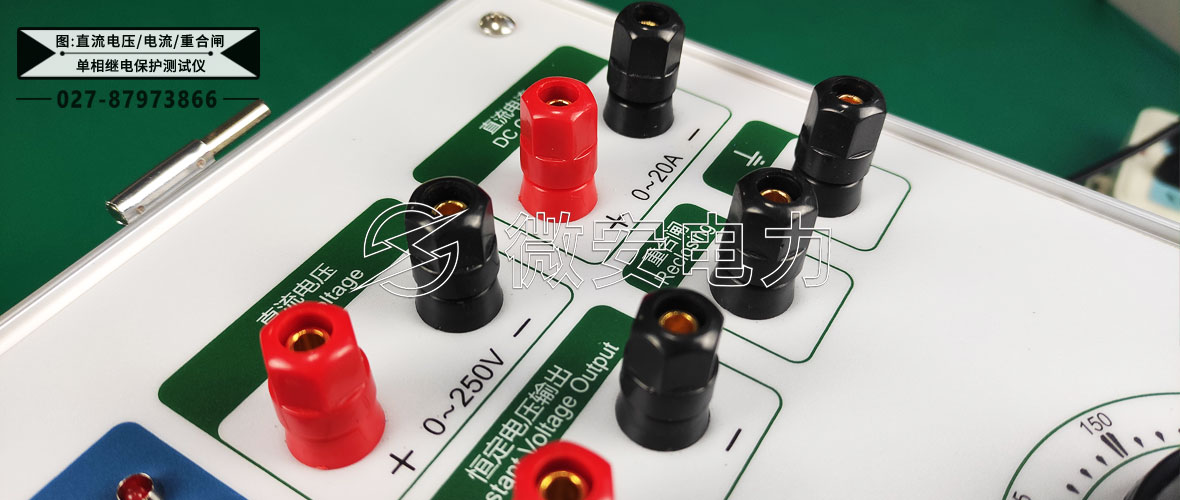

單相繼電保護測試儀圖片 ----Picture display

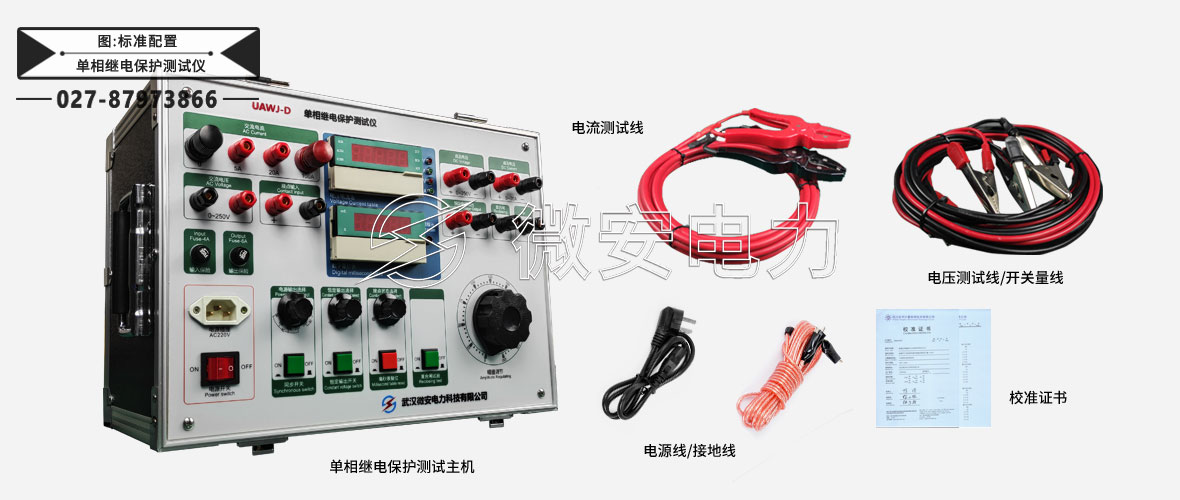

單相繼電保護測試儀附件配件 --------Accessories
本產品UAWJ-D單相繼電保護測試儀詳細清單請以說明書或代銷合同為準

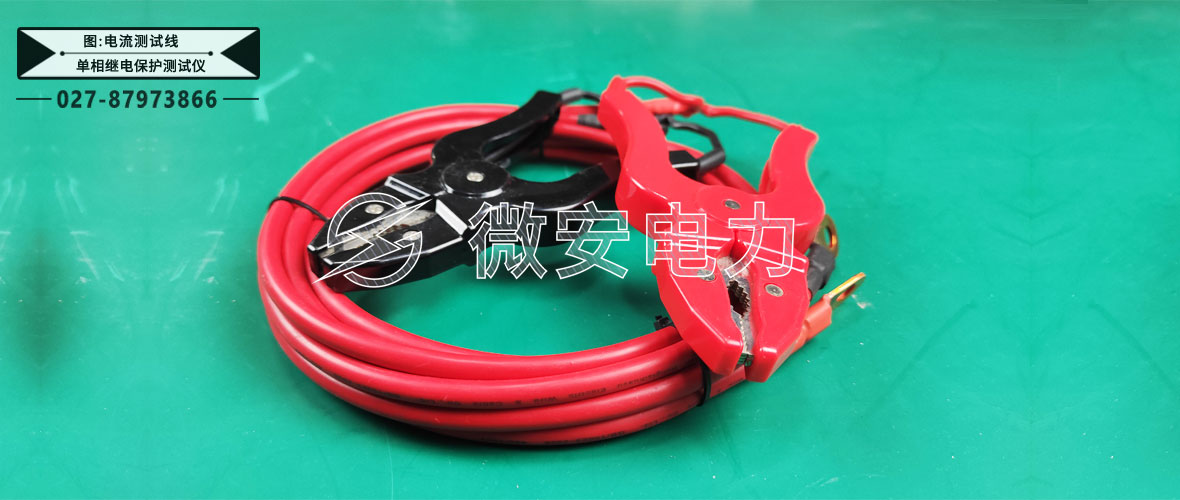

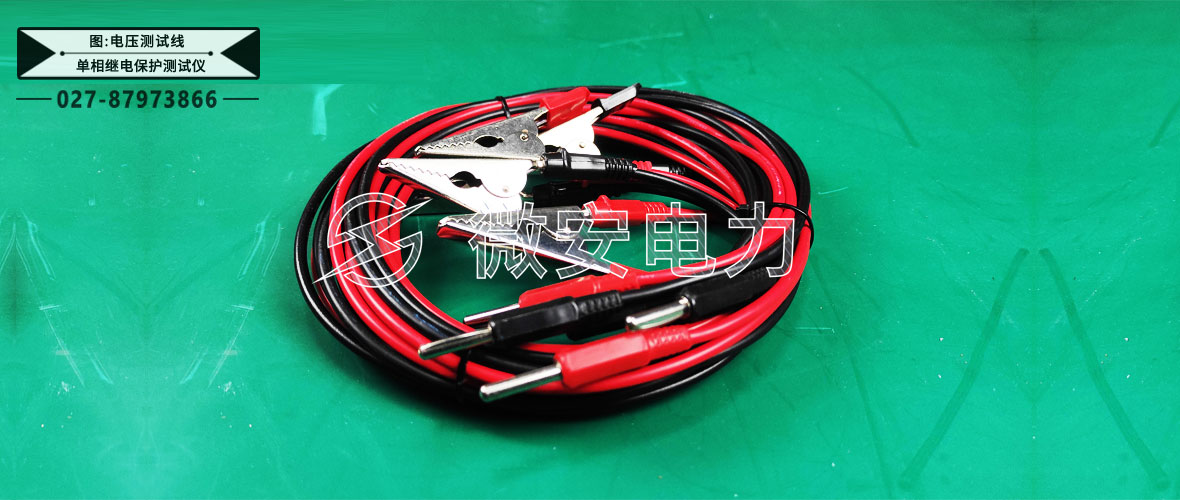

| 單相繼電保護測試儀 | 1臺 | 測試線 | 1套 |
| 電源線 | 1根 | 保險管 | 3個 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 | ? |
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
單相繼電保護測試儀技術應用 --------Technology application
全自動單相繼電保護測試儀的作用
? 量度繼電器：可測量電流、電壓繼電器的啟動值、返回值及其返回系數。
? 時間繼電器：可測量啟動值、返回值及其動作時間
? 中間繼電器：可測量帶啟動/保持線圈的中間繼電器的啟動/返回/保持值及其動作時間
? 重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間和中間元件的測試。
? 差動繼電器：可進行直流勵磁試驗、制動特性試驗、伏安特性試驗
? 還可測試其他各種非常見繼電器
