電子式互感器作為模擬世界到數字世界的橋梁，在數字化變電站中占有舉足輕重的地位，可以認為電子式互感器是數字化變電站的基石，所有的數字量都來源它，因此電子式互感器的精度和性能非常重要。我國計量法規定所有的計量器具都必須得到量傳，也就是所有的計量器具都必須能夠?qū)崿F(xiàn)量值溯源。因此在實際應用中需要對電子式互感器進行量傳，驗證其測量精度和穩定性及其他性能指標。

本校驗儀內核采用雙CPU架構，功能強大，以24Bit AD芯片和512倍過采樣技術大大擴展了帶寬，提高了測量精度。同時，采用多檔位自動切換和FIR濾波器提高動態范圍和信噪比。使用LabView開發管理軟件，界面美觀，使用方便。電源和采樣輸入采取了大量的電磁兼容措施，能夠適應復雜的現場測試環境。采用便攜式設計方案，方便實驗室和現場檢測。

電子式互感器校驗儀—生產廠家

本校驗儀通過了中國電力科學院的性能測試，并在全國各省市地區的絕大部分?jǐn)?shù)字化變電站對電子式互感器做了大量的現場校驗，具有廣泛的應用基礎。本校驗裝置適用于符合IEC60044-7/8標準小信號輸出的電子式互感器的實驗室和現場精度校驗， UA-501電子式互感器校驗儀（小信號輸入）自身精度0.05級，可實現對0.2S及以下等級的小信號輸出類型的電子式互感器的校驗。

本校驗儀整體簡潔大方，超大觸摸屏顯示，兼有網口可以進行以太網通訊，USB口可以讀取及導出數據。

功能特點    ----Main features

1、實現對電子式互感器的比差和角差的校驗
2、顯示當前一次導線的電壓、電流、頻率等相關信息，便于綜合評估被校參數
3、系統參考的協議包括IEC60044-7/8、JJG313-2010、JJG314-2010 4、能實時顯示被?；ジ衅鞯妮敵霾ㄐ?，以及相關參數并自動保存校驗數據
5、方便檢定點誤差記錄，點擊報表生成即可將記錄的誤差數據保存，方便存檔或進行誤差分析
6、便攜式設計，小巧的體積和輕便的重量，方便檢測工作，同時支持觸摸屏和鍵盤輸入，提供良好的易用性
7、本產品適應性、擴展性強，支持后續的升級
8、本產品支持輸出0～7V的高精度標準小信號

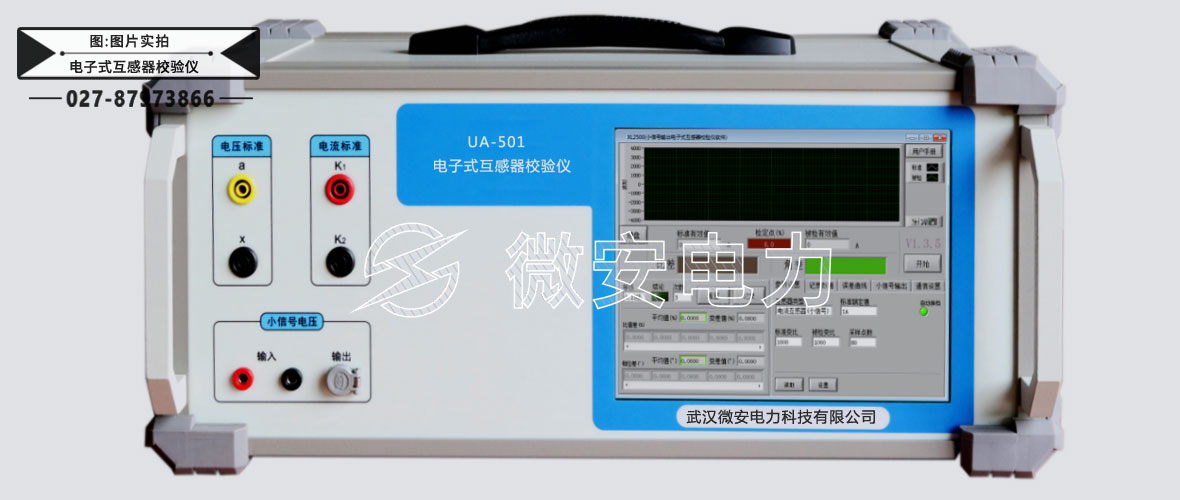

電子式互感器校驗儀—正面實拍

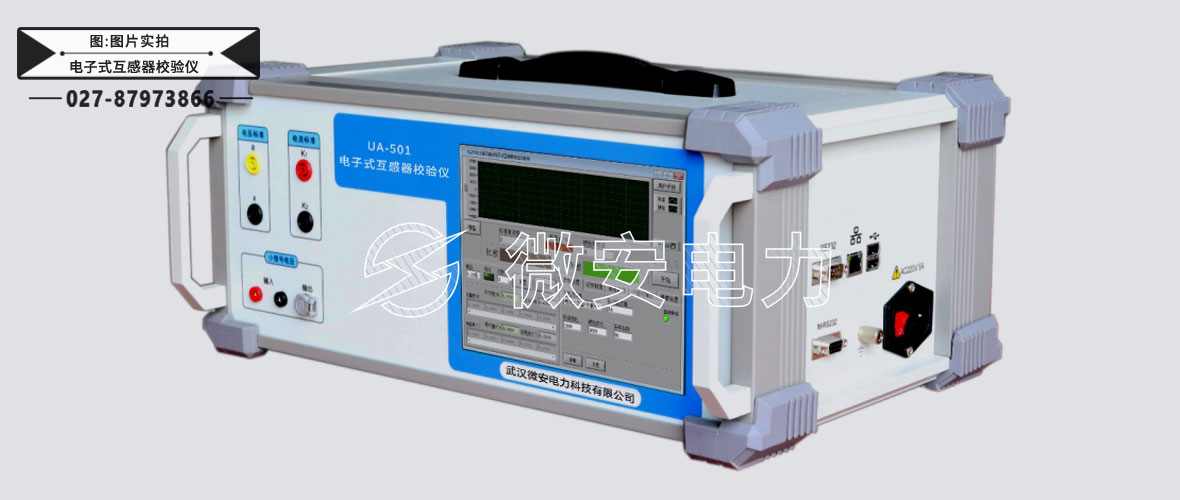

電子式互感器校驗儀—側面實拍
