在線測試蓄電池容量是指在將蓄電池不脫離運行的狀態下，來對蓄電池進行容量的測試和判定，以往我們采用蓄電池放電測試儀來進行容量測試的時候，在測試過程中，我們一般都將蓄電池離線獨立出來，然后以連續設定放電電流，按照設定的放電電流恒流放電，監測放電過程中電池組及每節電池的電壓，來測量單節電池及電池組的容量。現在由于很多蓄電池組沒有辦法離線，所以就需要在線進行容量測試，我們可以使用蓄電池放電測試儀的在線補償式放電接線，來完成在線容量的測試。

蓄電池在線運行容量測試的條件

1、電池不脫離負載；

2、充電機輸出斷開；

3、放電電流大于負載電流；

4、該測試方式特別適合于只有單組備用電池，不希望在測試過程中電池與負載脫離的場合。

在線測試蓄電池容量的原理：

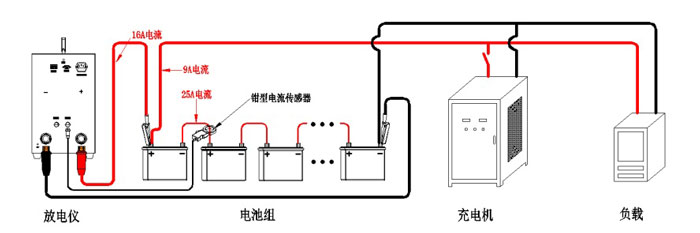

蓄電池放電測試儀主機放電電流仍然設置電池放電電流，內部負載會根據鉗形電流傳感器檢測到的電流值而自動減小，保證電池組恒流放電。

主機顯示電流（25A）= 電池組放電電流（25A）=主機內部放電電流（16A）+ 實際負載電流（9A），由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部放電電流也會自動進行調整，以保證蓄電池組一直以真正的恒流方式放電

在線測試蓄電池容量的操作步驟

步驟一：連接蓄電池放電測試儀AC220V工作電源線。

步驟二：將放電導線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。如果此時極型接錯，會有蜂鳴器提示。

步驟三：將電壓檢測線分別與放電儀的總電壓檢測端口與電池總電壓的正負極相連（紅正黑負）。

步驟四：開啟放電儀前面板紅色的船型電源開關，最后合上前面板的空氣斷路器，（注意：空氣斷路器最后合上，防止因接錯極型沒有報警而燒毀放電儀）

在線測試蓄電池容量的注意事項

在線補償式放電測試時請調整整流器的輸出電壓為0或關閉，否則放電電流來自開關電源輸出。其他操作跟單組測試相同
