數字高壓兆歐表使用方法

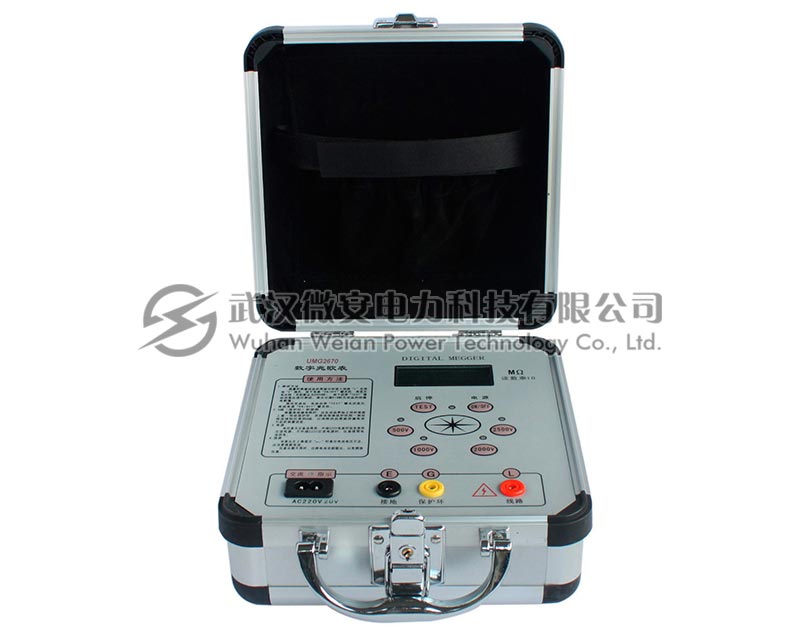

數字高壓兆歐表

數字高壓兆歐表又名絕緣電阻測試儀，是由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。

數字高壓兆歐表使用方法

1、開啟電源開關"ON/OFF"，選擇所需電壓等級,開機默認為100V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓"啟停"鍵，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示"1"，后三位熄滅。關閉高壓時只需再按一下高壓"啟停"鍵，關閉整機電源時按一下電源"ON/OFF"

2、測量絕緣電阻時，線路"L"與被測物同大地絕緣的導電部分相接，接地"E"與被測物體外殼或接地部分相接，屏蔽"G"與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將"L"和"E"端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應安全接地。

3、測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。
