20A直流電阻測試儀簡介 ----Product introduction
20A直流電阻測試儀是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗中必不可少的測試儀器，因為直流電阻的測試能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了20A直流電阻測試儀
UAZZ-20A直流電阻測試儀符合DL/T845.3-2004以及國家標準GB6587《電子測量測試儀環境試驗總綱》及GB6593《電子測試儀質量檢定規則》的要求。
UAZZ-20A直流電阻測試儀是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感產品的直流電阻是一項費時費工的工作，為了改變這種狀況，縮短測量時間以及測試人員的工作負擔，武漢微安電力開發了直流電阻測試儀，本測試儀采用全新電源處理技術，測試過程中自動充電、自動放電，一鍵操作，UAZZ-20A直流電阻測試儀具有性能穩定，測量迅速、體積小巧、使用方便、測量精度高，數據重復性好等特點，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。
主要特點
1、儀器提供6檔輸出電流選擇，最大電流為20A，最小電流<5mA，適合更多類型變壓器和互感器的直流電阻的測量。
2、儀器測量范圍寬從100μΩ到100KΩ。
3、響應速度更快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
4、儀器具有音響放電報警功能，放電指示清晰，減少誤操作。
5、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
6、儀器采用7寸彩色液晶屏，界面顯示清晰美觀，并可實時打印輸出結果。
7、儀器可設置為中文、英文兩版操作界面，可根據客戶需求配置。
8、具有RS485通訊接口，可以將測試數據傳輸?shù)胶笈_。
9、本機存儲容量大，最多可以存儲500條測試記錄。
10、具有USB接口，可以將測試數據轉存到U盤。
11、參數設置更加完善，可以設置變壓器的測試?yán)@組、分接位置、測試相別、試品溫度、折算溫度值等。
12、本儀器采用工業塑殼機箱，便于攜帶，提高使用壽命。
20A直流電阻測試儀參數 ----Technical parameter
| 型號 | UAZZ-20A | |
| 名稱 | 直流電阻測試儀 | |
| 項目 | 技術指標及參數 | 備注 |
| 測試電流 | 1A，5A，10A，20A | |
| 測量范圍 | 1A： 10mΩ～20Ω | |
| 5A： 1mΩ～4Ω | ||
| 10A：1mΩ～2Ω | ||
| 20A：1mΩ～1Ω | ||
| 測量準確度 | ±0.2%(滿量程) | |
| 數據存儲 | 255個 | |
| 顯示 | 液晶顯示器 | 電阻顯示為4 1/2位 |
| 最大分辨率 | 0.1μΩ | |
| 電源 | AC 220V，50Hz±2Hz | 保險管5A |
| 最大功耗 | 300W | 測試電流為10A時 |
| 工作環境 | 環境溫度：0℃～40℃，相對濕度：≤80% | |
| 體積 | 200×400×280mm3 | |
| 重量 | 6kg 帶配件 | |
20A直流電阻測試儀圖片 ----Picture display

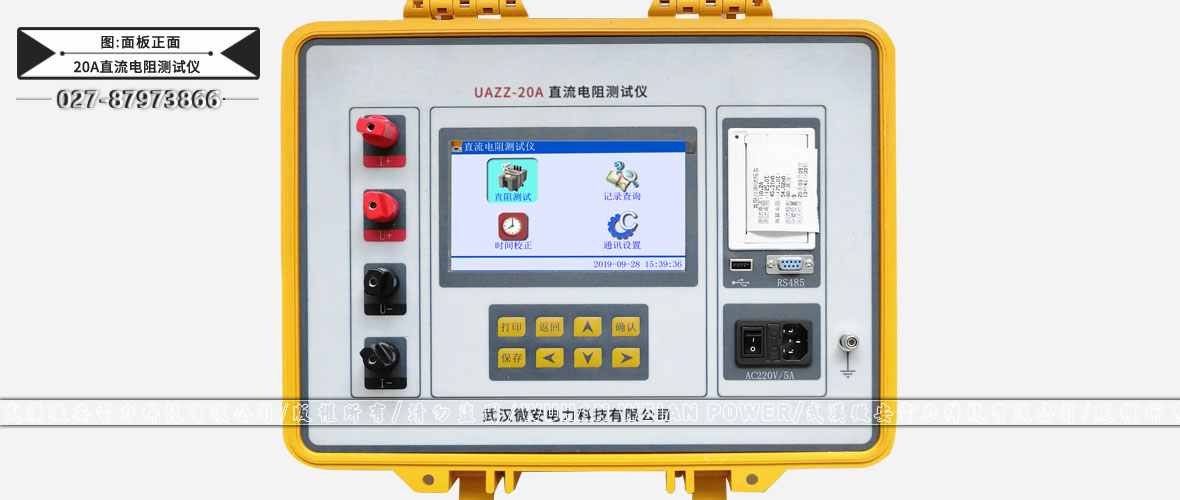

20A直流電阻測試儀-面板
20A直流電阻測試儀-正面

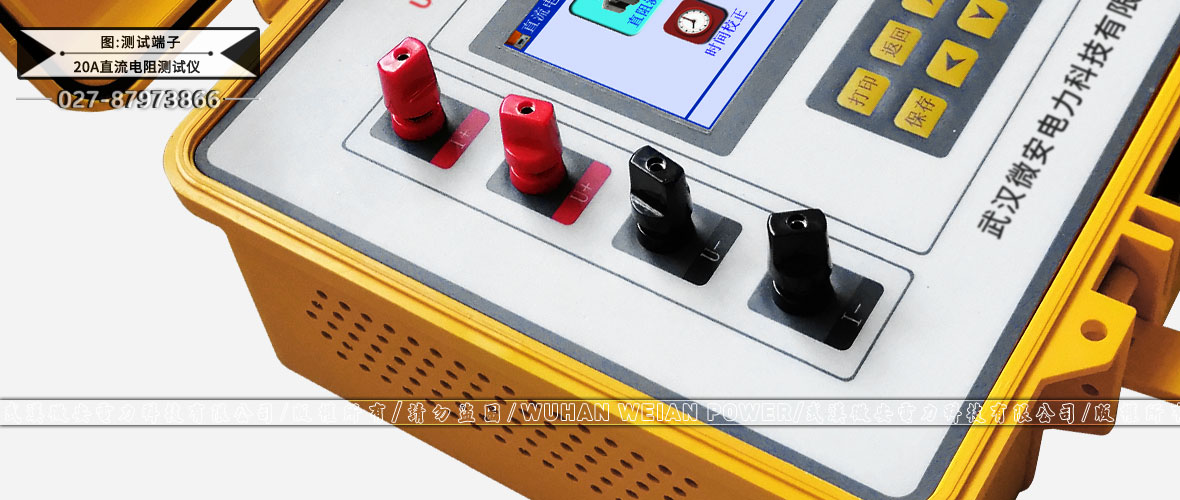

20A直流電阻測試儀-左側

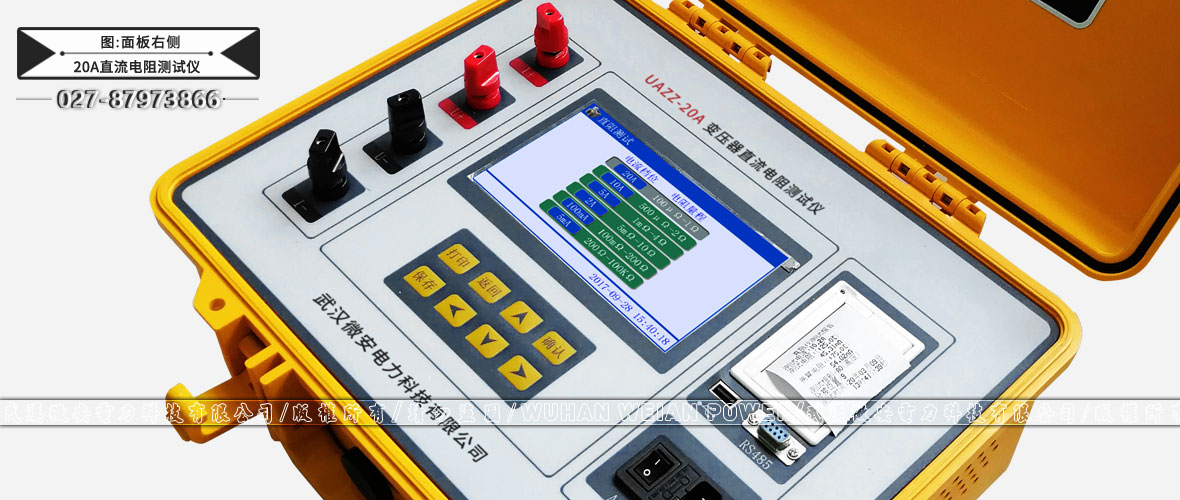

20A直流電阻測試儀-右側
20A直流電阻測試儀附件配件 --------Accessories
本產品UAZZ-20A直流電阻測試儀詳細清單請以說明書或代銷合同為準
| 20A直流電阻測試儀 | 1臺 | 測試線 | 1套 |
| 電源線 | 1根 | 接地線 | 1根 |
| 標準電阻 | 1個 | 說明書 | 1本 |
| 合格證 | 1張 | 檢驗報告 | 1本 |
20A直流電阻測試儀-測試夾（紅）
20A直流電阻測試儀-測試夾（黑）
20A直流電阻測試儀-標準電阻
20A直流電阻測試儀--接地線/電源線
