使用試驗變壓器進行交流耐壓試驗時如何分析試驗結果

一、試驗變壓器

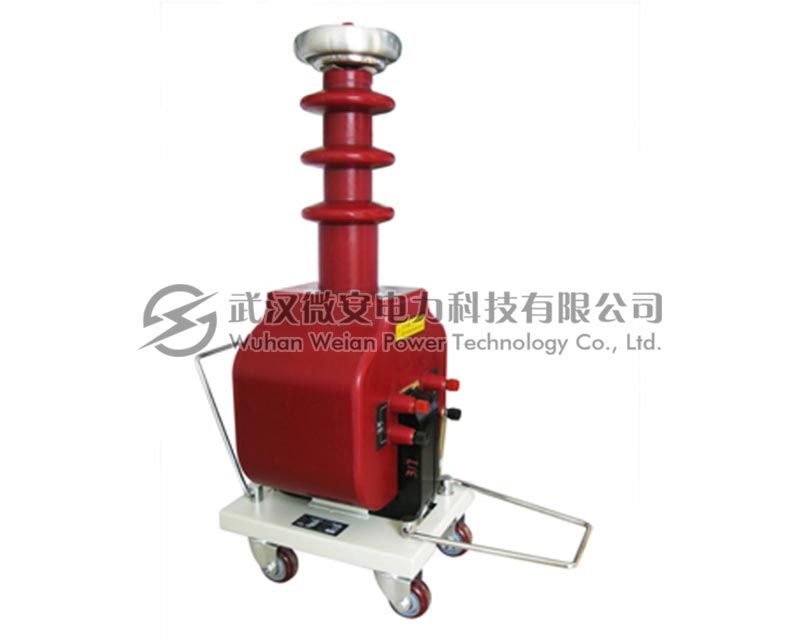

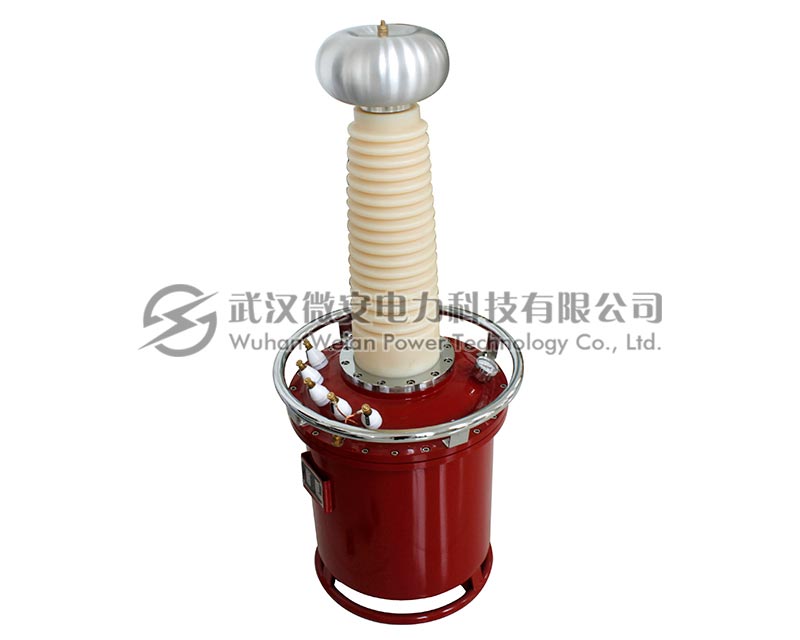

試驗變壓器是目前電力系統對各種高壓電氣設備及絕緣材料進行工頻或直流高壓下的絕緣強度試驗最常用的設備,武漢微安電力研制的油浸式試驗變壓器具有體積小、重量輕、結構緊湊、功能全、通用性強和使用簡單、方便等特點,常規的試驗變壓器按絕緣介質可以分為油浸式試驗變壓器、充氣式試驗變壓器、干式試驗變壓器。

二、交流耐壓試驗

交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法

交流壓試驗所采用的試驗電壓比運行電壓高得多,過高的電壓會使絕緣介質 損失增大、發熱,放電,會加速絕緣缺陷的發展,因此,從某種意義上講,交流耐壓試驗是 種破壞性試驗,,因此能有效地發現絕緣缺陷。所以交流耐壓試驗已成為保證安全運行的一個重要手段。

三、分析試驗結果

一般情況下,在交流耐壓試驗過程中,被試品不發生擊穿即認為合格,否則認為不 合格,具體通過以下幾種情況進行分析判斷

(1)通過表計指示的變化判斷:接在試驗回路中的電流表指示突然大幅度增大,一 般表明有擊穿或局部放電現象,另外,高壓側電壓表指示突然明顯下降,也視為試品擊穿

(2)通過試驗變壓器低壓側的控制回路電磁開關的動作情況判斷:如果試驗變壓器低壓 側試驗回路上過電流繼電器整定適當,那么當被試品擊穿時,因電流過大,繼電器動作,電 磁開關跳開,所以通過電磁開關的跳閘可以判斷被試品的擊穿。但應注意區分,是否因整定 值過小,而使被試品在升壓過程中的電容電流過大造成跳闡;或因整定值較大,即使被試品 放電或局部小電流擊穿,開關也不一定跳開等。因此,對電磁開關的動作情況應進行具體分析

(3)通過耐壓試驗過程中發生的其他異常情況進行判斷:如果升壓或在規定耐壓時間內 發生冒煙、出氣、焦臭、閃弧放電等,都表明絕緣有缺陷

(4)通過耐壓前后絕緣電阻值判斷:絕緣良好的設備耐壓前后絕緣電阻不應發生明 否則應查明原因
