特種變壓器變比測試儀簡介 ----Product introduction
UABC-T變壓器變比測試儀可用于電力系統的三相變壓器測試，也適合于Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試。本多功能變比測試儀采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
產品別稱：變壓器變比組別測試儀、變壓器變比測試儀、變壓器變比全自動測試儀、全自動多功能變比測試儀、變壓器變比組別測量儀、變壓器變比測量儀、變壓器變比全自動測量儀
| 型號 | UADL-A | |||||||||
| 名稱 | 大電流導線 | |||||||||
| 型號/功能(A) | 移相變測試 | 200A | 250A | 500A | 800A | 1000A | 1500A | 2000A | 2500A | 3000A |
| UABC-TS) | ● | 40 | 50 | 100 | 160 | 200 | 300 | 400 | 500 | 600 |
主要特點 ----Main features
1、特別適合特種變壓器的變比及相位差測試
2、特別適合測量帶移相的整流變壓器的測量，很直觀的顯示移相的角度
3、自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源
4、不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差
5、真正意義上的三相同時測量
6、測試參數一次性設定，轉換分接開關后直接測試，自動判斷分接位置及轉換后的標準變比
7、速度快，一組數據的測試時間為8秒鐘
8、測試結果不受工頻電源頻率及幅值波動的影響
9、內部具有過流保護功能，高、低壓反接的保護功能
10、可以完全由上位機控制整個測試過程，保存數據，打印試驗報告
11、測試結果自動保存，最多可保存99個
12、儀器內置使用說明書可以隨時查閱
特種變壓器變比測試儀參數 ----Technical parameter
| 變比測量范圍 | 0.8～10000 | |
| 測量速度快 | 1分鐘內完成三相測試。 | |
| 精度 | 高壓側電壓的測量精度：0.05% | |
| 低壓側電壓的測量精度：0.1% | ||
| 相角測量精度：0.1° | ||
| 變比測量精度 | 0.1%（0.8～3000） | |
| 0.2%（3000～10000） | ||
| 特別說明 | 根據用戶要求可訂制全量程 0.1 級的設備 | |
| 攜帶方便、適合野外作業 | ||
| 重量 | 3kg | |

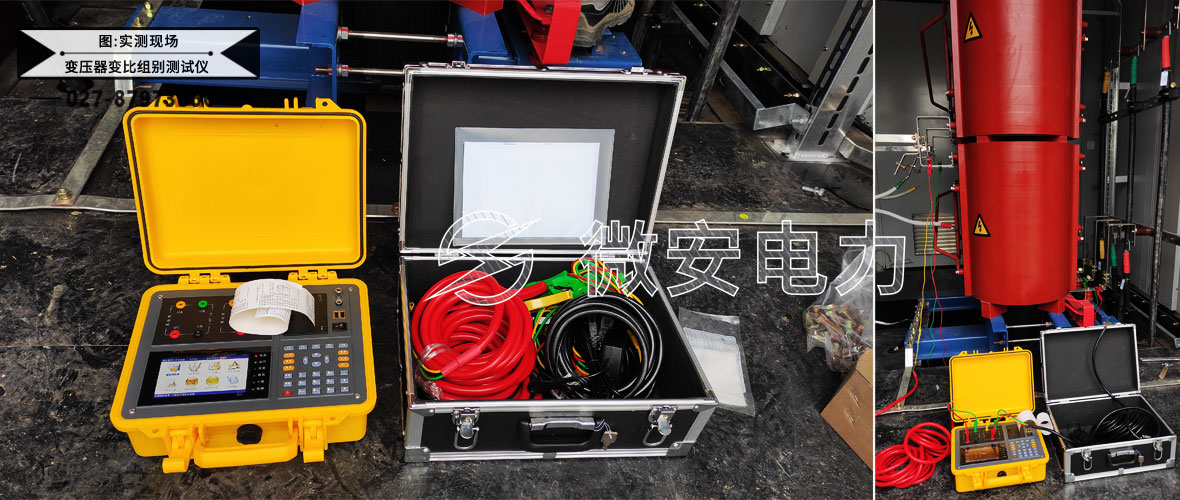

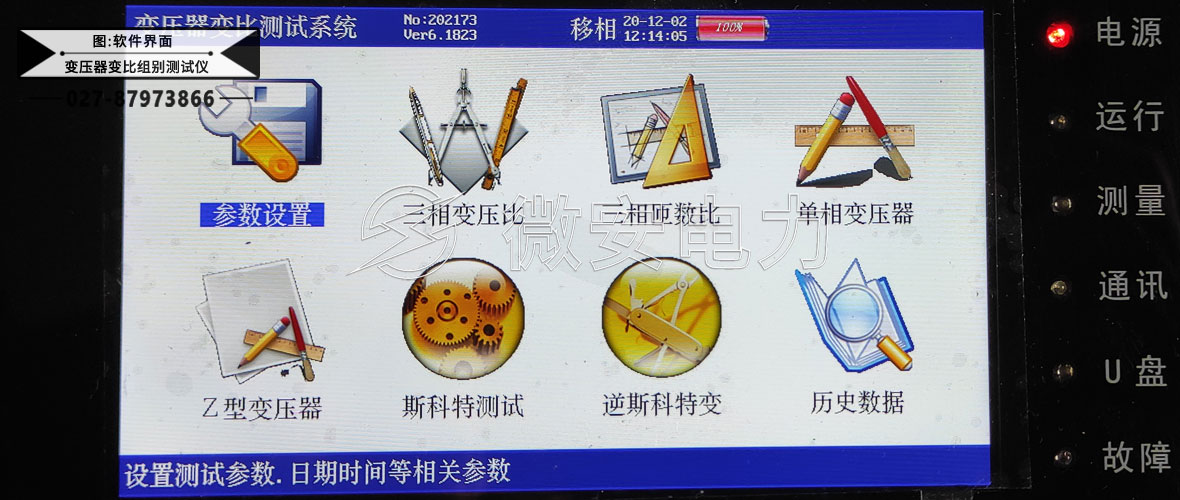

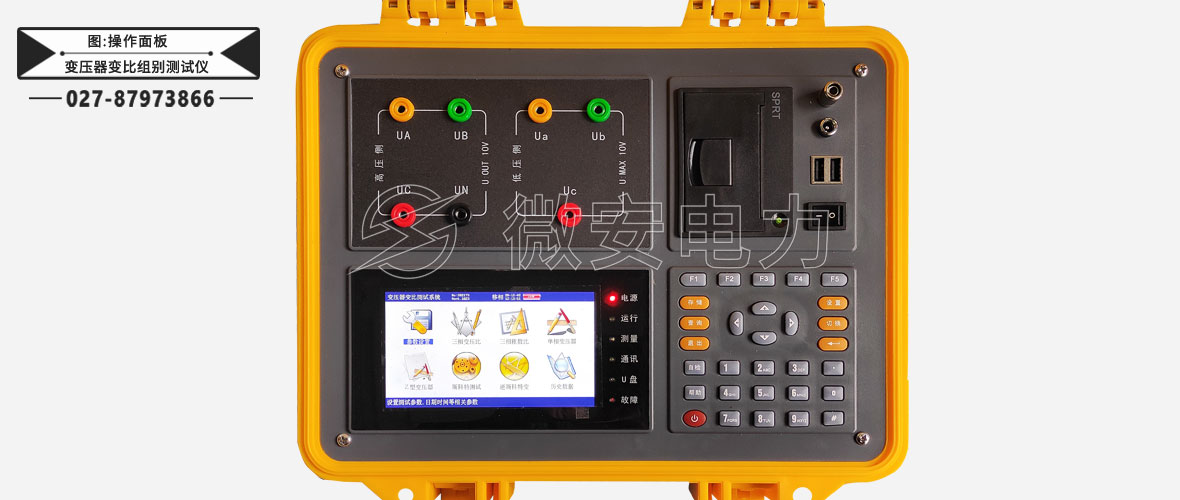

特種變壓器變比測試儀圖片 ----Picture display

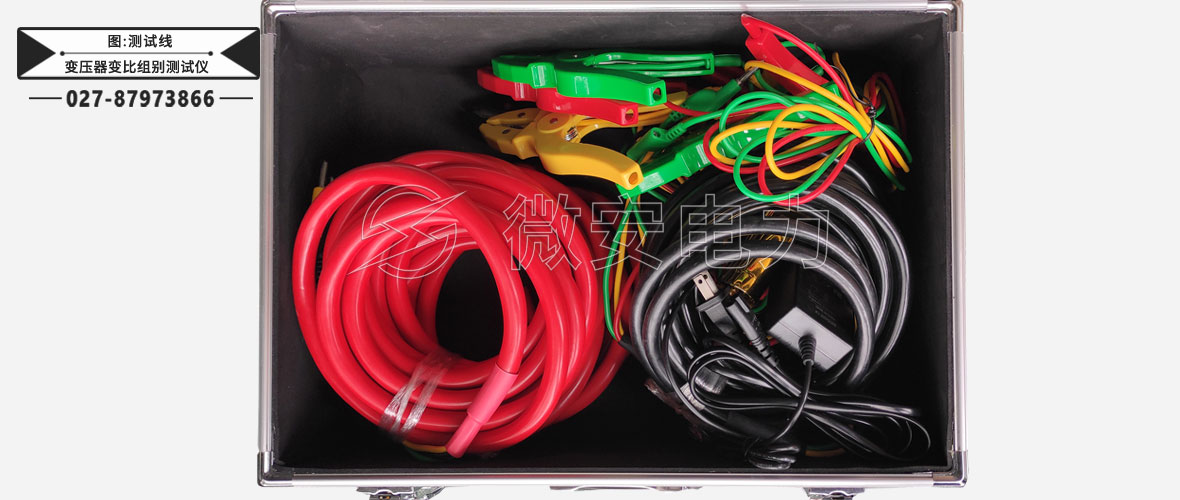

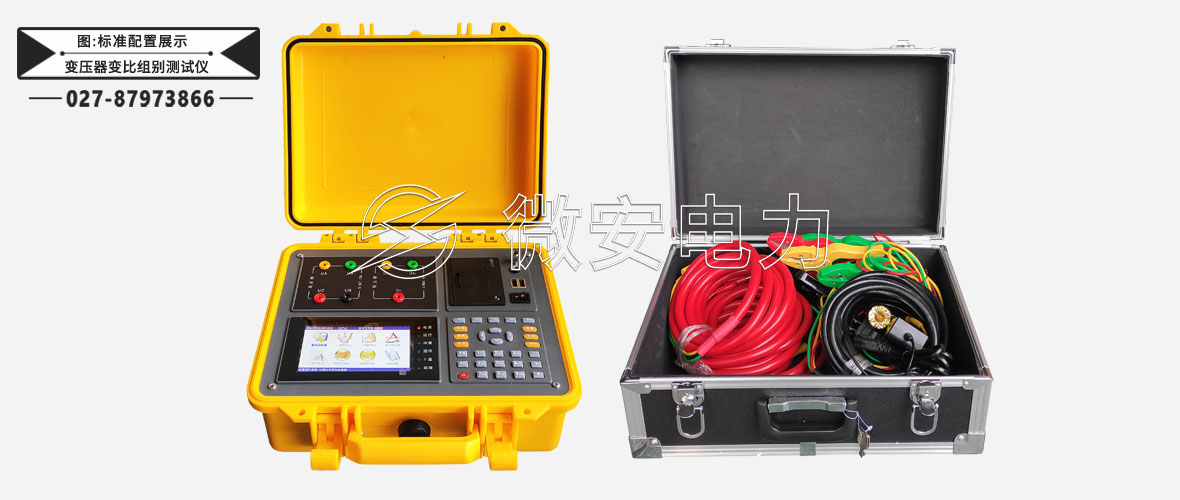

特種變壓器變比測試儀附件配件 --------Accessories
本產品UABC-T多功能變比測試儀詳細清單請以說明書或代銷合同為準
| 多功能變比測試儀 | 1臺 | 打印紙 | 2卷 |
| 測試鉗（高壓側） | 1套(黃綠紅黑) | 充電器 | 1個 |
| 測試鉗（低壓側） | 1套(黃綠紅) | 檢驗報告 | 1本 |
| 合格證 | 1張 | 說明書 | 1本 |
特種變壓器變比測試儀技術應用 --------Technology application
《GB50150-2016電氣設備交接試驗標準》中變壓器變比標準
• 《DL/T 596-1996電力設備預防性試驗規程》也是如下要求
• 電壓等級在35KV以下，且電壓比小于3的變壓器的變比值允許偏差應為±1%
• 其他所有變壓器在額定分接下的變比值允許偏差為±0.5%
• 在其他分接位的電壓比應在變壓器阻抗電壓值(%)DE 1/10以內
• 且允許偏差應為±1%
