一、串級式試驗變壓器

串級試驗變壓器又稱串級式高壓試驗變壓器,是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的一種新型產品,與傳統的工頻試驗變壓器相比既可以單臺使用,又可以幾臺組合起來進行更高電壓的輸出,串級試驗變壓器，體積小，重量輕，易于搬運及運輸。對于高電壓等級下的試驗變壓器，更經濟結構更簡單。由于串級由多個單臺試驗變壓器組合而成，可單獨升壓，避免一臺故障整套不能使用的尷尬局面。

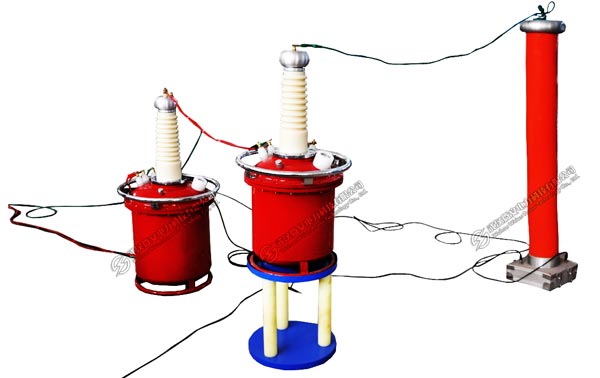

二、串級式試驗變壓器接線

1、串級試驗變壓器接線注意事項

(1)、兩臺試驗變壓器在進行串聯時候，值得注意的是初級繞組的容量要大于次級繞組的容量，可以得到兩實驗變額定電壓相加的峰值電壓。容量下的試驗變壓器做第二級試驗變壓器，但其高壓繞組的額定電流要大于試品回路電流。

(2)、兩臺試驗變壓器在進行串聯時候，串級實驗要注意第一臺試驗變壓器的高壓繞組與第二臺試驗變壓器的低壓繞組任一端短接。

(3)、兩臺試驗變壓器在進行串聯試驗的過程中，次級繞組一定要用絕緣桿墊起來，否則電壓升不上來， 電壓監測的話你要用高壓分壓器監測，控制箱的電壓顯示不是實際電壓。

(4)、在高壓試驗過程中，第一臺試驗變壓器高壓繞組與第二臺試驗變壓器低壓繞組極性一致。

需要特別注意的是，不管是兩級或是三級串，輸出電流嚴禁超出最后一級的額定電流。

三、串級式試驗變壓器的容量確定

1、試驗變壓器容量確定的計算

2、各類被試品的電容量(C)

被試設備的電容量ct可由交流電橋測出。Ct的變化很大，可由設備的類型 而定。典型數據如下：

• 簡單的棒式或懸掛式絕緣子?????????幾十微法
• 簡單的分級套管????????????????100-1000PF
• 電壓互感器??????????????????200-500PF
• 電壓變壓器<1000KVA??????????????-1000PF
• >1000KVA?????????????????1000-10000PF
• 高壓電力電纜和油浸紙絕緣?????????250-300PF/m
• 氣體絕緣???????????????????-60PF/m
• 封閉變電站，SF6氣體絕緣?????????????100-10000PF

3、不同試驗電壓下的安全系數

對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以下列出不同的Vn所選用的K值供參考。

• Vn=50-100 KVK=4
• Vn=150-300 KVK=3
• Vn>300 KVK=2

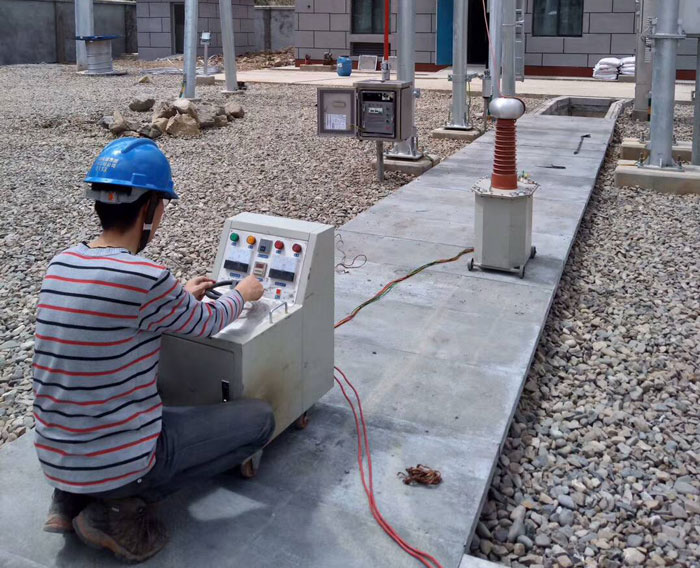

四、使用串級試驗變壓器的注意事項

1、按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地，試驗變壓器的高壓繞阻的x端（高壓尾）以及測量繞組的F端必須可靠接地。

2、做串級試驗時，第二級、第三級試驗變壓器的低壓繞組的X端，測量繞阻的F端以及高壓繞組的X端（高壓尾）均接本級試驗變壓器的外殼，第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。

3、接通電源前，操作系統的調壓器必須調?到零位后方可接通電源，合閘，開始升壓。

4、從零開始勻帶旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20S逐級升壓法；慢速升壓法，即60S逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，再以每秒2％額定試驗電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓，并密切注意測量儀表的批示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

5、試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。

6、本產品有得超過額定參數使用。除試驗必需外，決不允許全電壓通電或斷電。

五、總結:

總結起來我們可以這樣記憶：

串級試驗變壓器，各級電壓要一致。

兩串容量二比一，三串容量三二一。

總體電壓需求和，系統容量最前級。
