絕緣桿和高壓令克棒的區別
發布時間:2022-05-10 11:09:06
閱讀次數: 872次

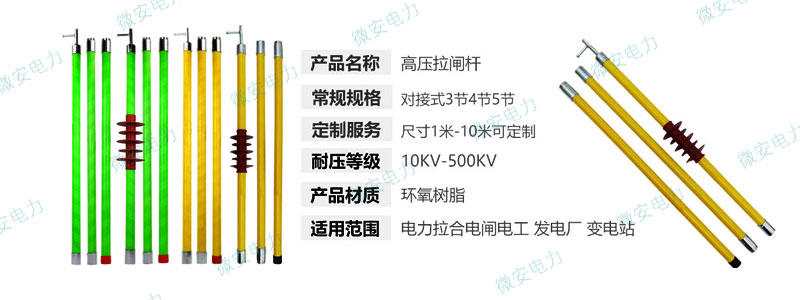

高壓絕緣桿與高壓令克棒通常是一樣的，高壓絕緣桿有很多別稱，除了高壓令克棒、拉閘桿外，還可以叫做高壓絕緣操作桿、高壓拉閘桿和絕緣拉桿等。
高壓絕緣桿與高壓令克棒通常是一樣的，高壓絕緣桿有很多別稱，除了高壓令克棒、拉閘桿外，還可以叫做高壓絕緣操作桿、高壓拉閘桿和絕緣拉桿等。
絕緣桿由工作頭、高壓絕緣桿和握柄三部分構成，主要用于閉合或打開高壓隔離開關，裝拆攜帶式接地線，和進行測量試驗等，是電力作業時常用的安全工具之一。

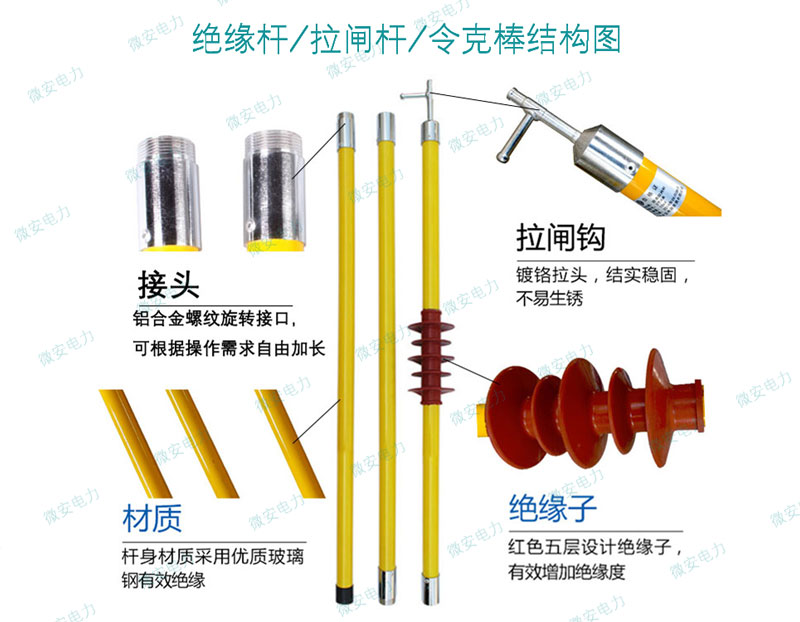

絕緣桿的結構
絕緣桿由合成結構制成，主要由工作部分、絕緣部分和手握部分構成。工作部分大多由金屬材料制成，樣式因功能不同而不同。用于完成操作功能，它裝在絕緣桿的Z上端，用來直接接觸帶電設備。工作部分的長度在滿足工作需要的情況下，應該盡量做到短些，一般長度不應C過50～80mm，以避免由于過長而在操作中造成相間短路和接地短路。
絕緣部分和手握部分是用環氧玻璃布管、塑料帶、膠木等制成，材料要求耐壓強度高、耐腐蝕、耐潮濕、質量輕、便于攜帶。兩者之間由護環隔開。交接處應有明顯的標志，各節之間一般用金屬材料進行連接，連接應牢固。絕緣部分用于絕緣隔離，所以絕緣部分須光潔、無裂紋或硬傷。 ? ? ? ?

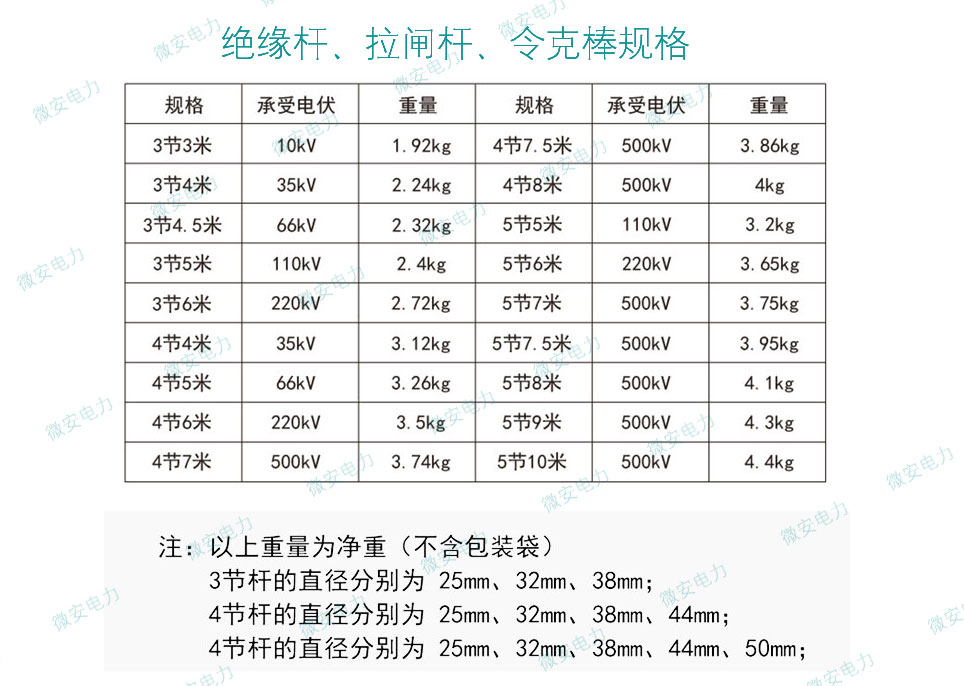

絕緣桿的規格
絕緣桿的規格可分為插銷式、分節式、可調式以及全天候式等形式。 ? 為了保證操作時有足夠的絕緣安全距離，根據電壓等級的不同，絕緣桿的絕緣部分長度不得小于有效絕緣長度值。
絕緣桿Z小有效絕緣長度
| 電壓等級(kV) | 10 | 35 | 63(66) | 110 | 220 | 330 | 500 |
| Z小有效絕緣長度(m) | 0.7 | 0.9 | 1.0 | 1.3 | 2.1 | 3.1 | 4.0 |
根據電壓等級的不同，手握部分的長度不應小于絕緣桿手握部分Z小長度值。
絕緣桿手握部分Z小長度
| 電壓等級(kV) | 10 | 35 | 63(66) | 110 | 220 | 330 | 500 |
| Z小有效絕緣長度(m) | 0.3 | 0.6 | 0.7 | 0.9 | 1.1 | 1.4 | 4.0 |
