35kV及以下管型母線耐壓試驗標準
發布時間:2022-12-08 07:07:15
閱讀次數: 872次
額定電壓為6kv的絕緣管型母線的工頻耐壓試驗擊穿電壓應不小于30kV、額定電壓為10kw的絕緣管型母線的工頻耐壓試驗擊穿電壓應不小于45kV、額定電壓為35kv的絕緣管型母線的工頻耐壓試驗擊穿電壓應不小于110kV
一、管型母線絕緣耐壓試驗標準
管型母線本身是導體，以銅和鋁居多。他的耐壓水平實際是支柱絕緣子的耐壓水平。
根據規范要求，試驗時間為一分鐘，無擊穿，無閃絡為合格。
下表是絕緣管型母線額定絕緣水平
| 額定電壓 （KV） | 1min工頻 耐壓水平 （KV） | 正負極性各10 次沖擊耐壓水平 (KV) | 局部放電水平不大于 （pc） | 15min負極性直流試驗電壓 （KV） | 4h工頻試驗電壓 （KV） |
| 6 | 24 | 75 | 9kv≤20pc | 37 | 20 |
| 10 | 42 | 105 | 13kv≤20pc | 52 | 35 |
| 35 | 105 | 250 | 39kv≤20pc | 125 | 87 |
| 注:負荷循環試驗后的局部放電水平應<=20pc,負荷循環試驗3個周期:5h加熱,3h冷卻,加熱時,導體溫度為95℃,同時施加工頻22kv。 | |||||
二、封閉母線試驗標準
| 序 號 | 項????目 | 周????期 | 要????求 | 說????明 | ||
| 1 | 絕緣電阻 | 大修時 | ?①額定電壓為15kV及以上全連式離相封閉母線在常溫下分相絕緣電阻值不小于50MΩ； ?②6kV共箱封閉母線在常溫下分相絕緣電阻值不小于6MΩ。 | ?采用2500V絕緣電阻測試儀 | ||

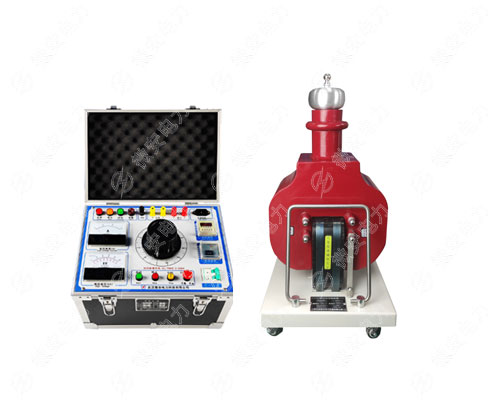

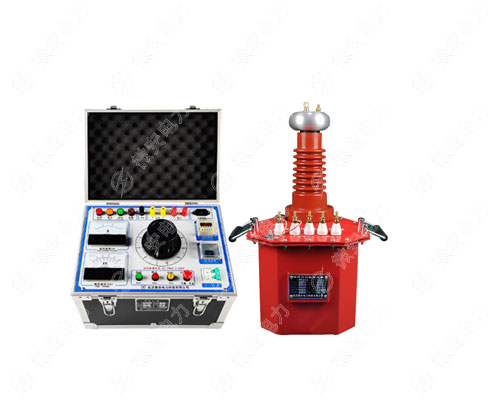

| 2 | 交流耐壓試驗 | 大修時 | 額定電壓(kV) | 試驗電壓(kV) | ?采用UGHV-Y工頻耐壓試驗裝置進行試驗。 | |
| 出廠 | 現場 | |||||
| ≤1 | 4.2 | 3.2 | ||||
| 6 | 42 | 32 | ||||
| 15 | 57 | 43 | ||||
| 20 | 68 | 51 | ||||
| 24 | 70 | 53 | ||||
