案例分析-變壓器變比組別測試結果不正確
發布時間:2022-12-05 08:19:23
閱讀次數: 872次
變壓器變比組別測試結果不正確有諸多原因，今天這是一起變壓器由于銘牌信息不正確，在輸入被篡改后的銘牌信息而造成的測試結果不正確，目前市場上大多以舊充新的變壓器，由于這些不專業的變壓器銷售商胡亂篡改銘牌，如不經過專業測試就投運，是極容易出現電力安全事故的.....
一早技術部同事接到用戶報故障，現場使用UABC-M變壓器變比組別測試儀對一臺10kV/400V、銘牌連接組別為Dyn11的配電變壓器進行現場測試，測試結果超出額定值太多。
我司技術部同事在接到故障后，三步就排除了現場故障，找到了其測試結果不正確的原因-變壓器以舊充新，銘牌不正確，連接組別不正確。
一、客戶反饋不正確的變比組別測試結果

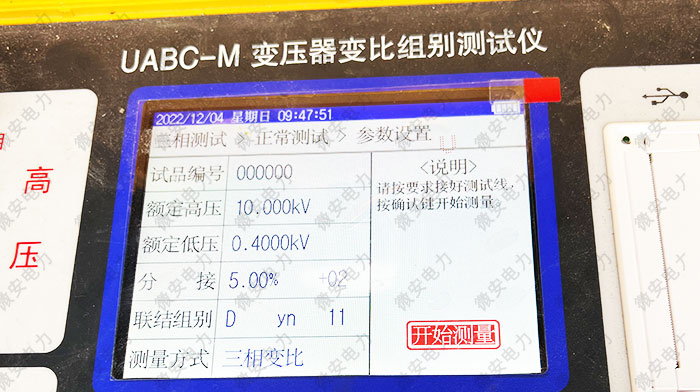

客戶反饋按照變壓器銘牌參數設置，在變壓器額定檔位的理論變壓器應為10kV/400V 即變比值為25，可現場實際測試結果確為28.8， 誤差太大，客戶不確定是變壓器有問題，還是測試儀器不準確。
二、技術部排除現場接線及參數設置不正確的原因

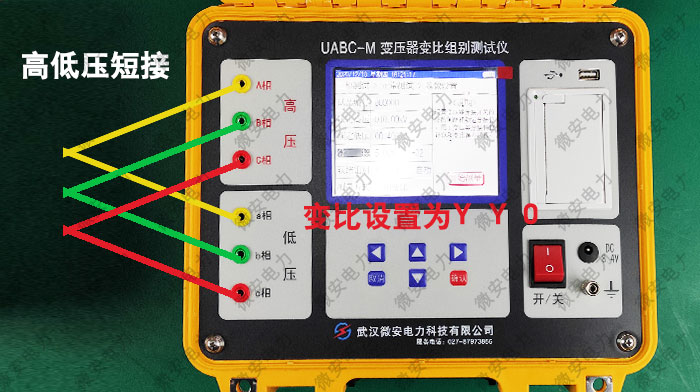

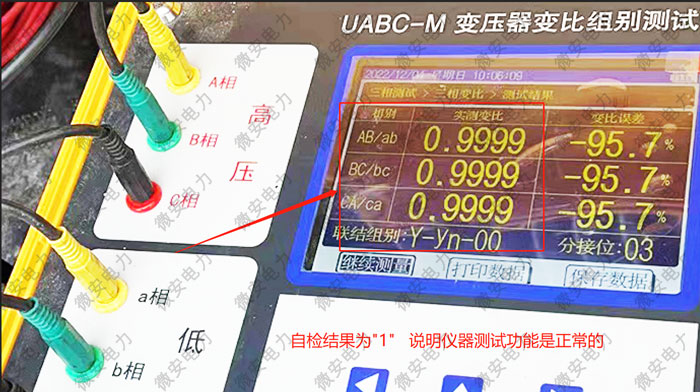

技術部同事與客戶交流，確認變壓器是否拆除全部引線，參數設置是否按照銘牌設置正確，在通過視頻電話確認全部正確， 且測試結果依然不正確后，指導客戶對儀器進行了自檢。 自檢結果顯示儀器的功能完全正確。
三、技術部分析可能造成的原因

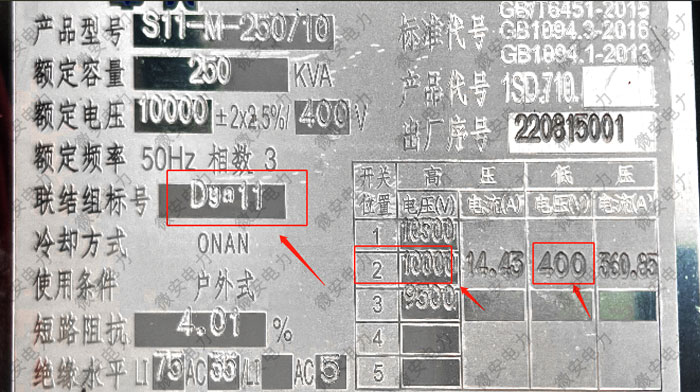

在分析變壓器出廠年月是在2022年8月，且變壓器額定分接位只有3個檔位， 技術部同事懷疑這臺變壓器銘牌信息不正確，可能是翻新變壓器，其理由有三，第一，變比組別測試不對，通常是因為連接組別不正確，造成的儀器計算不正確，第二是在現在這個時間段，已經很少有3個額定檔位的變壓器了新出廠了，可以說各廠家都停產了幾乎，其三，也就是電力行業這種以舊充新的情況比較多，技術部同事平時工作中也檢測到很多。
四、客戶現場重新測試排查

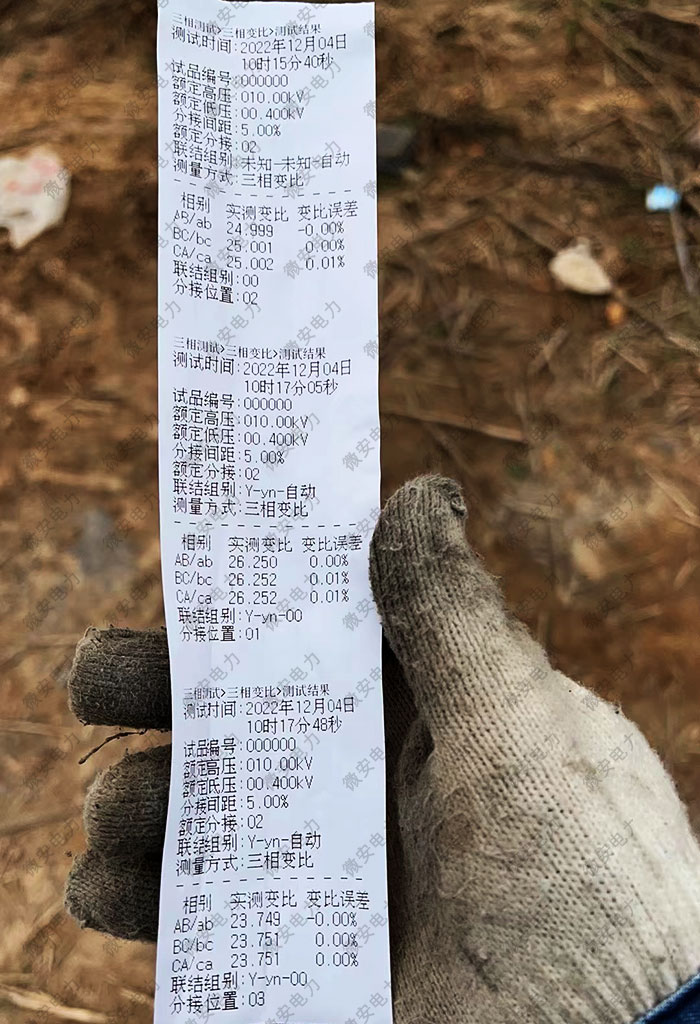

在與客戶交流后， 推薦客戶使用了變壓器變比組別測試儀的"盲測" 功能， 在選擇盲測進行測試后， 果不其然測試結果的變比值完全正確，與預想的完全一致
五、測試結果不正確的結論
綜上所述，這是一起變壓器由于銘牌信息不正確，導致現場測試人員依據銘牌參數去測試，造成的測試結果不正確 ，在結合客戶現場反饋的情況， 初步確定是屬于翻新變壓器，以舊充新。
