經常有客戶問,能否使用常規的接地電阻測試儀對變電站的地網接地電阻進行測試,在我們技術支持工作中回復不可以，需要使用專業的大型地網接地電阻測試儀后，有不少客戶對此不是很理解,下面我們詳細說明一下，首先說明為什么要采用地網接地電阻測試儀進行測試。

一、采用異頻測試大型地網接地電阻的原因

在對接地裝置進行測量時，由于受不平衡零序電流以及射頻等各種干擾，使得測試結果產生很大的誤差。特別是大型接地網的接地阻抗一般很小（一般在0.5Ω以下），干擾帶來的相對誤差更大。為了降低現場干擾的影響，目前采用的方法主要有兩種，一種是增大測試電流，一種是使用異頻法

增大測試電流法是通過加大測試電流（DL/T475-2006標準推薦不宜小于50A）來加大信號電壓和信號電流，從而提高信噪比，減小測量誤差。這種方法由于采用了很大的測試電流，使得設備非常笨重，且布線勞動強度很大，耗時耗力。而且，由于主要干擾與信號同頻，無法從根本上消除干擾的影響，目前而很少采用了。

而異頻法則是通過改變測試電流的頻率來避開工頻干擾，由于信號頻率與干擾頻率不同，就可以通過濾波器來濾除干擾的影響，從而提高測量精度。異頻法由于采用的測試電流較小，因此設備小巧，布線勞動強度也大大減輕。由于具有測試結果穩定可靠和省時省力的優點，異頻法測試已被國內外專家廣泛接受和采用

二、異頻法測試大型地網接地電阻的要求

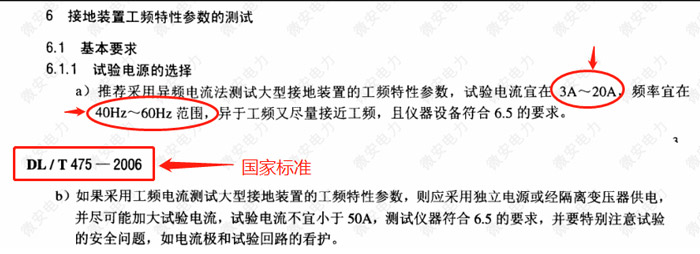

電力行業標準《DL/T475-2006》規定了試驗電流宜在3A~20A之間，測試頻率宜在40～60Hz之間，異于工頻又接近于工頻 所以可以采用45Hz和55Hz兩種頻率進行測量，再計算出50Hz下的等效阻抗，因此測量的準確性和等效性進一步得到提高

三、地網接地電阻測試儀器的選擇

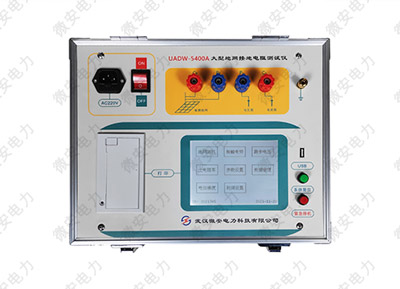

在結合上述情況后，我公司推出了UADW-5400A大型地網接地電阻測試儀，該儀器是針對電力大型地網接地電阻的專用檢測設備，適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率多種測試功能

1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量

2、抗干擾能力強。本測試儀采用異頻法測量，配合現代軟硬件濾波技術，使得測試儀具有很高的抗干擾性能，測試數據穩定可靠

3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網

4、該大地網接地電阻測試儀功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓

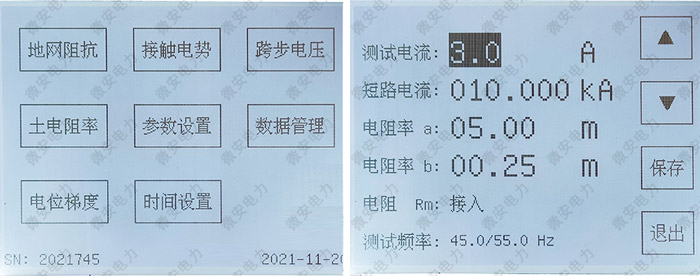

5、操作簡單。全中文菜單式操作，直接顯示出測量結果

6、該異頻地網接地電阻測試儀布線勞動量小，無需大電流線
