變頻互感器綜合測試儀簡介 ----Product introduction
UAFA-1000A 變頻式伏安特性測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
主要特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、可精確測量變比差與角差，比差最大允許誤差±0.1%，角差最大允許誤差±5min，能夠進行0.2S級電流互感器的現場測試，變比測量范圍為1～40000。

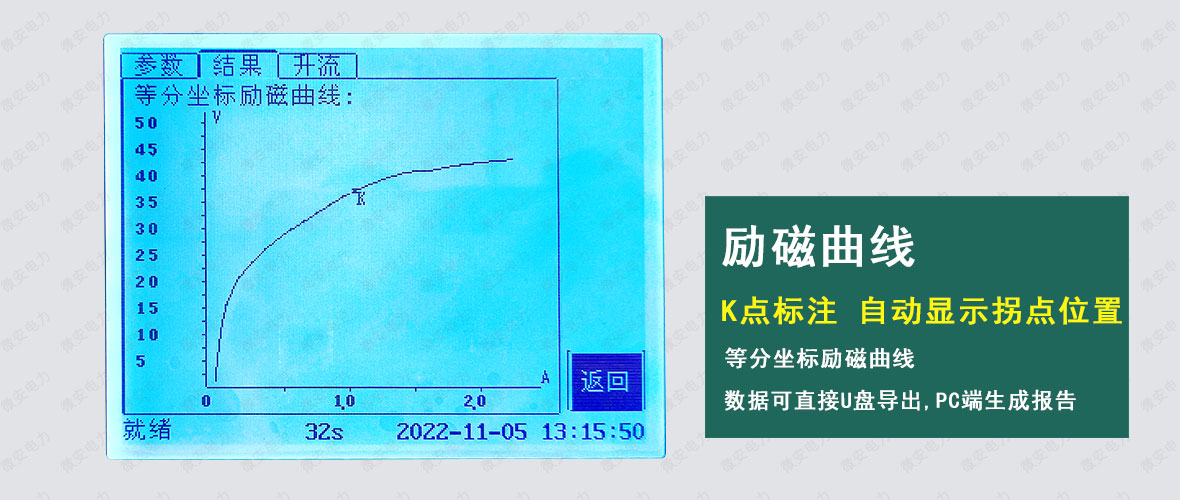

4、基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。

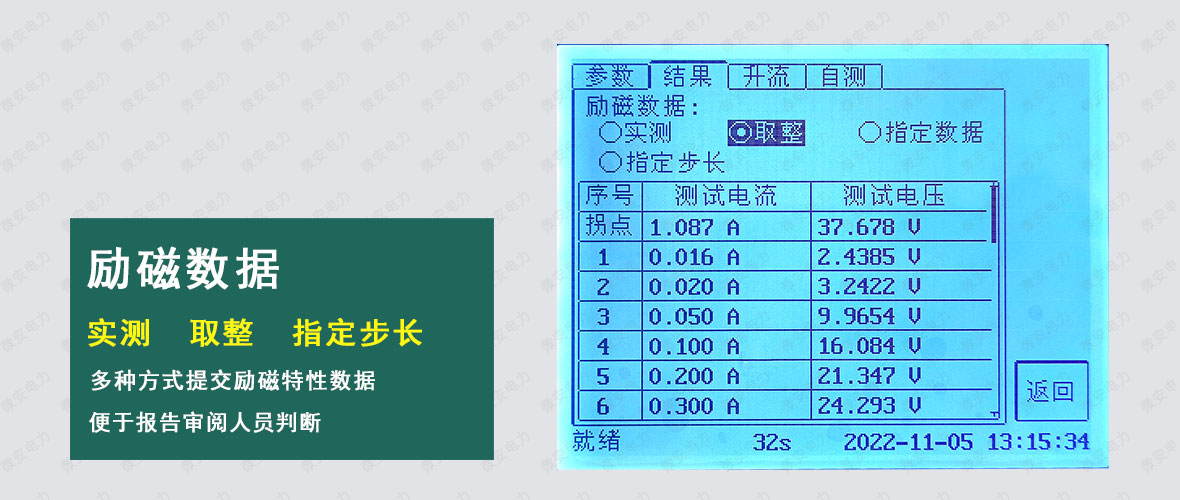

5、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。

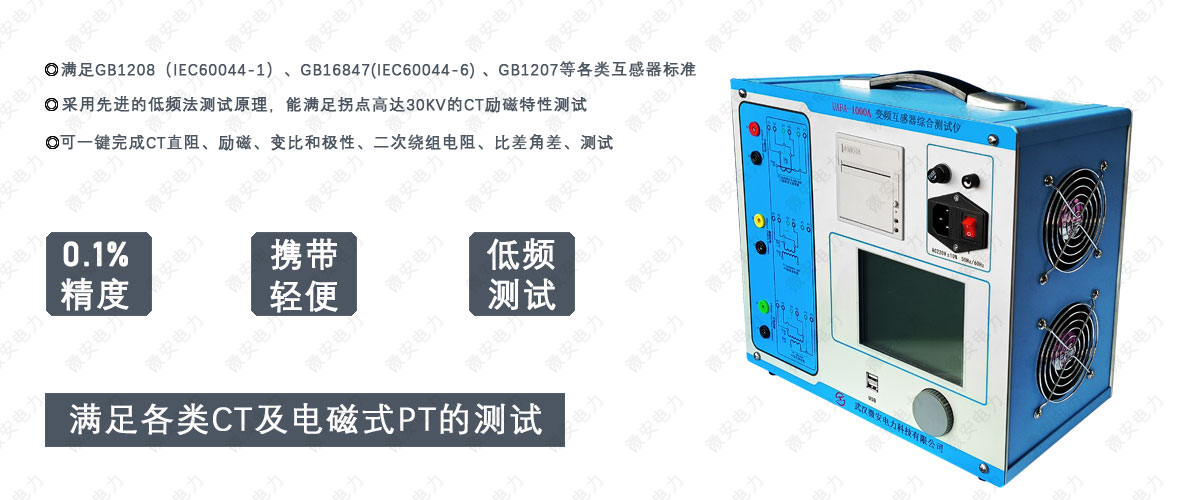

6、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
變頻互感器綜合測試儀參數 ----Technical parameter
| 型號 | UAFA-1000A | |
| 名稱 | 變頻式互感器綜合測試儀 | |
| 測試用途 |
CT：勵磁特性、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求； PT：勵磁特性、變比、極性、二次繞組電阻等測試要求。 |
|
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 允許輸入電壓 | 85Vac～264Vac | |
| 頻率 | 50/60Hz | |
| 允許頻率 | 45Hz～65Hz | |
| 輸入功率 | 800VA | |
| 接頭 | 標準交流插口60320 | |
| CT變比準確度 | 變比1～2000 | 0.05%(典型值)/0.1%(保證值) |
| 變比2000～5000 | 0.07%(典型值)/0.2%(保證值) | |
| 變比5000～40000 | 0.1%(典型值)/0.5% (保證值) | |
| PT變比準確度 | 變比1～2000 | 0.05%(典型值)/0.1%(保證值) |
| 變比2000～5000 | 0.07%(典型值)/0.2%(保證值) | |
| 變比5000～40000 | 0.1%(典型值)/0.5%(保證值) | |
| 相位測量 | 分辨率 | 0.01min |
| 準 確度 | 2min(典型值)/5min(保證值) | |
| 二次繞組電阻測量 | 范圍 | 0Ω～300Ω |
| 分 辨率 | 1mΩ | |
| 準 確度 | 0.1%(典型值)/0.2%±2mΩ(保證值) | |
| 交流負載測量 | 范圍 | 0VA～1000VA |
| 分 辨率 | 0.01VA | |
| 準 確度 | 0.1%(典型值)/0.2%±0.02VA(保證值) | |
| 輸出 | 輸出電壓 | 0Vac～180Vac |
| 輸出電流 | 0Aeff～12Aeff(36Apeak) | |
| 輸出功率 | 0VAeff～800VAeff(1800VApeak) | |
| 環境條件 | 運行溫度 | -10℃～+50℃ |
| 存儲溫度 | -25℃～+70℃ | |
| 相對濕度 | 5%～95%，不結露 | |

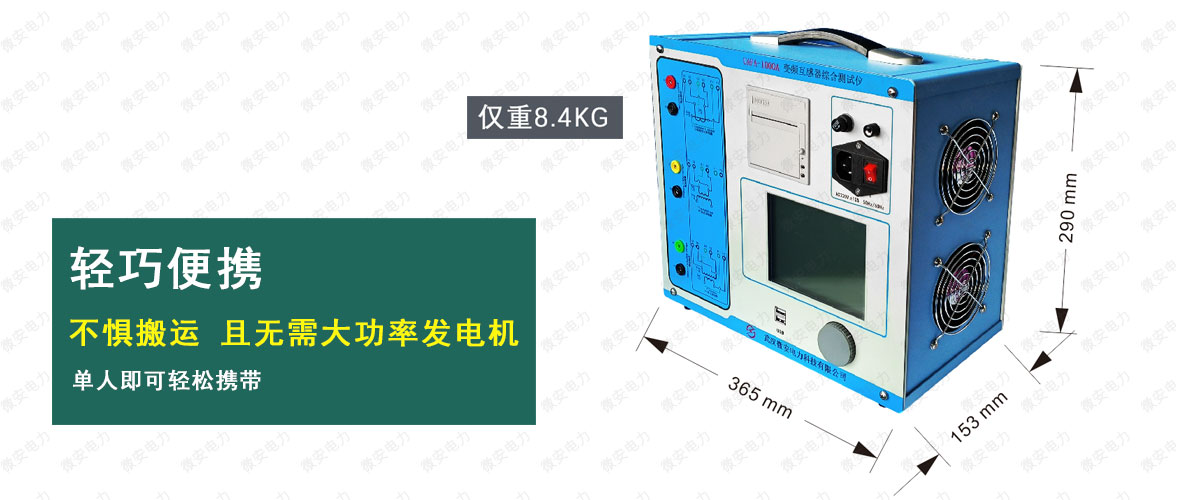

| 物理特性 | 尺寸 | 360×285×145mm3 |
| 重量 | ≈8kg(不包括附件) | |
變頻互感器綜合測試儀圖片 ----Picture display

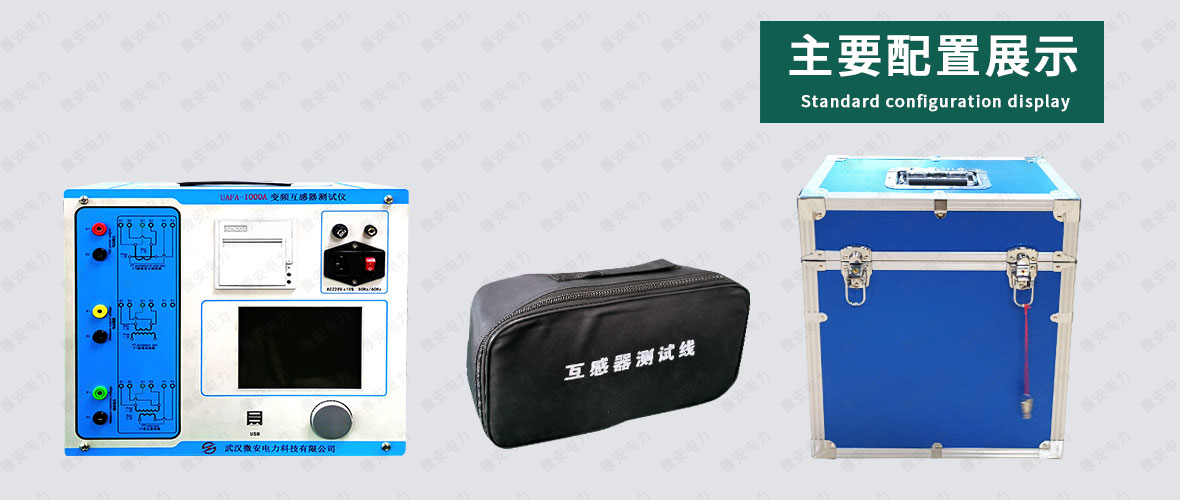

變頻互感器綜合測試儀附件配件 --------Accessories
本產品UAFA-1000A 變頻互感器綜合測試儀詳細清單請以說明書或代銷合同為準
| 變頻互感器測試儀 | 1臺 | 測試線 | 1包 |
| 外機箱 | 1個 | 數據分析軟件 | 1套 |
| 檢驗報告 | 1份 | 說明書 | 1本 |
| 合格證 | 1本 |
