精講丨無銘牌的變壓器如何準確測試容量？

發布時間:2022-04-26 18:14:24 閱讀次數: 872次

目前現場針對無銘牌變壓器或銘牌信息不正確的電力變壓器的容量測試，通常是使用UARS-B變壓器容量及損耗特性測試儀進行測試并判定，如遇到非標變壓器，無法判定的，則可能需要拆運回實驗室進行溫升試驗進而判定容量

在現代社會，因為電力部門在收取工業電費時，無功功率部分的費用是按照變壓器容量來征收的，這就導致很多用戶為了偷逃電費而去修改變壓器銘牌，甚至損毀變壓器銘牌，謊報等辦法。為此，電力部分在現場核查過程中，就必須可以準確的測試到變壓器的額定容量，通常我們會使用UARS-B變壓器容量及損耗特性測試儀完成該項工作

1.變壓器容量現場測試的準備工作

1.1、辦理好停電手續及通知

1.2、準備好經過計量合格的電力變壓器容量測試儀

1.3、準備好現場試驗電源，因容量測試會對比變壓器損耗特性來綜合判定，故需使用調壓器，現場試驗電源容量≥調壓器容量

2.變壓器容量現場測試的接線

2.1按以下圖示接好測試線

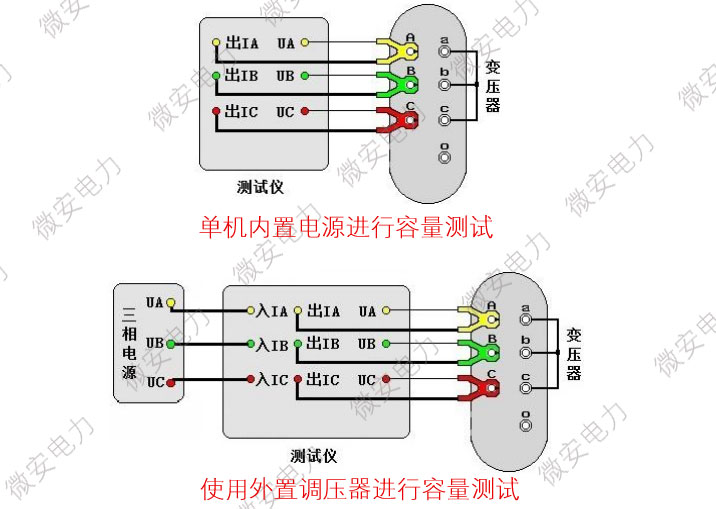

變壓器容量現場測試接線

2.2整個測試環節當中是必須對參數設置準確的，如參數設置的不準確，可能會造成容量測試結果不正確或偏差過大。如不熟悉參數設置，可參照以下定義進行設置

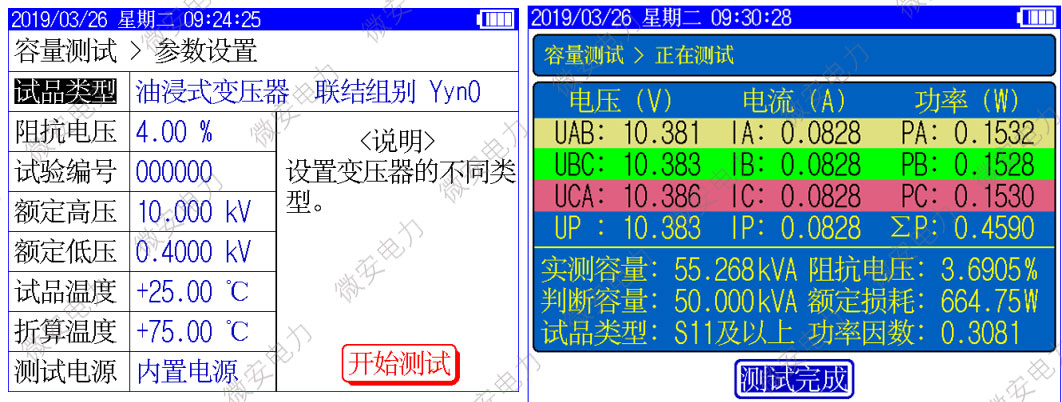

變壓器容量測試參數設置界面

2.2.1試品類型：變壓器按絕緣形式分為“油浸式變壓器”和“干式變壓器”，其中“油浸式變壓器”的聯結組別可選擇“Yyn0”、“Yzn11”、“Dyn11”,因為變壓器不同絕緣形式、不同聯結組別的負載損耗是不同的，因此只有準確輸入此參數才能正確判斷變壓器型式。

2.2.1阻抗電壓：若已知阻抗電壓應輸入阻抗電壓，若不知阻抗電壓必須輸入0，儀器可自動進行判斷；當測試非標變壓器時，需正確輸入此參數，才可測出實際容量。

2.2.1試驗編號：設置本次試驗的編號。

2.2.1額定高壓：設置被測變壓器的高壓側額定電壓值（變壓器的分接檔位必須在額定檔），單位kV。用于區別不同電壓等級的變壓器。相同容量、不同電壓等級變壓器的負載損耗試驗參數值是不同的，要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。

2.2.1額定低壓：設置被測變壓器的低壓側額定電壓值，單位kV。

2.2.1試品油溫：設置被測變壓器的當前溫度值。

2.2.1折算溫度：用于對測試結果做溫度校正，因容量判斷主要的依據為變壓器的短路試驗的數據包括阻抗電壓和負載損耗，我們將所測出的實際數據，按要求校正到折算溫度下，再查表得到被試變壓器的實際容量；國標要求油浸式變壓器的負載損耗應在溫度為75℃時進行，干變根據不同要求分別為100℃、120℃、145℃，所以必須將測試結果校正到折算溫度才能正確判斷變壓器容量。

?2.2.1?測試電源：進行測試時使用的電源。外加電源：使用外接調壓器進行容量測試；內置電源：使用儀器內部電源進行變壓器容量測試，不需要其它外部輔助設備，簡單方便。
