多倍頻感應耐壓試驗裝置簡介 ----Product introduction
SFQ-H電子式多倍頻發生器又稱多倍頻發生器、多倍頻電壓發生器及多倍頻電源發生器，電子式多倍頻發生器適用于變壓器和互感器的感應耐壓試驗，電子式多倍頻發生器采用電力電子技術，多倍頻發生器內部核心部分使用變頻調節器，SFQ電子式多倍頻發生器具有參數預置、保護設置、頻率選擇、電壓調節控制等功能，多倍頻電壓發生器全部采用數字控制技術。
SFQ-H電子式多倍頻發生器是依照DL/T 848.4—2004標準而研發制造而成，SFQ-H電子式多倍頻發生器采用電力電子技術，內部核心部分使用變頻調節器，具有參數預置、保護設置、頻率選擇、電壓調節控制等功能，電子式多倍頻發生器全部采用數字控制技術，內置計算機，8寸彩色液晶顯示，輸出頻率最大到200Hz,專門針對互感器的感應耐壓試驗以及變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，倍頻耐壓是變壓器絕緣試驗中的重要項目,縱絕緣試驗需要通過倍頻電源裝置，施加試驗倍頻電壓，進行耐壓試驗。
SFQ-H電子式多倍頻發生器是為滿足上述要求而設計制造，經過大量用戶使用證明，其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要
主要特點
1、該SFQ-H電子式多倍頻發生器裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組
2、電子式多倍頻發生器采用觸摸式操作方式，配備熱敏打印機進行漢字打印
3、預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出
4、外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力
5、SFQ-H電子式多倍頻發生器體積小、重量輕，便于攜帶，便于大功率化
6、不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出
7、操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低
多倍頻感應耐壓試驗裝置參數 ----Technical parameter
| 容量 | 3-100kVA |

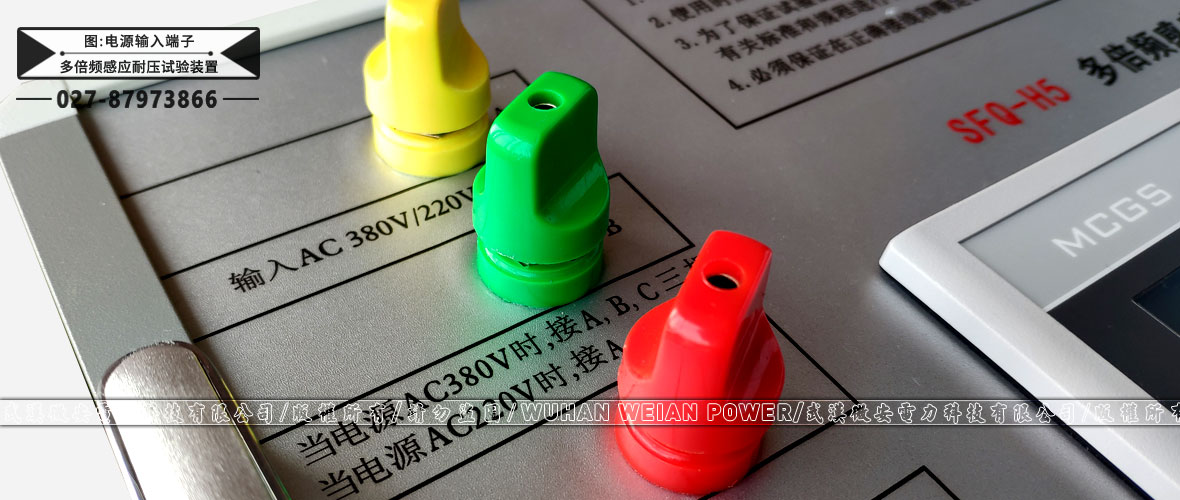

| 輸入電壓 | 交流三相，380V±10%。（注：也可以接入單相 220V 于電源輸入的 A、C 端；此時的容量減半） |
| 電源頻率 | 50Hz |
| 輸出電壓 | 0～400V （加升壓變壓器后電壓可變高，另配） |
| 輸出頻率 | 50Hz，100Hz，150Hz，200Hz、自定義 |
| 波形畸變率 | <3% |

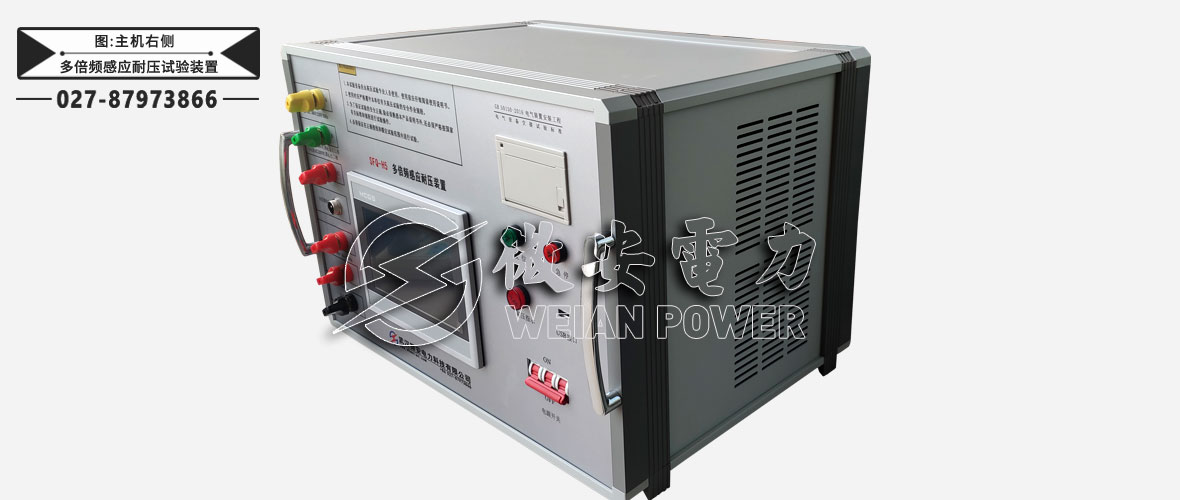

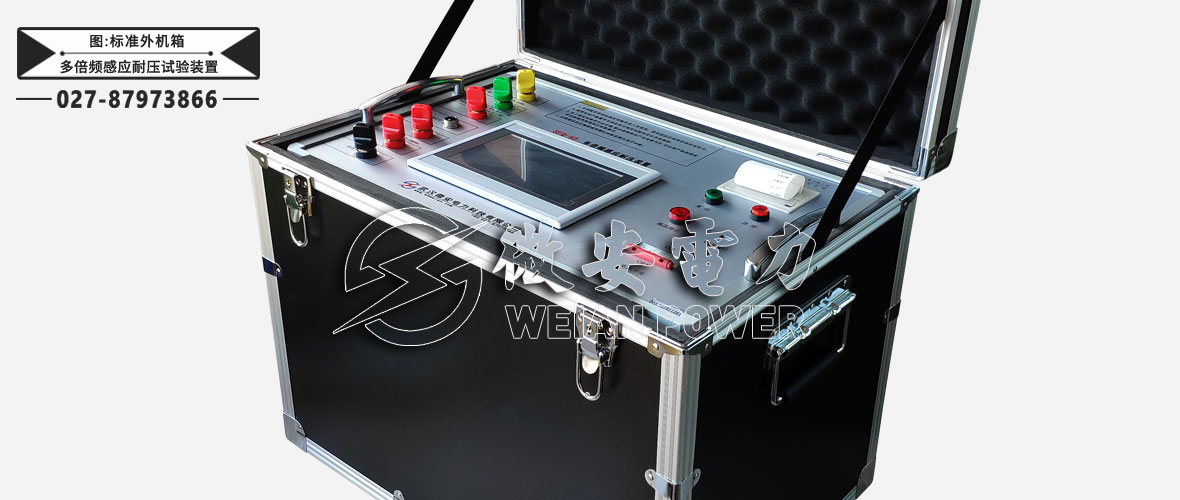

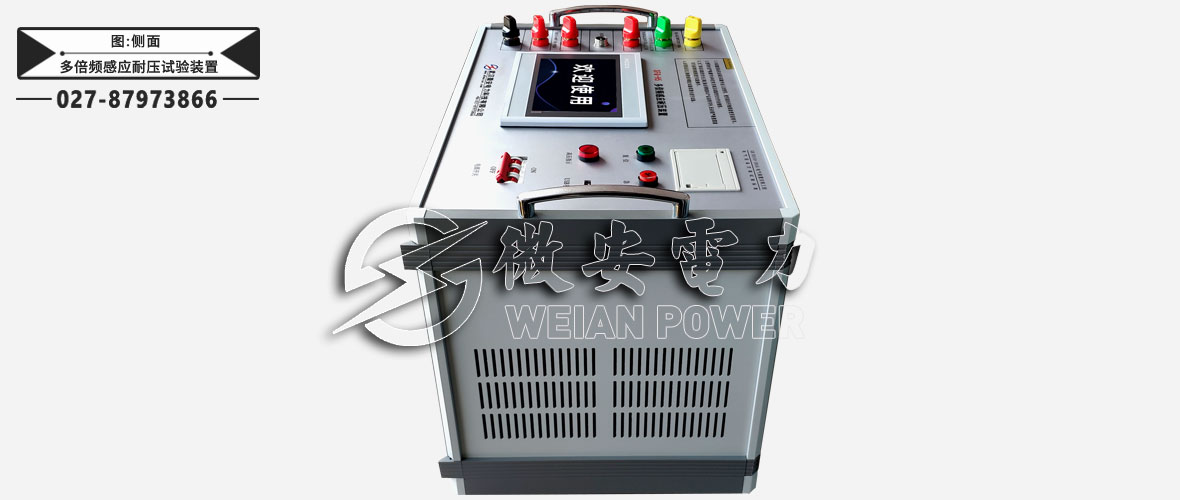

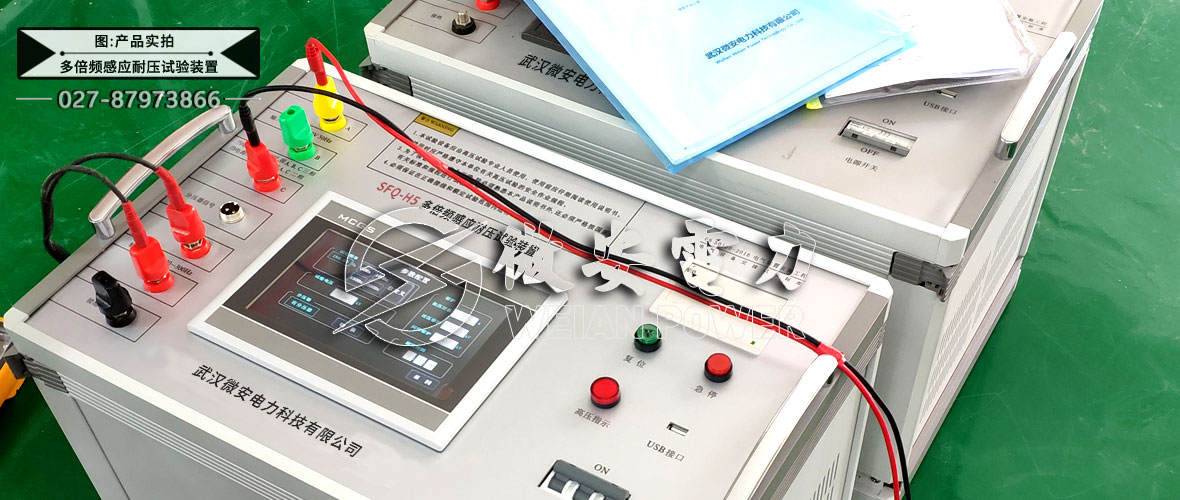

多倍頻感應耐壓試驗裝置圖片 ----Picture display

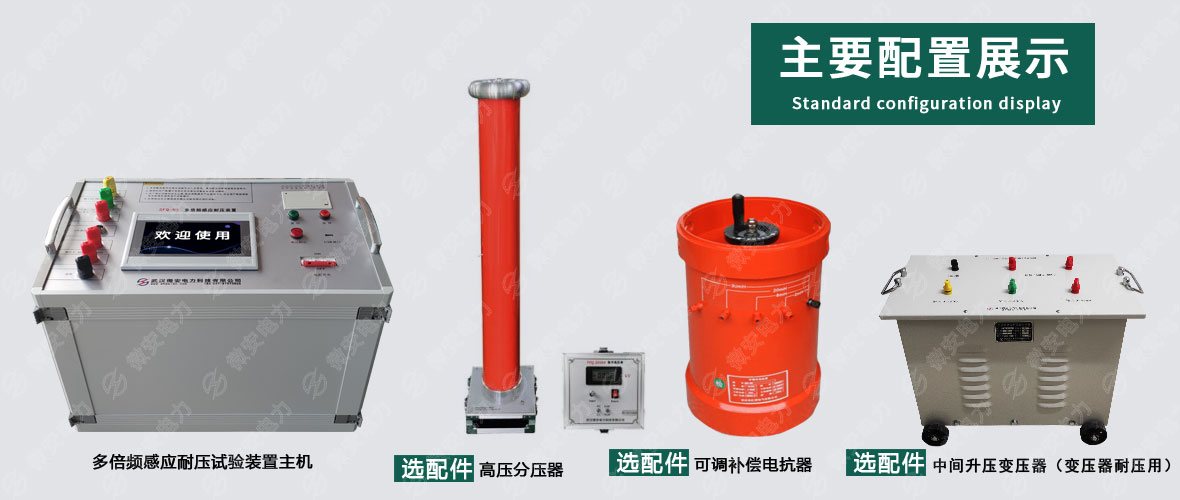

多倍頻感應耐壓試驗裝置附件配件 --------Accessories
本產品SFQ-H多倍頻耐壓試驗控制電源箱詳細清單請以說明書或代銷合同為準
| 多倍頻耐壓試驗控制電源箱 | 1臺 |
| 電源線 | 1根 |
| 接地線、試驗連接線 | 1組 |
| 檢驗報告 | 1本 |
| 說明書 | 1本 |
| 合格證 | 1張 |
?
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
