一、 伏安特性測試

伏安特性測試也叫勵磁特性測試，是對于確定保護用電流互感器(CT)的鐵芯抗飽和特性的常規測試。

伏安特性測試目的: 可以根據得到的伏安特性數據，繪制成5%或10%誤差曲線，從而判定互感器是否可以滿足多倍過流時正常的電流變比功能。

二、 通過誤差曲線結果判斷互感器合格方法

合格要求:保護用電流互感器二次負荷應滿足5%或10%誤差曲線要求，在額定電流倍數下，只要電流互感器二次額定負荷小于5%或10%誤差曲線允許的負荷，即判定該互感器合格

下面舉例說明

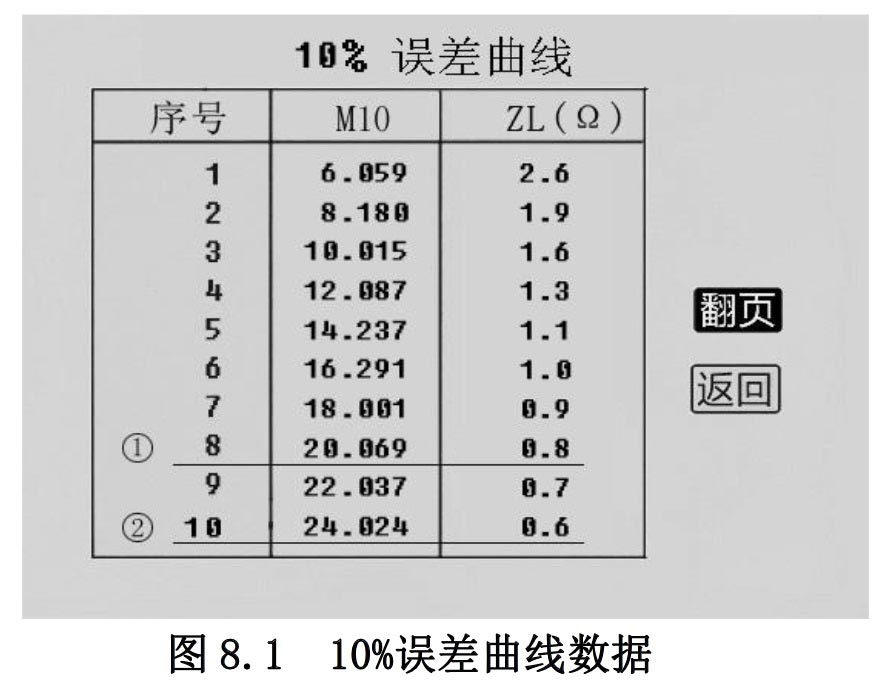

例如銘牌信息為10P20，二次額定負荷15VA，二次額定電流5A的電流互感器。其中10P20的10為準確級（誤差極限為10%），需查看10%誤差曲線（如該數字為5即查看5%誤差曲線），P為互感器類型（保護級），20為準確限值系數（20倍的額定電流）。其10%誤差曲線如圖8.1所示。

由二次額定負荷與二次額定電流，得二次額定負載：15VA/(5A*5A)=0.6Ω。有兩種方法判斷互感器是否合格

方法一:      在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上的理論負荷。如圖8.1中帶下劃線的序號8的數據，電流倍數為20.069倍（接近20倍）時，所允許的二次負荷為0.8Ω，大于該CT的額定負荷0.6Ω，判定該互感器合格

方法二   :   在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數。如圖8.1中帶下劃線的序號10的數據，在二次負荷為0.6Ω（接近0.6Ω）時，所允許的電流倍數為24.024，大于該CT的額定電流倍數（20倍），判定該互感器合格

以上兩種方法選用任意一種，即可對互感器伏安特性綜合測試儀的測試結果進行判斷。
