使用GTB系列干式試驗變壓器進行耐壓試驗時需要注意些什么？

GTB干式試驗變壓器是什么？

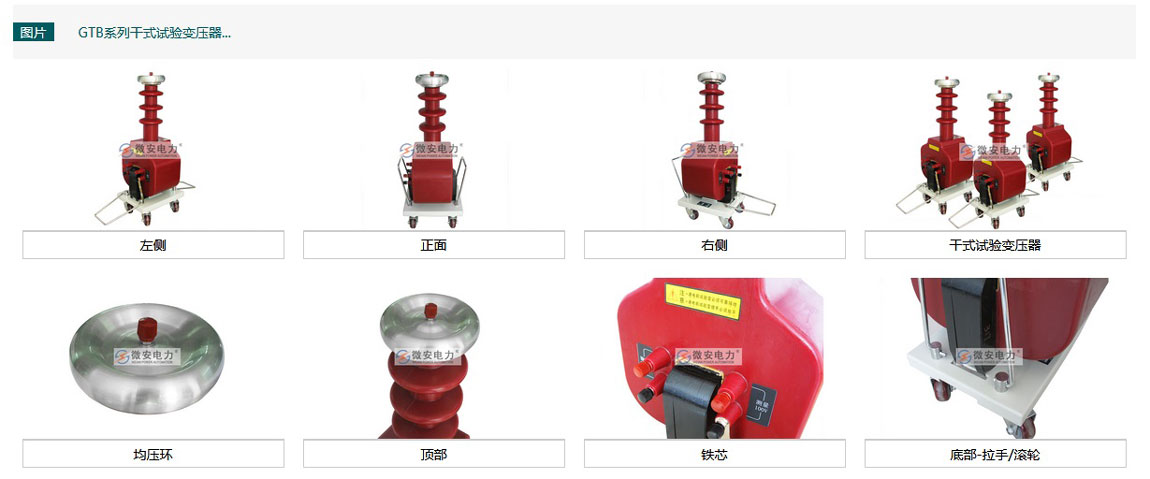

GTB系列干式試驗變壓器是一款專用于電氣設備進行交流耐壓試驗的專用升壓設備,因其絕緣材料采用環氧樹脂進行澆筑而成,故有了干式之稱，又因其與容量相同，電源線相同的油浸式試驗變壓器相比，具有重量輕、體積小、造型美觀、性能穩定，故成為了電力系統及各電力用戶在現場檢測各種電氣設備的絕緣性能的首選耐壓設備。

一、GTB干式試驗變壓器試驗時的注意事項

(1)試驗前，要將高壓干式試驗變壓器的外殼" 〨 "端，電源控制箱的接地端" 〨 "必須良好接地，否則將危及人身與設備的安全

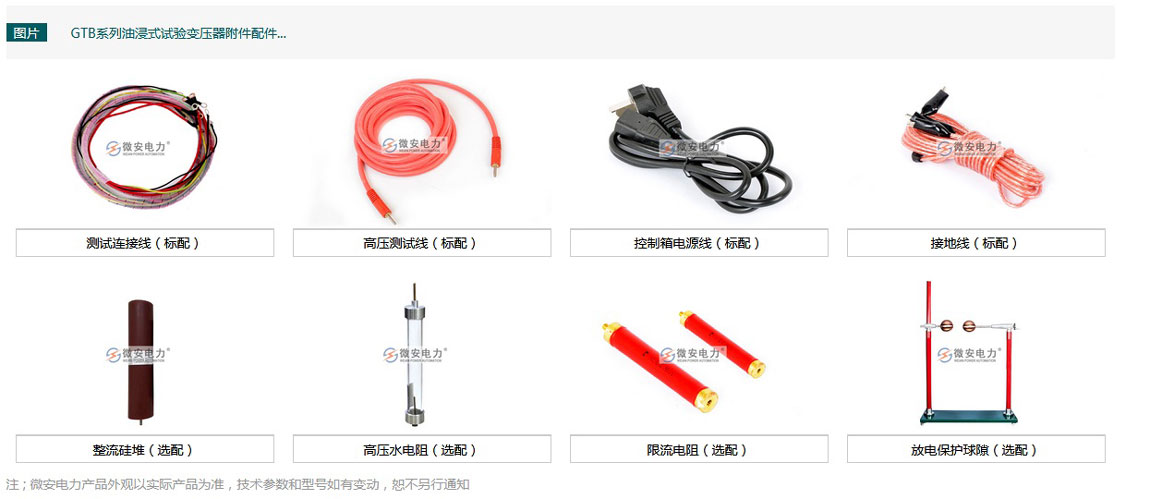

(2)操作前必須熟悉高壓試驗變壓器與電源控制箱的電氣原理理接線圖。如果是進行直流耐壓與泄露試驗時，可先將高壓硅堆（高壓整流二極管）或直流數字微安表旋在高壓干式試驗變壓器的高壓端。

(3)準備完畢，檢查電源及接線無誤后，可合上總電源開關，此時紅色開關指示燈也亮。假如不亮應把調壓器手柄按逆時針方向返回零位，紅色停止按鈕上的指示燈亮，否則起動按鈕拒絕合作。

(4)按下起動按鈕，綠色按鈕指示燈亮，這時按順時針每秒1.5-2千伏的速度均勻緩慢地旋動調壓器手柄，高壓逐步上升并密切注意電壓表的指示及試品情況，直到調到所需試驗高壓為止。

(5)根據要進行耐壓試驗的產品的試驗時間，來拔動定時器所需定時時間再按下定時與報警開關，即在規定的時間里測試產品耐壓，然后報警告知，若被測產品被擊穿，過流繼電器自動跳閘，此時電壓表值讀數，即為產品擊穿電壓之值。

(6)如需保護被測產品免被擊穿，可先在高壓側連續接放電保護球隙調整保護球放電電壓為試驗電壓的1.15倍左右。
