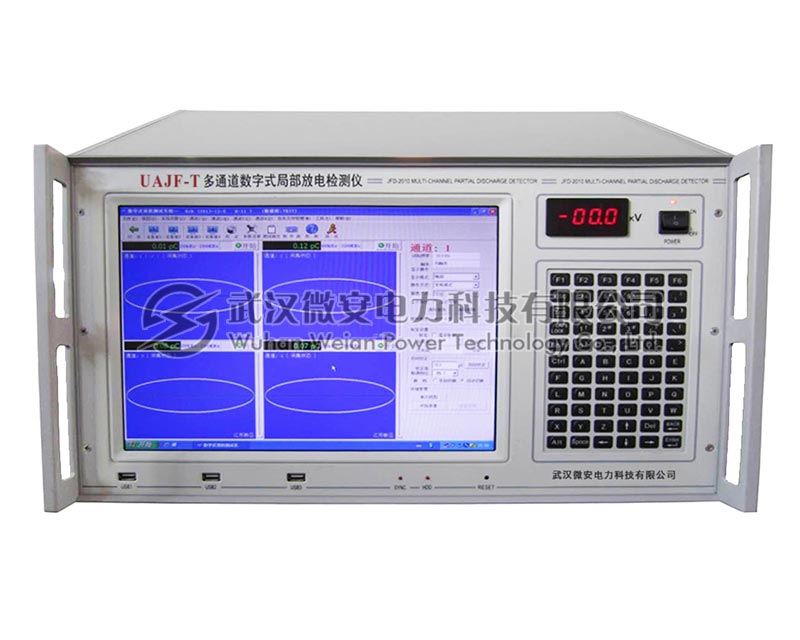

局部放電測試儀運用的原理是脈沖電流法原理，即產生一次局部放電時， 試品 Cx 兩端產生一個瞬時電壓變化Δ u，此時若經過電 Ck 耦合到一 檢測阻抗 Zd 上，回路就會產生一脈沖電流 I，將脈沖電流經檢測阻 抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量 q）。

當局放儀根據試驗結果出示放電波形圖譜時，就需要根據波形的一些特點對試品的放電情況進行分析。分析局部放電測試儀的波形，可參考以下幾個要點。

(一)初步的頻譜分析在試驗室的模擬試驗與現場高壓設備的實測有較好的一致性

1)不同類型的放電（包括干擾）的譜圖是不同的。

2)內部放電波過程與回路參數有關，但不同的放電所反映的波形是有差別的。

(二)放電波形與放電類型和放電幅值有關。

1)沒有貫穿電極或間隙的放電過程快，頻譜特性差別不大。

2)貫穿間隙之間的或放電量很大的放電則波過程較長，低頻分量重，有低頻振蕩波尾。頻譜的主頻分量在40~80kHz，其他高頻分量占的比例很小。

3)空氣中放電如電暈、氣泡放電等幅值較小的放電前沿陡，上升沿約為0.5μs．頻譜分析顯示有豐富的高頻分量。

4)屬于場強集中放電時的放電量都較小，放電基本無振蕩，放電高頻率分量占的比例大，在600kHz時尚有較大的分量。當放電為貫穿電極的放電時，通常會產生振蕩。在油中的放電過程較長，達200μs，而空氣中的放電過程則小于100μs。

(三)變壓器類試品有電感

放電信號經過電感后要發生變化，高頻分量受到削弱，同一放電在變壓器不同點測到信號的頻譜特性要視放電部位而定，如放電點距兩個測點的電氣距離相近，則不同點測得的信號是一致的。由此特點，可據不同點波形和頻率特性的變化來判斷放電類型及位置。

(四)變壓器的高低壓影響

由于變壓器的高低壓間的衰減可達10倍，如放電靠近低壓側或中性端，這樣， 5000pC的放電在高壓側測到的信號會小于500pC，從而可能誤將變壓器看作無故障產生。

這時，可用波形分析來判斷設備是否有故障性放電。當故障放電處于臨界時，并非每周期都產生放電，有時甚至會持續數秒不放電。

頻率特性分析是對每一次放電的整個波過程進行的，因此當某一頻率分量大于其他頻率分量很多時，尤其是在100kHz以下頻率分量較大時，在振幅譜上就不易看出其他頻率分量了，尚需進一步對每個波過程的波頭（高頻部分）進行單獨分析，觀察其頻率的變化也是很有價值的。
