本文從定子絕緣電阻和轉子絕緣電阻分別進行說明，便于大家更深層次了解水內冷發電機絕緣電阻測試儀。

一、定子絕緣電阻的測量

通水測量時，由于兆歐表要供給較大的流經水中的電流，需要有足夠容量的兆歐表，且能補償水路中直流極化電勢對測量的影響和防止測試完畢時試品電容對并聯水阻放電而損壞表頭。

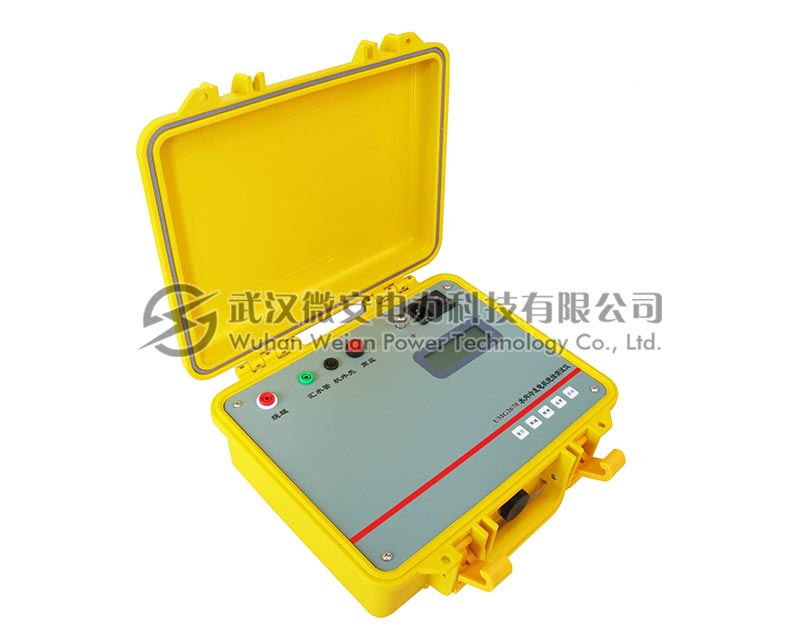

為了滿足這些要求，微安電力制造了一種UMG2678水內冷發電機絕緣電阻測試儀，專供水內冷電機測量絕緣電阻用。

絕緣電阻測試儀測試方法及判斷標準與一般空冷發電機相同。在吹水后或新安裝未充水時，可用普通兆歐表進行絕緣電阻和吸收比的測量。

二、轉子絕緣電阻的測量

測量轉子絕緣電阻時，由于無法采用屏蔽，將水電阻排除，因而在通水時，是連同水電阻一起測量的。其電阻值較低，一般在5kΩ左右，如果水質不良可能低到2kΩ。通水時可用萬用表進行測量。未通水時的測量與一般空冷電機一樣，同樣能滿足1MΩ/kV的要求。
