電纜直流耐壓試驗裝置使用注意事項
發布時間:2019-07-10 17:42:21
閱讀次數: 872次
電纜直流耐壓試驗裝置目前按國標要求，一般是采用直流高壓發生器，直流高壓發生器一般又分為正極性直流高壓發生器、負極性直流高壓發生器,電纜直流耐壓一般采用負極性直流高壓發生器

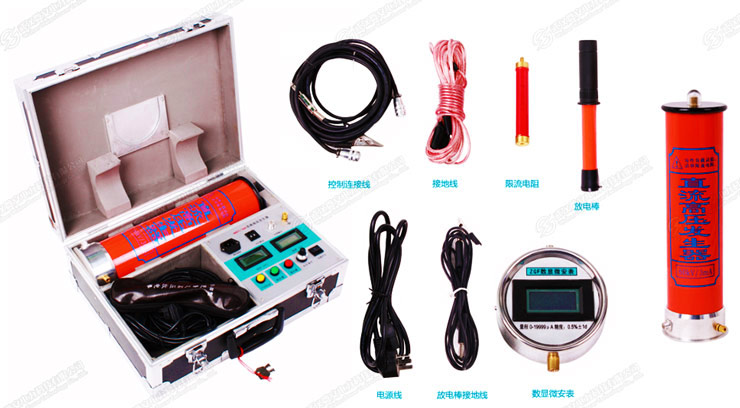

電纜直流耐壓試驗裝置
電纜直流耐壓試驗裝置目前按國標要求，一般是采用直流高壓發生器，電纜直流耐壓耐壓又稱電纜泄露電流試驗，所以采用的是同一種裝置，目前直流高壓發生器常規規格分為60kv/120KV/200KV/500KV/1000KV等常用規格，滿足各個電壓等級的電纜直流耐壓試驗。
電纜直流耐壓和泄露電流試驗裝置使用注意事項
(1)微安表接在高壓端。絕緣良好的電纜泄漏電流很小,一般在幾十微安以下,而設備 及引線的雜散電流相對較大,影響較大。這時微安表接在低壓端,會有較大誤差。
(2)兩端頭屏蔽。電壓在35kV及以上的電纜,由于試驗電壓高,通過被試品表面及周 圍空間的泄漏電流相當大,所以電纜兩端的終端頭均應屏蔽。但是在電纜較長時不容易 實現
(3)在高壓側測量電壓。如電纜較長、電容量較大時,在整流回路中引起電壓降,低壓 側的表計將不能反映高壓側的實際電壓,故需要在高壓側直接測量電壓。
(4)試驗電壓太高時需要用倍壓裝置。35kV及以上電壓等級電纜需要的試驗電壓很高, 般單級直流裝置不能滿足試驗要求,需要采用倍壓裝置。
