配電網電容電流測試儀簡介 ----Product introduction
目前配電網的故障很大程度是由于線路單相接地時電容過大而無法自行息弧引起的。因此,我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時,應裝設消弧線圈以補償電容電流,這就要求對配網的電容電流進行測量以做決定
傳統的測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等,這些方法都要接觸到一次設備,因而存在試驗危險、操作繁雜,工作效率低等缺點
我公司新研發的UACI-500配電網電容電流測試儀,可直接從PT的二次側測量配電網的電容電流,由于從PT開口三角處注入的是微弱的異頻測試信號,所以既不會對繼電保護和PT本身產生任何影響,又避開了50Hz的工頻干擾信號,同時測試儀的輸出端可以耐受100V的交流電壓,即使測量時系統有單相接地故障發生,亦不會損壞PT和測試儀,因而無需做特別的安全措施,使這項工作變得安全、簡單、快捷,且測試結果準確、穩定、可靠。

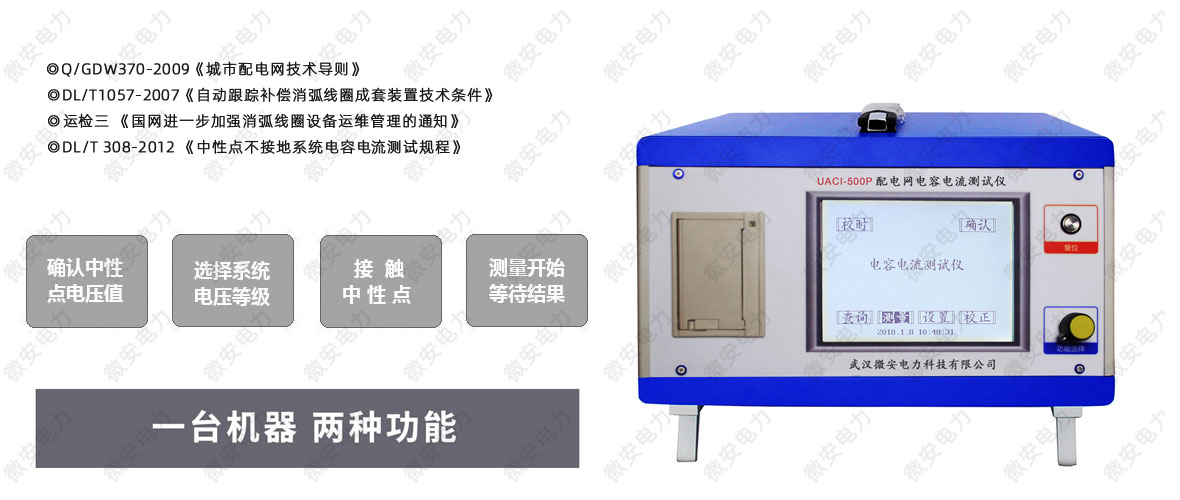

配電網電容電流測試儀-功能展示
型號 | UACI-500P | UACI-500PZ | UACI-500PZP |

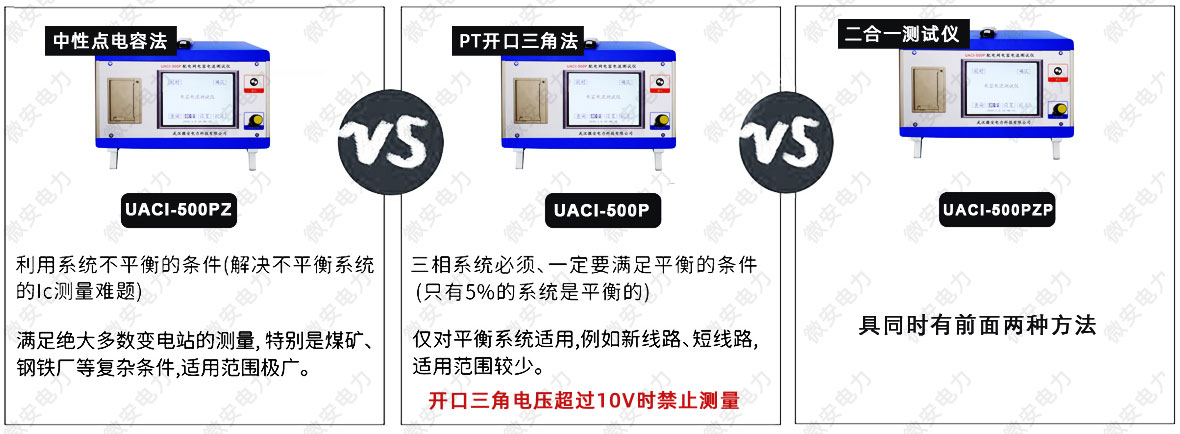

方法 | PT開口三角異頻信號注入法 | 中性點外加電容法 | 中性點外加電容法+>PT開口三角注入法 |
條件 | 三相一定要滿足平衡的條件 | 利用系統不平衡條件,解決不平衡Ic測量難題 | 適用運行不平衡環境和煤礦礦系統 |
范圍 | 只對平衡的系統適用;新線路、短線路 | 滿足變電站測量;特別是煤礦、鋼鐵等復雜條件 | 運行不平衡的環境和煤礦礦系統 |
部位 | 低壓側的PT開口三角形(0V) | 高壓側的中性點(小于300V) | 3-66kV中性點不接地系統電容電流的測量 |
范圍 | ≤250A 即Cx≤120μF | 對地總電容 ≤120μF(三相對地) 電容電流 ≤100 A(35kv系統) 電容電流 ≤200 A(6、10kv系統) | 對地電容:0.5 ~ 120μF (三相對地) 電流量程:1A ~ 250A |
精度 | 當10A≤Ic≤130A 即9μF<Cx≤120μ |
0.5μF~1μF ±10% 1μF~90μF ±5% 90μF~120μF ±10% |
0.5~5μF ±10% |
尺寸 | 310×300×170 mm | 320× 200×150 mm | 460mm×245 mm×425mm(主機箱) 580mm×300 mm×150mm(附件箱) |
配電網電容電流測試儀-適用范圍
配電網電容電流測試儀參數 ----Technical parameter
測量范圍 | 對地總電容 ≤120μF(三相對地); 電 容 電流 ≤1000?A(66kV系統) 電 容 電流 ≤700?A(35kV系統) 電 容 電流 ≤200?A(10kV系統) 電 容 電流 ≤100?A(6kV系統) |
電容測量精度 | ±10%±5個字 ???0.5μF~1μF??? ±5% ????????????1μF~90μF???? ±10%???????????90μF~120μF?? |
電流測量精度 | ±10%???????????電容電流<10A ±5% ???????????電容電流10A-500A ±10%???????????電容電流500A-1000A |
環境溫度 | -10~50℃ |
相對濕度 | ≤90% |
工作電源 | AC 220V?±?10% ???50?Hz?±?1% |
外形尺寸 | 310×?300×170?mm |
儀器重量 | 10kg |
配電網電容電流測試儀圖片 ----Picture display

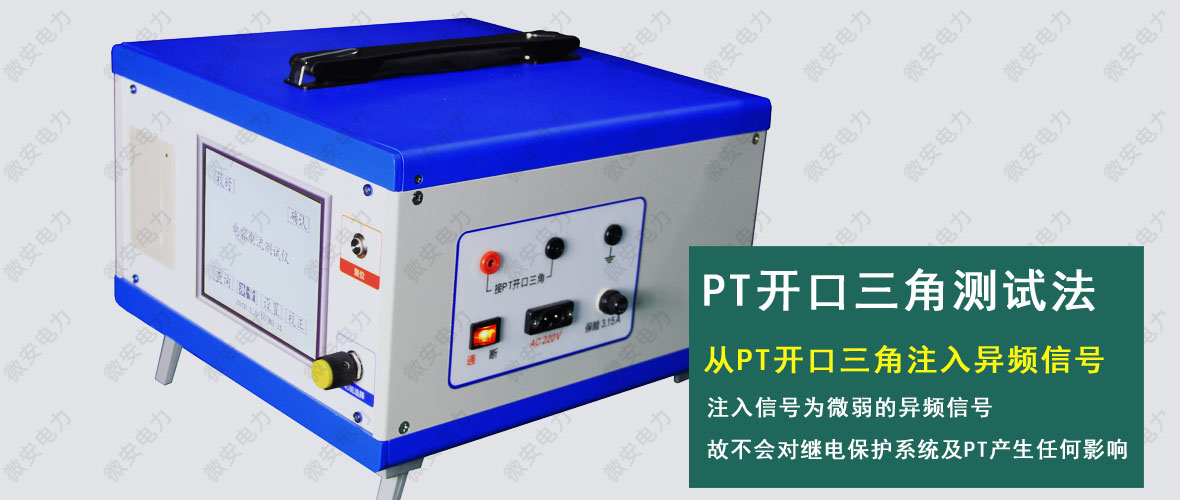

配電網電容電流測試儀-PT開口三角法

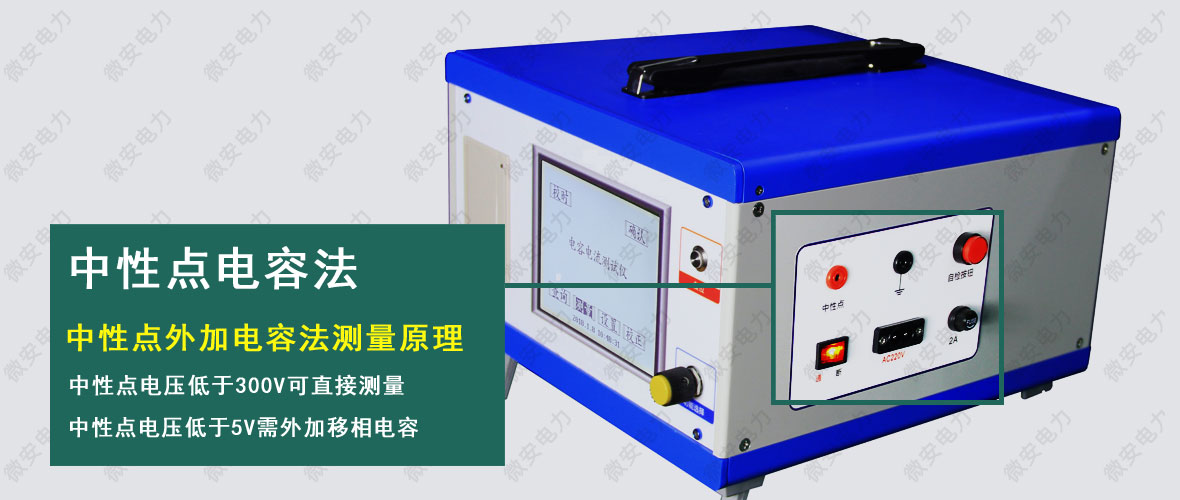

配電網電容電流測試儀-中性點電容法
注:1.二合一電容電流測試儀產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知,如有盜用或復印行為,將追究法律任。
? 2.了解更多微安電力產品信息請進入 產品中心,服務熱線:027-87973866。
配電網電容電流測試儀附件配件 --------Accessories
本產品UACI-500P/500PZ/500PZP配電網電容電流測試儀詳細清單請以說明書或代銷合同為準
測試主機 | 1臺 | 專用分壓器FYQ | 1個 |
高壓電容 | 2個 | 高壓速熔保險管 | 2只 |
保護間隙 及連接線 | 1個 | 高壓電纜 | 1根 |
保險管(1A) | 5只 | 電源線 | 1只 |
4米接地線 | 2根 | 產品合格證 | 1枚 |
出廠測試報告 | 1份 | 說明書 | 1份 |
配電網電容電流測試儀技術應用 --------Technology application

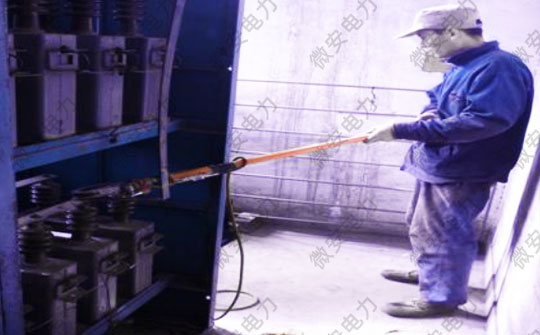

電容電流測試現場準備工作
? 使用前,儀器必須可靠接地
? 必須斷開現場的補償裝置、消弧線圈

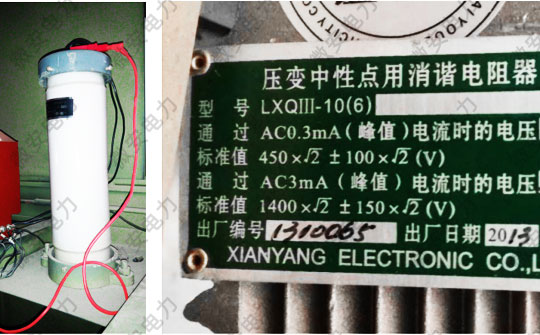

? 短接高阻消諧器
? PT開口三角法只能從電磁式PT的二次側測量電容電流
? 測試時需保障被測系統處于無故障運行狀態
電容電流測試的意義
? 我國的電力規程明確規定
? 10kV系統的單相接地電容電流不得大于30A
? 35kV系統的單相接地電容電流不得大于10A
? 如超出以上電流值,必須裝設消弧線圈補償電容電流
? 另外為避免線路對地電容與電磁PT發生諧振過電壓
? 也必須準確測量電力系統的對地電容值
