10kV線路通常分為架空線路和電纜線路,下面就這兩種線路的核相方法進行仔細的介紹

架空線路我們是采用直接接觸核相，屬于高壓核相，而電纜線路，目前大部分都只能在帶電顯示器部位核相，屬于低壓核相

無線高壓核相儀———儀器采購 :張經理 153-7708-1310 （微信同號）

在此我們首先要選用一臺合適的無線高壓核相儀，來完成此項工作，需要注意核相儀器的選擇核相電壓在100V以下也可以核相的，因為帶電顯示器電壓很多都是100V，推薦是采用我司生產的UTAG-8000無線高壓核相儀完成。

一、10kV架空線路核相

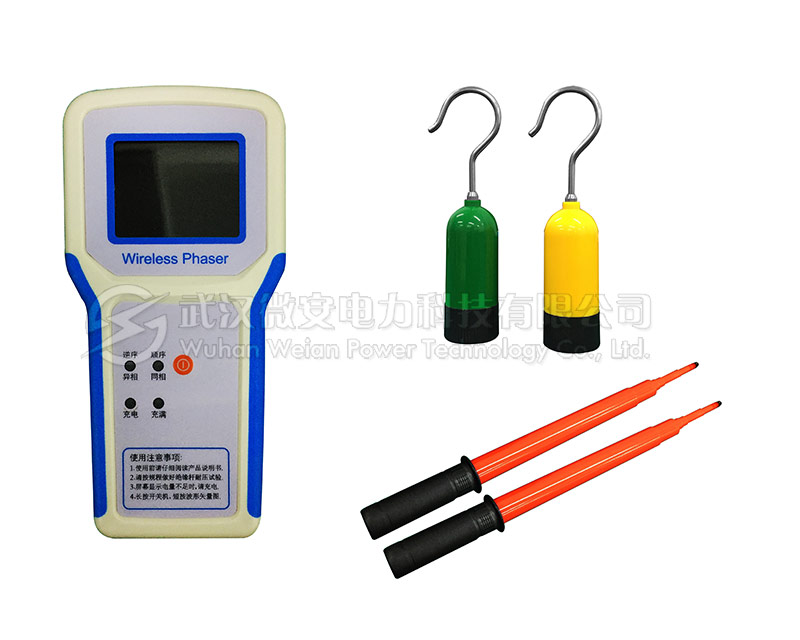

　10kV架空線路核相屬于高壓核相，核相方法如圖所示。將X、Y發射器通過絕緣桿分別掛在所需核相的線路上，接收器就會語音播報核相結果，并顯示相位差和矢量圖。

二、10kV電纜線路核相

由于10kV線路多為三相電纜線路，而三相電纜只有在電纜兩端的開關柜處才能進行核相，常用核相地點有兩處，一處是電纜進線T型接頭，另一處是開關柜上的帶電顯示器。

T型接頭處核相屬于高壓核相，核相方法如圖所示，核相時需注意發射器在接觸一相的同時，盡量遠離其他相，避免距離過近信號干擾。這種核相方法需打開開關柜的電纜室門，有些五防嚴格的開關柜是不允許在帶電情況下打開電纜室門的，這時就需要在帶電顯示器上核相。

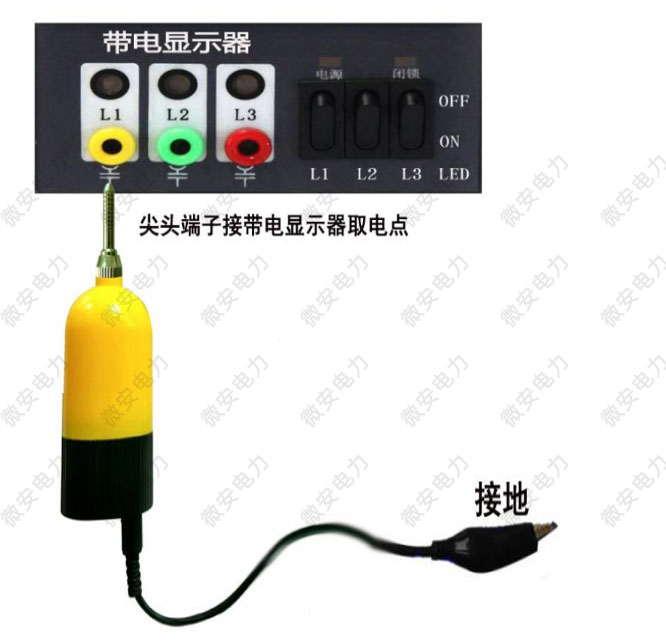

帶電顯示器核相屬于低壓核相，帶電顯示器黃、綠、紅三個端子與開關柜母排和電纜的黃、綠、紅三相是一一對應的，核相方法如圖所示，將發射器的彎鉤端子換成預配的尖頭端子，直接插入帶電孔，同時將發射器尾部接地端(也是充電孔)通過接地線接地，即可核相。
