一、回路電阻測試儀簡介

回路電阻測試儀主要應用于高壓斷路器（高壓開關）的導電回路電阻的測試儀，即高壓斷路器動靜觸頭之間的接觸電阻值，故回路電阻測試儀又名接觸電阻測試儀。

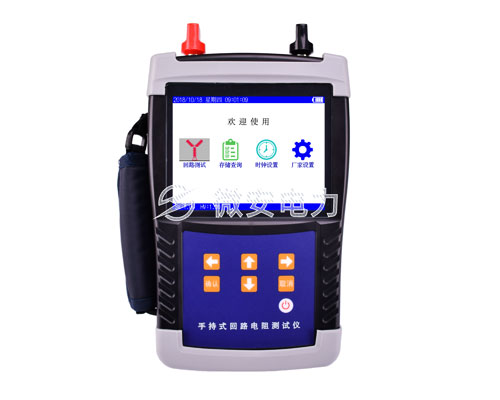

UAHL-100H手持式回路電阻測試儀

UAHL-100P高精度回路電阻測試儀

UAHL-100F智能回路電阻測試儀

二、測試高壓斷路器回路電阻的意義

斷路器導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。

三、回路電阻測試儀的使用方法

本文以VS1系列的高壓真空斷路器為例，來進行回路電阻測試儀的現場使用方法說明

1、測試前的準備工作

因為該項試驗是需要將高壓真空斷路器抽出開關柜的，所以必須先進行停電，驗電的操作，確保開關本體已不帶電，將高壓斷路器搖至試驗位置，合上開關柜接地刀閘，使用試驗手車將斷路器抽出。并置高壓斷路器于合閘位置，如下圖

被試品高壓斷路器

2、回路電阻測試儀側的接線

將儀器測試儀線夾對照接線圖，紅黑測試線分別對應顏色接好到儀器面板，并擰緊，注意粗的線頭為電流（I），細的線頭為電壓（U），接好儀器的安全地線，需保證儀器可靠接地

回路電阻測試儀接線原理圖

回路電阻測試儀附件圖

回路電阻測試儀面板端子圖

3、被試斷路器側的接線

將測試線的大測試夾這一側，紅色大測試夾分別夾到開關的同一相的動靜觸頭上，不分上下和正反。 大測試夾為電流夾，需注意不要加到觸頭彈簧上，因測試電流較大，有燒壞彈簧的可能，應盡可能的夾到主觸頭上，紅黑兩個小測試夾，為電壓采樣的測試夾，小測試夾分別夾到同樣顏色的大測試夾的旁邊即可。具體接線圖可參考下圖

高壓斷路器觸頭接線圖

4、開始測試回路電阻

打開回路電阻測試儀的電源開關，按下OK鍵，進入電流選擇，通過上下鍵改變電流的選擇，選擇完成后，通過OK鍵盤進行光標的循環，可切換到下一個選項，設置測試時長，一般我們設置15S即可，繼續通過OK鍵循環到"開始測試"，開始測試即可，儀器自動完成測試，等待測試結果，回路電阻測試儀上顯示的結果即為最終的測試結果。

回路電阻測試儀軟件界面

四、回路電阻測試儀的注意事項

1、測試前應先將斷路器跳合幾次，以沖破觸頭表面的氧化膜，使它接觸良好，從而使測量結果能反映真實情況。

2、測試用的導線應盡可能的短和粗，接觸應良好，最好用夾子夾在導體上，否則會影響測量結果。電橋的電流、電壓的引線接頭必須嚴格分開電壓線接在斷口的觸頭端，電流線應接在電壓線的外側。

3、測試過程中應將高壓斷路器的跳閘機鎖死，以防在測試過程中因突然跳閘，反向電勢的沖擊而損壞回路電阻測試儀。

4、如果主、副觸頭有多個并聯支路，應對并聯的每一對觸頭分別進行測試。測試時，非被測試觸頭間應處理絕緣，墊一下薄絕緣物即可。

5、測試結果異常增大時．應先檢查裝置與接線的正確性，然后在斷路器動作數次后復試。若測量值仍很大，則應分段測試，以確定接觸不良的部位。

6、如果在開始測試后，回路電阻測試儀顯示無電流輸出，應仔細檢查外部測試回路，可通過萬用表的通斷檔進行測試。若還無法解決，請立即聯系微安電力售后服務部。

五、總結

高壓斷路器的回路電阻測試工作雖然是一項較簡單的測試工作，但在測試過程中還是需要仔細應對，才能保證測試結果的更加準確性，因測試電流較大，也需要特別注意人身安全。
