互感器交流耐壓試驗環境及方法
發布時間:2018-12-04 10:29:00
閱讀次數: 872次
電流互感器一次繞組的交流耐壓試驗時，被試電流互感器與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間最小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。

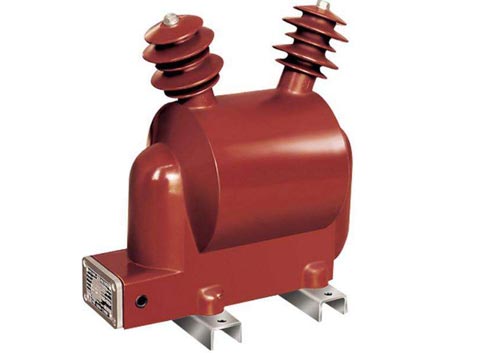

互感器交流耐壓試驗環境及方法
一、互感器交流耐壓試驗環境
1、被試品與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間最小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。
2、試驗周圍無關人員撤離，試驗現場的接地電阻達到試驗許可標準。
二、互感器交流耐壓試驗方法
1、試驗線路見圖1-1。如有末（地）屏，應將其同金屬底座或箱殼連接并接地。
圖1-1 電流互感器一次繞組的交流耐壓試驗接線圖
T——試驗變壓器；C1、C2——高壓電容分壓器；Tt——被試電流互感器
R——保護電阻；V——峰值電壓表
2、在確定YDJ高壓試驗變壓器與被試電流互感器接線及電源波形無誤后，對試品施加電壓。加壓時，應以機械0位開始緩慢升高電壓，觀測儀表升壓數值。在升至75%試驗電壓時，以每秒2%試驗電壓的速率升壓至短時工頻耐壓的試驗值，維持1min或規定的時間,然后降到30%規定試驗電壓以下后再切斷電源。
3、若試驗過程中無破壞性放電現象，則試驗合格。
4、斷開控制箱，切斷電源，拆除試驗接線，恢復互感器接線至試驗前狀態
