串級式試驗變壓器的使用注意事項

一、串級試驗變壓器介紹

串級式試驗變壓器是由幾臺單臺試驗變壓器組合而成的，因為單臺試驗變壓器雖然具有電壓低、容量小、重量輕的優點，便于進行安裝和運輸，但是畢竟電壓受限制，若制造承高電壓等級的，又不便于運輸。串級式高壓試驗變壓器的出現徹底解決了這一難題，其既可以實現單臺試驗變壓器通過串接之后形成高幾倍的狀態，進而實現電壓組合使用，同時也可以直接分離成幾套單臺試驗變壓器單獨進行使用，便于運輸和搬運

二、使用串級式試驗變壓器注意事項

1、串級的的順序

串級試驗變壓器一定要注意的是初級繞組的容量要大于次級繞組的容量，這樣可以得到兩臺試驗變壓器額定電壓相加的峰值電壓。

2、防止放電現象

如果需要進行高電壓的試驗時應使用均壓環和防電暈專用套防止尖端放電和電暈。

3、第二臺試驗變壓器要用絕緣臺墊起

兩臺試驗變壓器在進行串聯試驗的過程中，次級繞組一定要用絕緣支架或絕緣臺墊起來，否則的話電壓升不上來，電壓的真實監測，應在高壓側采樣數字高壓表（分壓器）進行,因為被試品的對地雜散電容的影響，在低壓側測量的電壓誤差較大，不能反映高壓側的真實的試驗電壓。

4、保證極性一致

在高壓試驗過程中，必須保證第一臺試驗變壓器高壓繞組與第二臺試驗變壓器低壓繞組極性一致。否則有燒壞低壓繞組的可能

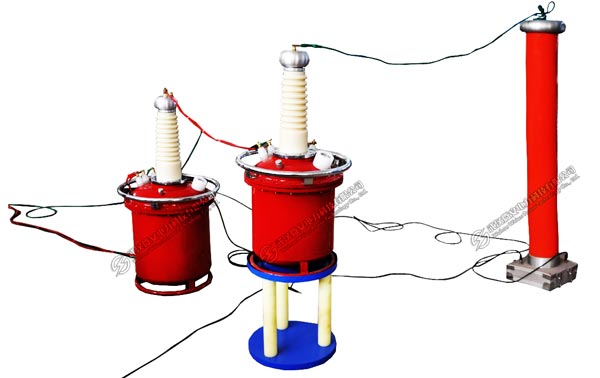

三、串級式試驗變壓器的現場接線圖

以上幾點就是在使用串級試驗變壓器在現場試驗時需要注意的主要事項了，現場接線圖可參考上圖，如您對串級試驗變壓器的使用還有疑問，歡迎您隨時致電武漢微安電力科技有限公司技術工程師。
