電力變壓器繞組變形試驗怎么接線?

發布時間:2023-01-04 19:35:59 閱讀次數: 872次
變壓器繞組變形試驗的試驗分為儀器端(變壓器繞組變形測試儀)接線和被試品側(變壓器端)接線兩部分,因為電力變壓器的聯結組別,也就是接線方式不一樣,通常分為Y、Yn、△等多種方式,所以在測試繞組變形的時候,就會對應有不同的接線方式。

電力試驗設備廠家

變壓器繞組變形試驗的試驗分為儀器端(變壓器繞組變形測試儀)接線和被試品側(變壓器端)接線兩部分,因為電力變壓器的聯結組別,也就是接線方式不一樣,通常分為Y、Yn、△等多種方式,所以在測試繞組變形的時候,就會對應有不同的接線方式。

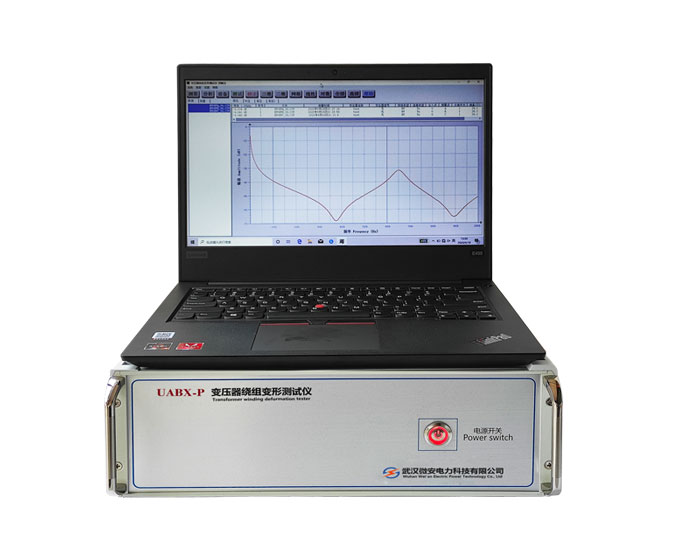

變壓器繞組變形測試儀

變壓器繞組變形測試儀———聯系采購 :張經理 153-7708-1310 (微信同號)

故下文著重介紹在被試品側(變壓器端)的接線方法

一、三相Δ形變壓器測量接線

電力變壓器Δ_AB試驗接線

Δ接線變壓器_AB試驗接線

AB相測量接線

1、測量系統共一點接地,取變壓器鐵芯接地。

2、黃夾子定義為輸入,鉗在△形的A相、綠夾子定義為測量,鉗B相上。

3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再連接一地線到鐵芯接地。

4、以上接線完成對三相△形的AB相測量接線,如上圖

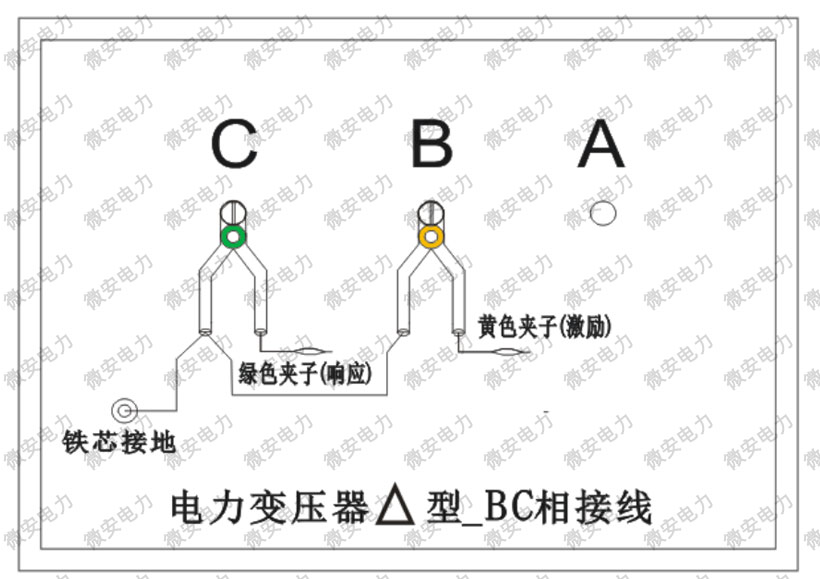

電力變壓器Δ_BC試驗接線

Δ接線變壓器_BC試驗接線

BC相測量接線

1、測量系統共一點接地,取變壓器鐵芯接地。

2、黃夾子定義為輸入,鉗在△形的B相、綠夾子定義為測量,鉗C相上。

3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再連接一地線到鐵芯接地。

4、以上接線完成對三相△形的BC相測量接線,如圖11。

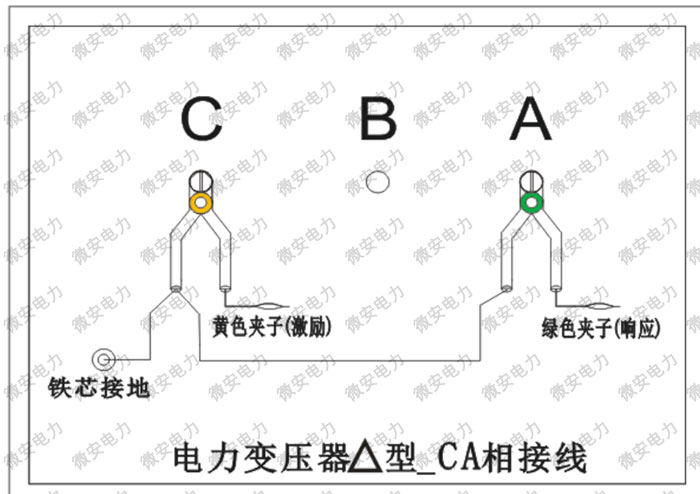

電力變壓器Δ_CA試驗接線

Δ接線變壓器_CA試驗接線

CA相測量接線

1、測量系統共一點接地,取變壓器鐵芯接地。

2、黃夾子定義為輸入,鉗在△形的C相、綠夾子定義為測量,鉗A相上。

3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再連接一地線到鐵芯接地。

4、以上接線完成對三相△形的CA相測量接線,如圖12。

二、三相Yn形變壓器測量接線

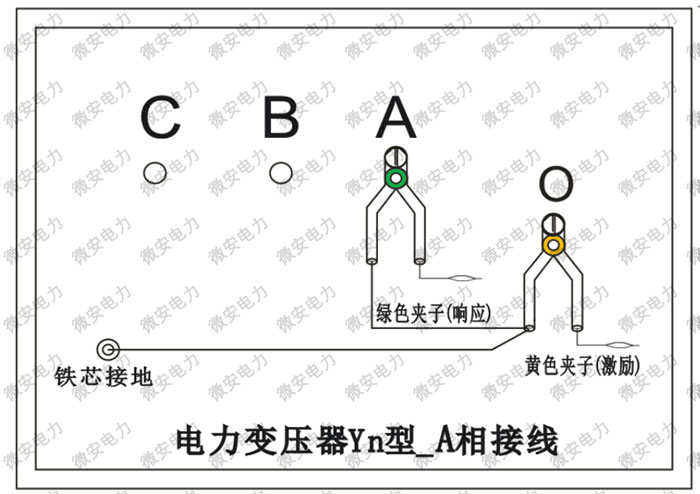

Yn型變壓器_A相接線

Yn型變壓器_A相接線

A相測量接線

1、測量系統共一點接地,取變壓器鐵芯接地。

2、黃夾子定義為輸入,鉗在Yn的‘O’點、綠夾子定義為測量,鉗A相上。

3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再連接一地線到鐵芯接地。

4、以上接線完成對三相Yn形的A相測量接線,如上圖

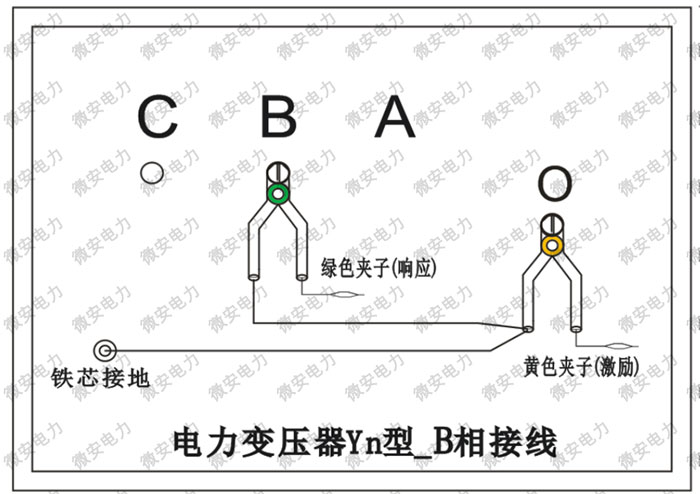

Yn型變壓器_B相接線

Yn型變壓器_B相接線

B相測量接線

1、測量系統共一點接地,取變壓器鐵芯接地。

2、黃夾子定義為輸入,鉗在Yn的‘O’點、綠夾子定義為測量,鉗B相上。

3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再連接一地線到鐵芯接地。

4、以上接線完成對三相Yn形的B相測量接線,如上圖

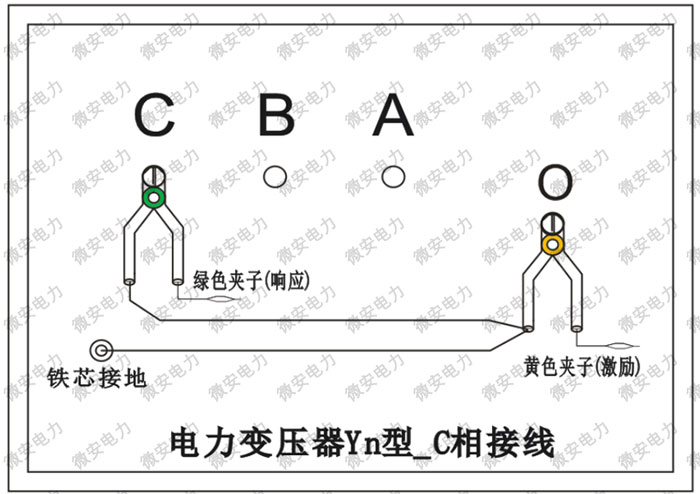

Yn型變壓器_C相接線

Yn型變壓器_C相接線

C相測量接線

1、測量系統共一點接地,取變壓器鐵芯接地。

2、黃夾子定義為輸入,鉗在Yn的‘O’點、綠夾子定義為測量,鉗C相上。

3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再連接一地線到鐵芯接地。

4、以上接線完成對三相Yn形的C相測量接線,如上圖。

三、三相Y形變壓器測量接線

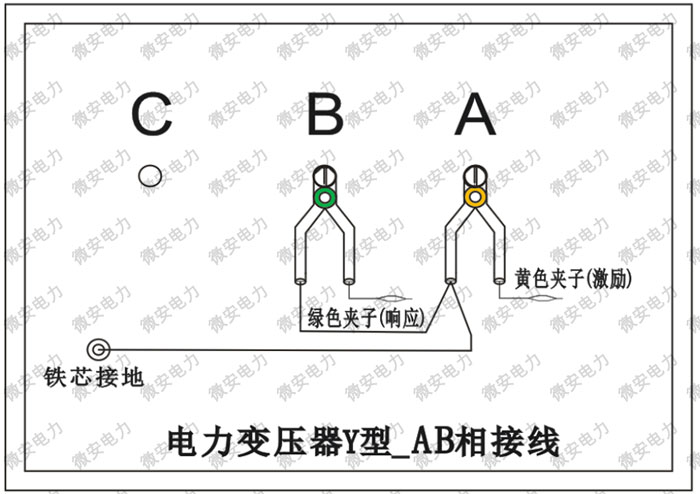

Y型變壓器_AB相接線

Y型變壓器_AB相接線

AB相測量接線

1、測量系統共一點接地,取變壓器鐵芯接地。

2、黃夾子定義為輸入,鉗在Y形的A相、綠夾子定義為測量,鉗B相上。

3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再連接一地線到鐵芯接地。

4、以上接線完成對三相Y形的AB相測量接線,如圖7。

Y型變壓器_AB相接線

Y型變壓器_BC相接線

BC相測量接線

1、測量系統共一點接地,取變壓器鐵芯接地。

2、黃夾子定義為輸入,鉗在Y形的B相、綠夾子定義為測量,鉗C相上。

3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再連接一地線到鐵芯接地。

4、以上接線完成對三相Y形的BC相測量接線,如圖8。

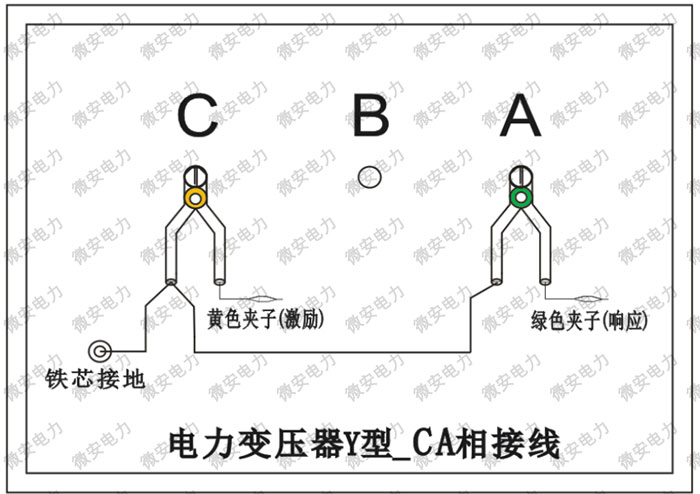

Y型變壓器_CA相接線

Y型變壓器_CA相接線

CA相測量接線

1、測量系統共一點接地,取變壓器鐵芯接地。

2、黃夾子定義為輸入,鉗在Y形的C相、綠夾子定義為測量,鉗A相上。

3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再連接一地線到鐵芯接地。

4、以上接線完成對三相Y形的CA相測量接線,圖9

#
