互感器勵磁特性測試又稱互感器伏安特性測試，日常檢修中對于電流互感器（CT）勵磁特性測試及拐點電壓測試均已是常規試驗了，其結果的分析在前面《如何通過伏安特性測試誤差曲線結果判斷互感器是否合格？》已經詳解過了

但對于電壓互感器(PT)的勵磁特性及拐點電壓測試， 有許多試驗工作者們不太了解其合格的判定標準，下面就簡單交流一下。

請注意，本文中所描述的測試要求及判斷標準均引用自 國網公司十八項重大電網反事故措施（修訂版）

一、 10kV電壓互感器勵磁特性測試要求

10kV PT勵磁特性測量點應至少包括0.2Un、0.5Un、0.8Un、1.0Un、1.2Un、1.5Un、1.9Un、2.07Un、2.28Un等9個點，（其中U為二次繞組標稱額定電壓，下同）格式如下：

二、 35kV電壓互感器勵磁特性測試要求

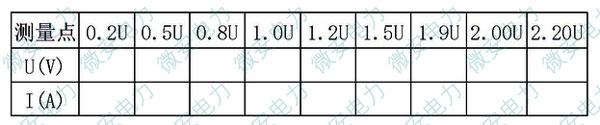

35kV PT勵磁特性測量點應至少包括0.2Un、0.5Un、0.8Un、1.0Un、1.2Un、1.5Un、1.9Un、2.0Un、2.20Un等9個點

三、 電壓互感器(PT)拐點電壓合格標準

1、對于新投的電壓互感器，交接時必須測量勵磁特性，要求拐點電壓大于1.9Um/√3，拐點電壓下的勵磁電流應小于1 A，三相勵磁電流差不應超過30%

2、對于已投運的電壓互感器，應在停電時復測勵磁特性數據并存檔保存；對拐點電壓低于1.5Um/√3時，應爭取進行更換處理；對拐點電壓高于1.5Um/√3且低于1.9Um/√3時，可通過安裝相應消諧裝置來減少或抑制諧振過電壓；對拐點電壓高于1.9Um/√3時，在未發生過高壓熔絲熔斷或互感器損壞情況下，可暫時不安裝消諧裝置。
