200kV高壓分壓器上端均壓球為高壓端，是用于輸入被測的試驗高壓的，下端為接地端（試驗時必須可靠接地，確保接地電阻≤4Ω）。然后用專用電纜連接分壓器和顯示表，檢查連線，確認無誤后，選擇相應的檔位和量程便可開始高壓測量

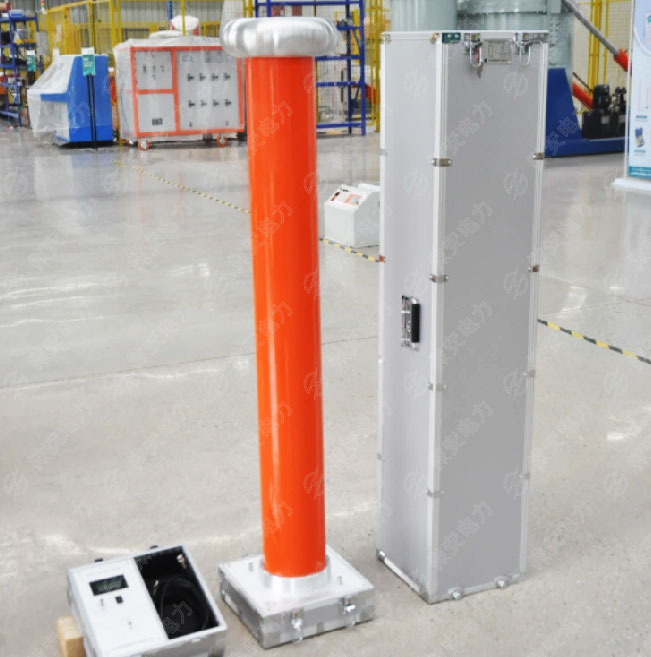

在對高壓分壓器使用前需先點清配件，分壓器是由絕緣分壓筒及數顯表頭、信號連接線組成。
二、接線方法

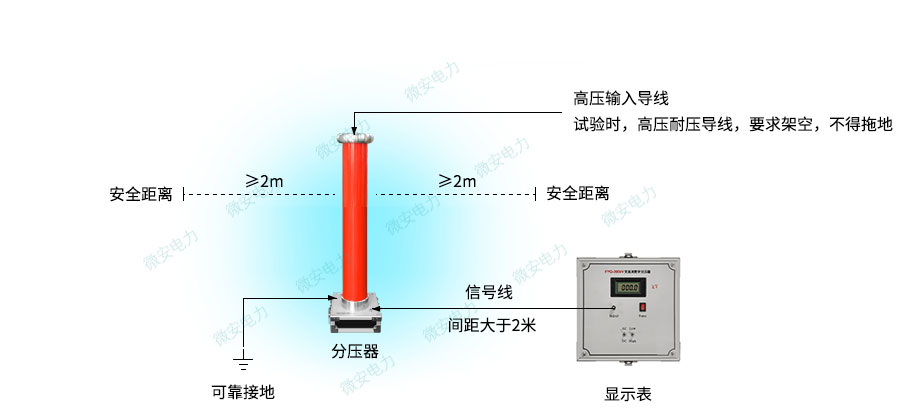

。200kV高壓分壓器具體接線方法可參考下圖：
二、使用方法
1.交直流高壓校準
高壓分壓器屬于表類測量器具，是需要定期送到具有C-NAS或CMA認證的機構進行校準檢定的。校準方法是使用標準高壓發生器輸出電壓， 以標準高壓發生器的值為標準值，計算相對誤差。具體界接線還是如上圖。
2.交流電壓測量
連接測量線路后，將低壓顯示表功能開關切換至AC檔，選擇High檔，直接測量工頻高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。
4.直流高壓測量
連接測量線路后，將低壓顯示表功能開關切換至DC檔，選擇High檔，可直接測量直流高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。
三、注意事項
1.低壓儀表輸入阻抗對高壓分壓器的影響：SGB-C系列數字高壓表配用低壓測量儀表的輸入阻抗為10MΩ，當使用其它儀表時，應考慮其輸入阻抗的影響。
2.加高壓時，高壓分壓器及高壓引線附近不得有雜物。
3.高壓分壓器標準分壓比為K=1000。
4.使用前必須檢查接地。
5.200kV高壓分壓器配有配套接地線，150kV分壓器底座上裝有專用接地柱（每次試驗前都必須確保可靠接地）。高壓測試線盡量選用耐高壓導線，必須架空，不得拖地或離地面太近。
