便攜式串聯諧振耐壓試驗裝置主要針對電力系統110KV及以下電力設備交流耐壓試驗設計制造，電抗器及勵磁變壓器采用干式環氧澆注方式，體積小、重量輕、便于現場搬運，可靈活串并聯組合，既可以滿足110KV及以下變壓器、GIS、斷路器、互感器及套管等設備試驗要求，滿足110KV及以下電纜的試驗要求。

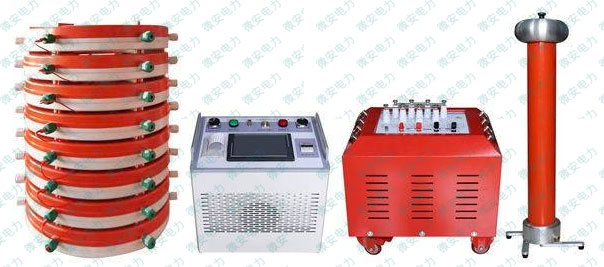

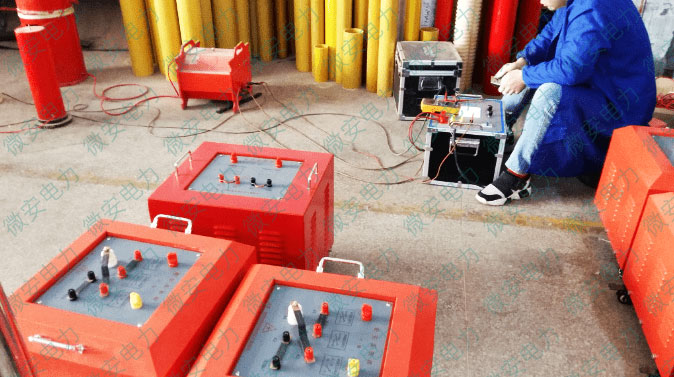

UAXZ系列串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。

便攜式串聯諧振耐壓試驗裝置應用電源采用220V單相電源或380V單相電源，方便現場取電，電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求，500kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，該設備采用了的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在zui小重量下確保儀器穩定和安全。

一、優勢特點：

可整定試驗電壓、調頻范圍、保護電流、試驗時間?

軟件自動精細調壓，可自動存儲試驗數據?

大屏幕顯示試驗數據 打印輸出電壓、調頻和試品電容量等試驗數據?

超小、超輕、積木型干式電抗器和干式變壓器?

配置靈活，電抗器采用多臺式，視被試設備可并、串使用?

配備補償電容器輕負載（如短電纜）并聯，可使諧振頻率小于65HZ，更接近工頻50HZ?

調試驗方式有全自動模式、手動模式

系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全。

二、用途

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

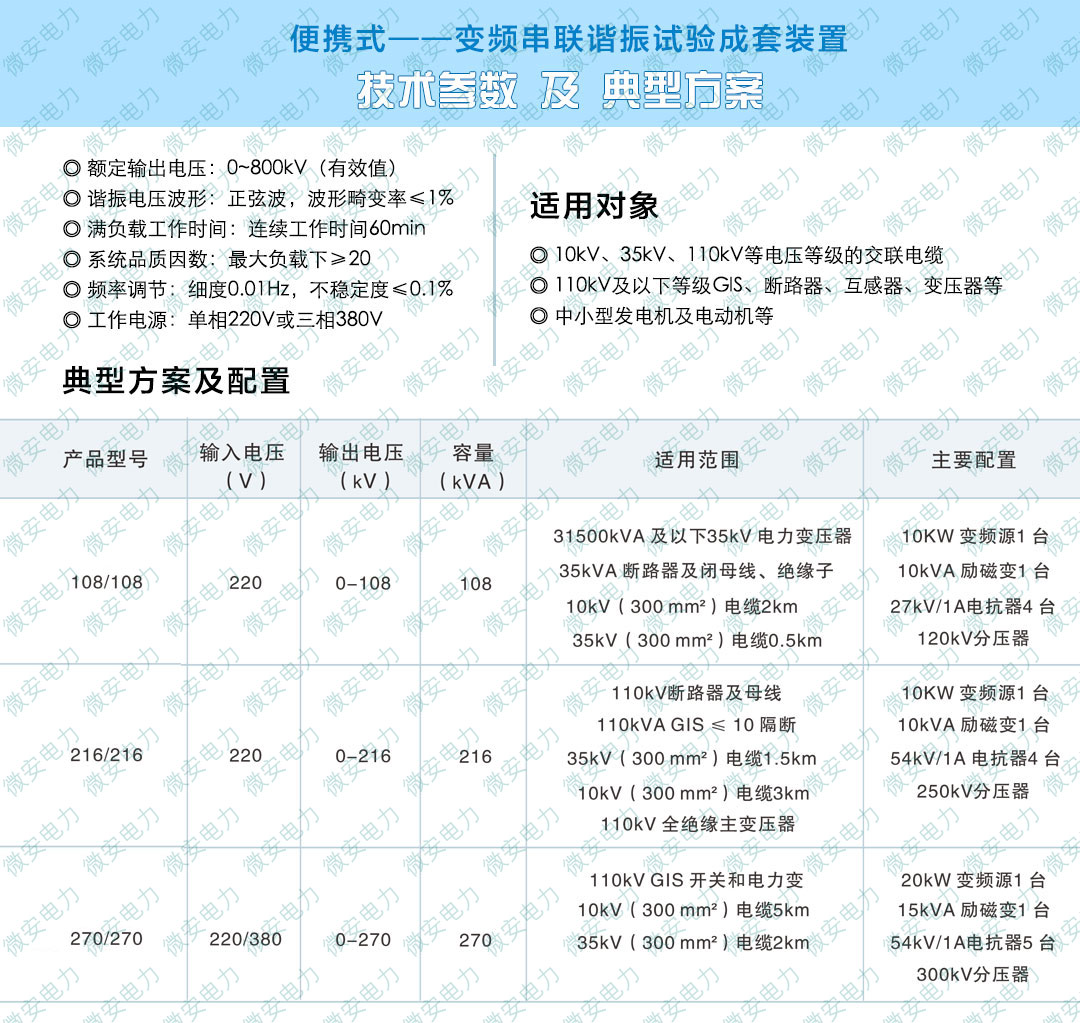

三、技術參數

試驗對象：10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

1、額定容量：44kVA；

2、輸入電源：單相220或三相380V電壓，頻率為50Hz；

3、額定電壓：22kV

4、額定電流：2A

5、工作頻率：30-300Hz；

6、裝置輸出波形：正弦波

7、波形變率：輸出電壓波形變率≤1%；

8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9、溫 升：額定負載下連續運行5min后溫升≤65K；

10、品質因素：裝置自身Q≥30(f=45Hz)；

11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12、測量精度：系統有效值1.5級；

激勵變壓器UAJLB-3kVA/1.5kV/0.4kV 1臺

額定容量：3kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5kV

結 構：干式；

重 量：約35kg；

變頻電源UAXZ-3kW/220/380V 1臺

額定輸出容量：3kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：7.5A

額定輸出電流：7.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件高溫度≤65K;

噪 聲 水 平：≤50dB

電抗器DK-22kVA/22kV 2節

額定容量：22kVA;

額定電壓：22kV；

額定電流：1A；

電 感 量：92H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約30kg；

電容分壓器FYQ-30kV/3500pF 1套

額定電壓：30kV；

高壓電容量：3500pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

重 量：約6kg；
