帶電電纜識別儀對高壓帶電電纜識別的方法為耦合法，對停電電纜的識別方法為直連法與耦合法，其主要原理為通過耦合發射鉗將周期性的單極性電壓脈沖饋入要識別的電纜中，流出去的電流僅從這一根電纜通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反，且其他鄰近電纜的返回電流出去的這一根電流要小，通過識別電流方向與幅值，即可準確判斷識別到我們要找的電纜。

弄明白原理后，我們再來介紹耦合法與直連法的使用方法。

一、耦合法接線(識別帶電電纜時用)

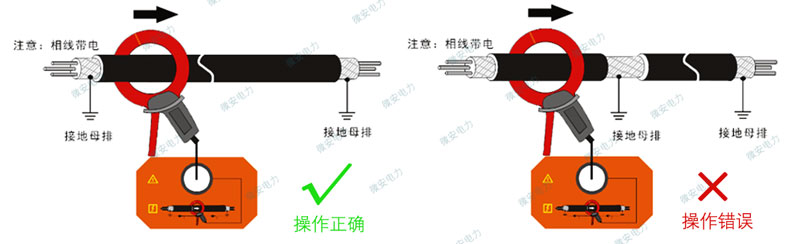

1.首先按下圖將電纜屏蔽與鎧裝層的引出線接地，其次按下圖連接好儀器的發射卡鉗

注意:耦合法適用于普通三相統包運行電纜的探測，不適用識別超高壓單芯運行電纜

二、對儀器進行標定

帶電電纜識別需要接收機首先在目標電纜的已知位置測量其電流大小和方向后，作為比較的基準，在未知點的測量結果與基準比較，作出識別正確或錯誤的判斷。測量并記錄檢測電流及電流方向的過程即為標定。

1. 接好發射卡鉗，并打開儀器脈沖發射

2.離發射鉗2米處，將柔性電流鉗卡住目標電纜，

3.注意發射卡鉗方向上的箭頭和柔性電流鉗上的箭頭都要指向電纜末端時

4.按下“標定”按鍵，完成標定

三、目標識別步驟

1.確認發射機卡鉗耦合輸出正常

2.標定成功后，不要關閉接收機，離開標定點后，不能更改標定，不能改變接收機的頻率及增益倍數

3.到達遠端需要識別的位置，將柔性卡鉗卡住電纜，逐一識別

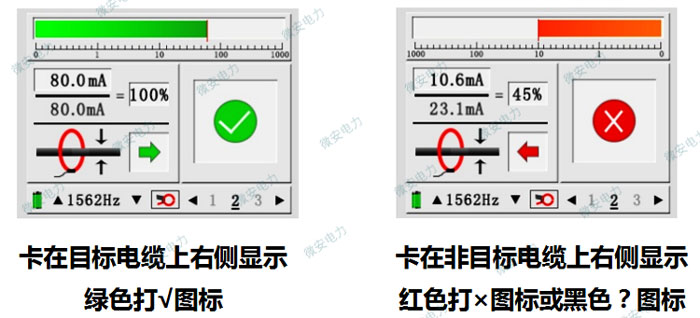

4.檢測電流大于2mA、檢測電流大于標定電流值的75％，且小于135%、電流方向顯示綠色箭頭指向右方，滿足上述條件，則說明是目標管線，識別結果顯示為“綠色打√圖標”，接收機伴有“嘀-嘀”提示音
