直流系統接地故障測試儀簡介 ----Product introduction
CR2000D直流系統接地故障測試儀又稱直流系統接地故障查找儀、直流系統接地故障檢測儀、直流系統接地故障檢測裝置及直流系統接地故障探測儀，CR2000D直流系統接地故障測試儀適用于任何電壓等級的直流系統測試，其電壓主要分為4個等級，220V、110V、48V、24V均都可以使用直流系統接地故障測試儀進行檢測，現已廣泛應用用于電廠、變電站以及電力試驗中心等單位。
CR2000D直流系統接地故障測試儀配備了高精度的檢測鉗表，通過對多種信號的高效處理電路提高了檢測范圍與抗干擾能力；并采用了高效率算法和模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式通過接受裝置顯示出來，充分體現了人工智能的優越性。 對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。
該直流系統接地故障測試儀以電力系統安全為首要前提，并在現場進行了大量的實際應用，不會造成微機繼電保護裝置的誤報及誤動作，可用于在不斷電情況下查找各種類型的接地故障。
主要特點
1、使用簡單。只需打開電源開關就可直接使用，無需別的按鍵操作
2、安全可靠。無需停浮充電機及其它一切電源，對直流系統沒有任何影響
3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用
4、適用范圍廣。可用于任何類型電廠、變電站、煤礦、化工廠等供電部門
5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點
6、直流系統不斷電查找接地點，不影響系統正常工作
7、抗干擾能力強，克服了系統分布電容的影響
8、智能化充電管理，減少充電時間，延長電池壽命
直流系統接地故障測試儀參數 ----Technical parameter
| 型號 | CR2000D | |
| 名稱 | 直流系統接地故障測試儀、直流系統接地故障查找儀、直流系統接地故障探測儀 | |
| 信號發生器 | 輸出信號頻率 | 2.5Hz |
| 信號空載輸出電壓 | ±20V±5% | |
| 信號電壓幅值誤差 | <5% | |
| 信號短路輸出電流 | ≤80mA | |
| 輸出口抗沖擊能力 | 400V直流沖擊 | |
| 電源電壓 | AC220V±10% | |
| 電壓頻率 | 50Hz±5% | |
| 輸入保險 | 200mA | |
| 最大功率 | 3W | |
| 尺寸 | 300×270×200mm3 | |
| 信號接收器 | 信號電流檢測靈敏度 | 0.5mA |
| 信號發生器阻抗 | 40KΩ | |
| 最大輸出電流 | 2.5毫安 | |
| 接收器顯示 | 數字0～19 | |
| 尺寸 | 210×100×32mm3 | |
| A鉗口尺寸 | Φ50mm | |
| B鉗口尺寸 | Φ7mm×9mm | |
| 整機 | 檢測最大接地電阻 | 300kΩ |
| 接地電阻測量精度 |
30～4.5KΩ，誤差≤0.5KΩ 4.5KΩ～300KΩ，誤差≤10% |
|
| 尺寸（主機） | 340×290×140mm3 | |
| 重量（主機） | 3.96kg | |
| 尺寸 | 390*290*140mm3 | |
| 重量 | 2.8kg | |

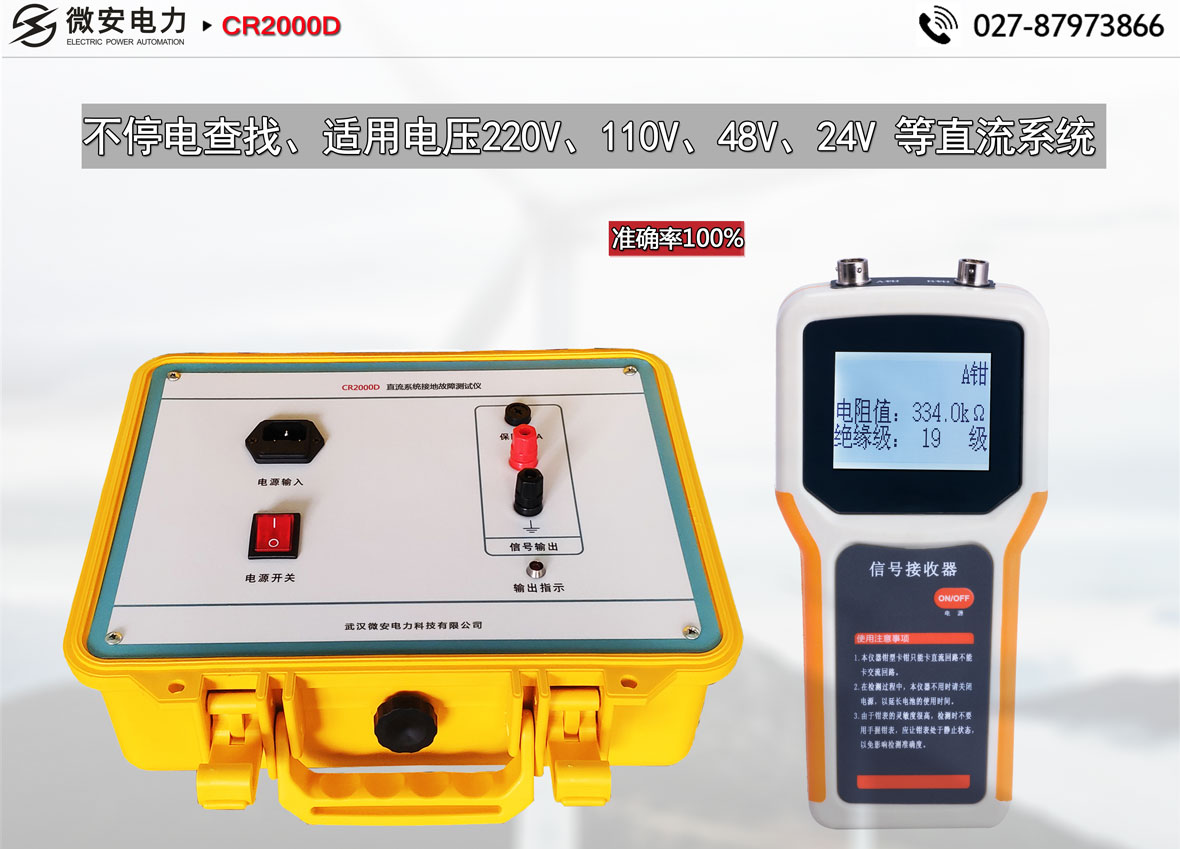

直流系統接地故障測試儀圖片 ----Picture display

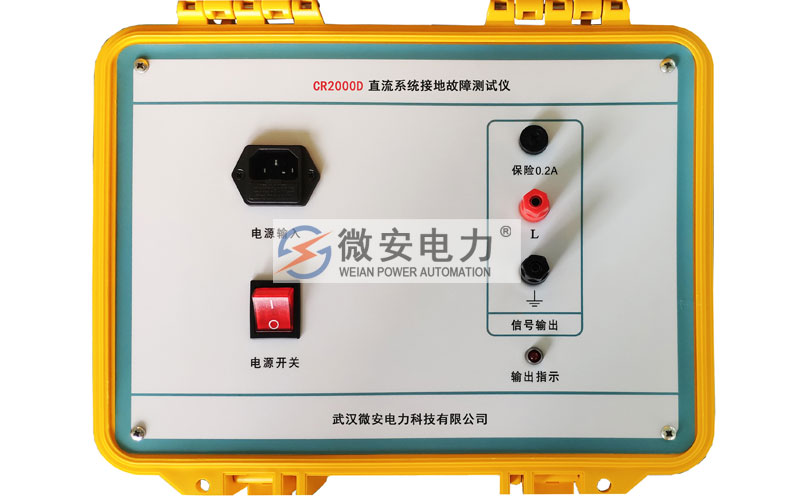

直流系統接地故障測試儀發射機面板

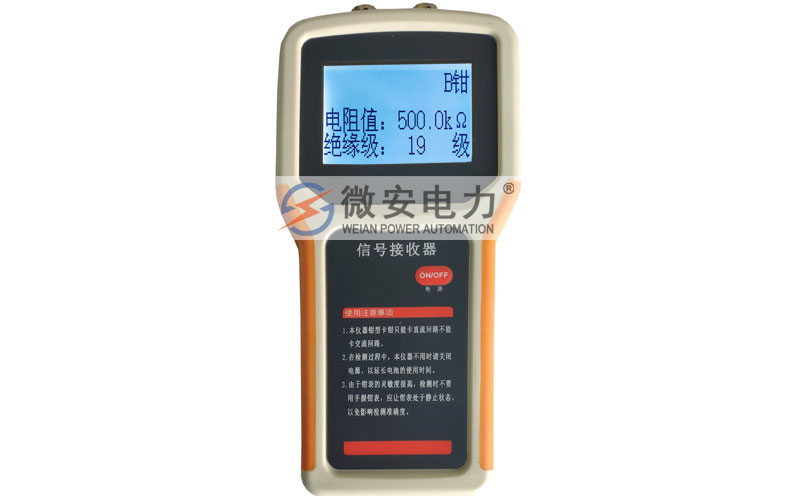

直流系統接地故障測試儀接收機

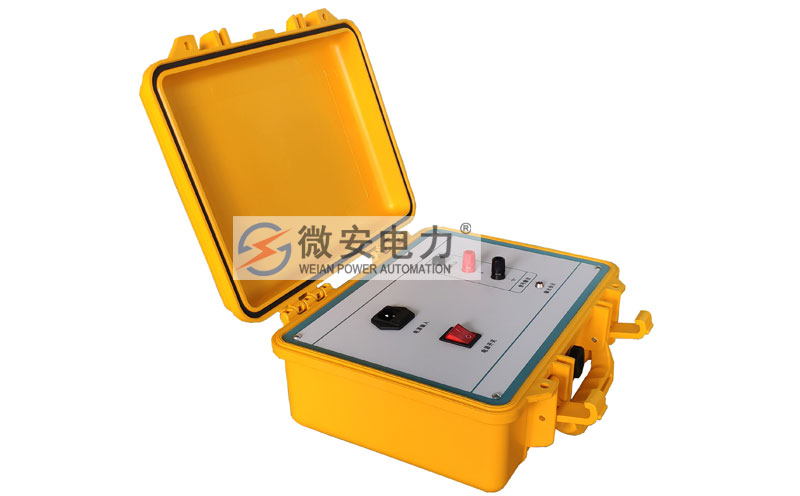

直流系統接地故障測試儀發射機

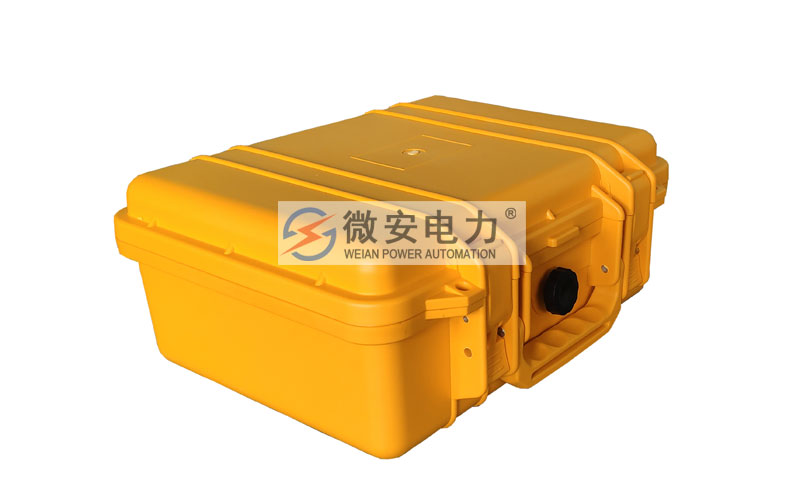

直流系統接地故障測試儀機箱
直流系統接地故障測試儀附件配件 --------Accessories
本產品CR2000D直流系統接地故障測試儀附件詳細清單請以說明書或代銷合同為準
| 直流系統接地故障測試儀 | 1臺 | 信號發生器 | 1臺 |
| 信號接收器 | 1臺 | A接收鉗 | 1臺 |
| B接收鉗 | 1臺 | 信號輸出引線 | 1套 |
| 電源線 | 1條 | 電池 | 5節 |
| 機箱 | 1個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |

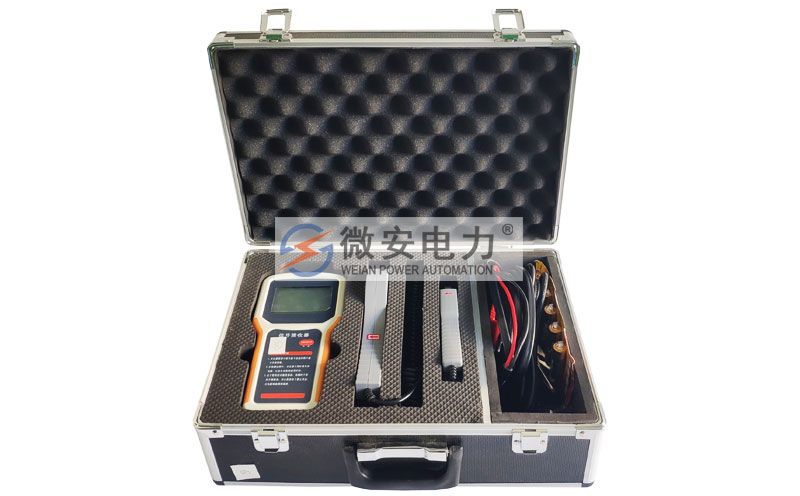

直流系統接地故障測試儀附件箱

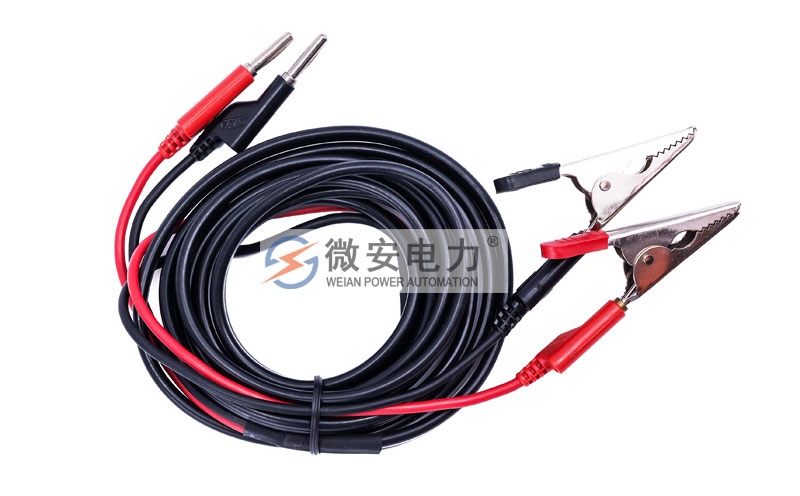

直流系統接地故障測試儀信號輸出線

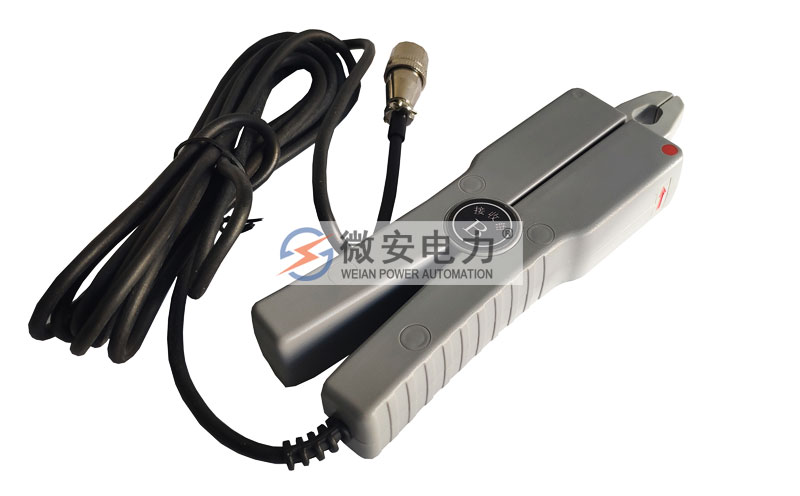

直流系統接地故障測試儀B接收鉗

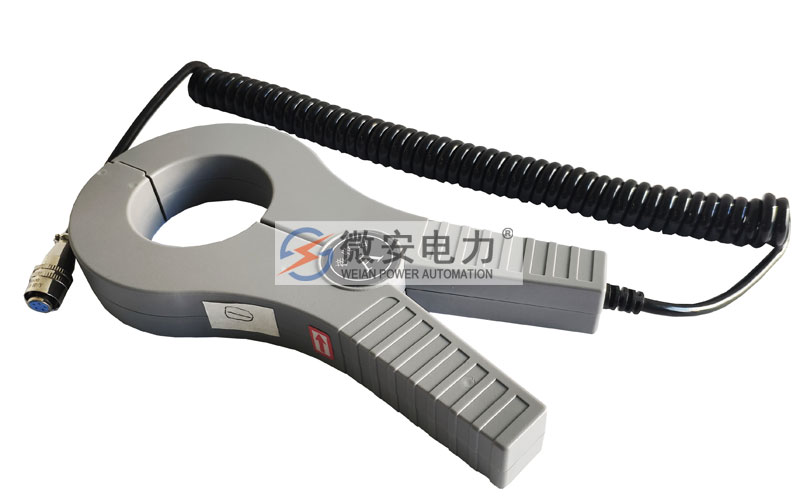

直流系統接地故障測試儀A接收鉗
