變壓器鐵芯接地的意義及電流測試
發布時間:2022-04-29 15:56:52
閱讀次數: 872次
在電力變壓器處于高壓帶電工作狀態的時候，外殼及鐵芯是一定要接地的 ， 這樣可以讓變壓器發生故障后外殼帶電的時，將電流引入大地，起到保護的作用，不過變壓器鐵芯在接地的時，只能一點接地，不允許有兩點或多點接地。 這是為什么呢？今天我們微安電力技術部就此問題與大家展
1.變壓器鐵芯接地的原因
變壓器在運行或試驗時，鐵芯及零件等金屬部件均處在強電場之中，由于靜電感應作用，在鐵芯或其他金屬結構上產生懸浮電位，即電位差，如果不接地的話，就會造成對地放電而損壞零件，這是不允許的。
2.變壓器鐵芯只允許一點接地的原因
變壓器鐵心正常時需要一點接地且只能一點接地，不允許有兩點或多點接地，如果鐵心或其他金屬構件有兩點或兩點以上接地時，則接地點間就會形成閉合回路，造成環流，有時可高達幾十安。該電流會引起局部過熱，導致油分解，產生可燃性氣體，還可能使接地片熔斷，或燒壞鐵心，導致鐵心電位懸浮，產生放電，擊穿繞組。
3.變壓器鐵芯接地電流的標準
對于運行中的變壓器接地電流DL/T 596—1996《電力設備預防性試驗規程》規定變壓器鐵心接地電流運行中鐵心接地電流一般不大于100mA。
4.變壓器鐵芯接地電流的測試

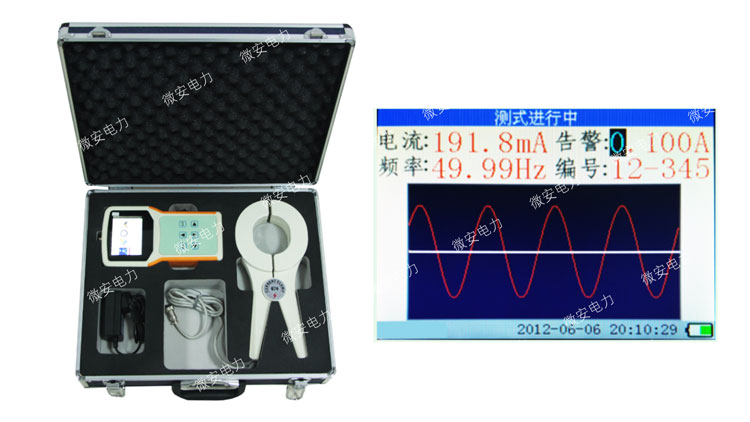

4.1 推薦使用 變壓器鐵芯接地電流測試儀

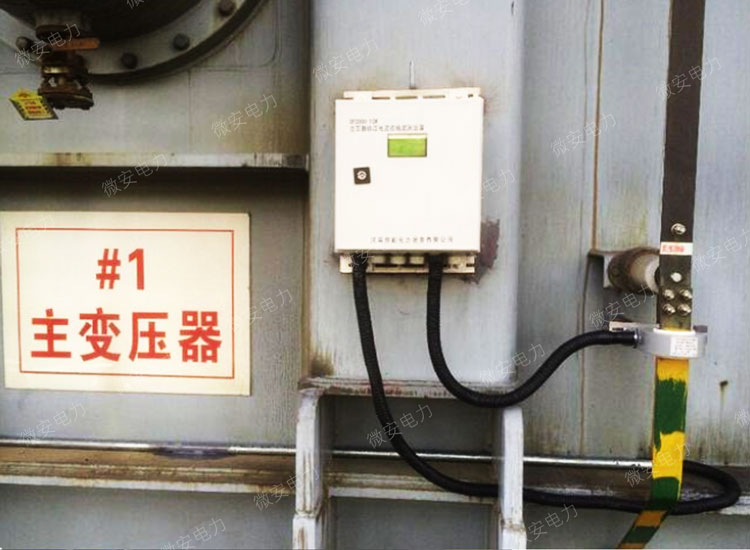

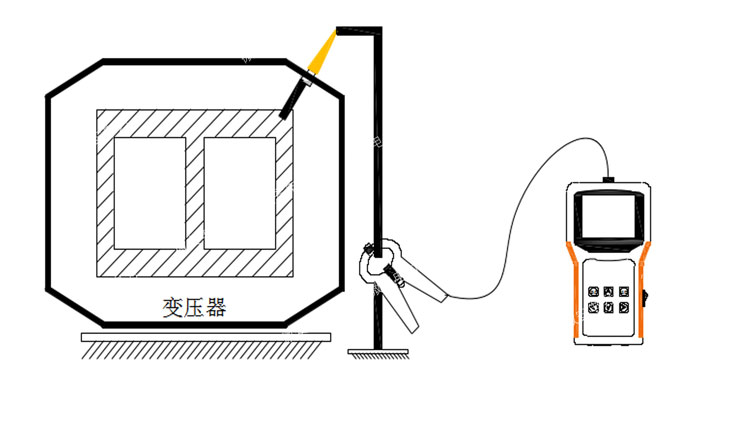

4.2現場試驗接線可參考下圖
4.3.需要注意在測試時應避開主變上油箱與下油箱交接處的位置
