智能臺區識別儀簡介 ----Product introduction
UATQ-H 智能臺區識別儀又稱智能臺區用戶識別儀,臺區分支線路識別儀,臺區線路分支識別儀,是一款集臺區用戶識別、線路分支識別、臺變間電氣獨立性測試、基礎電參量測試、電壓電流諧波含量測量等功能為一體的高精度測試儀器。采用特殊過零低頻載波技術以及脈沖電流發射、檢測技術，能有效保證測量半徑足以覆蓋各種供電距離的臺區用戶的準確識別，絕不存在多臺變短距離共高壓情況下電力載波存在串?dāng)_，傳輸距離近，受負荷影響大，共電纜干擾等問題；識別成功率可達100%。
儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。
主要特點
1、大功率負荷信號傳輸通訊方式，理論通訊距離滿足任意的臺區供電范圍。
2、特殊的脈沖電流發射及檢測方式，保證不會因共高壓的臨近臺區會發生串信號的錯誤
3、快速、方便的臺區識別功能，分機發起，測試時間不超過6秒鐘，結果準確率100%；結果顯示內容描述簡單、清晰、明確，顯示內容包括被測用戶所在的變壓器臺區編號及被測電表所在的相別（A相、B相、C相）情況，顯示結果直觀。
4、分支識別功能，準確判別被測用戶所在臺區供電線路的分支，單臺主機可以同時檢測3個分支，多臺主機同時工作可擴展至18個分支。
5、具備臺變互測功能，多臺主機同時工作，可準確判定各被測試變臺的獨立性，有無電氣連接關系。 6、電流檢測采用柔性鉗（可選配50A鉗表、100A鉗表、250A鉗表和500A鉗表）。
智能臺區識別儀參數 ----Technical parameter
| 臺區測試部分 | 通訊方式：特種負荷信號傳輸，距離：≥5km | |
| 電流測試距離：≥5km | ||
| 識別周期：≤6秒 | ||
| 測試成功率：100% | ||
| 分支識別數量：單主機3路（多主機方式可擴展18路） | ||
| 分支識別數量：單主機3路（多主機方式可擴展18路） | ||
| 電參量測量部分 | 電壓：±0.2% | |
| 電流：±0.5% | ||
| 功率：±0.5% | ||
| 頻率：±0.02Hz | ||
| 相位：±0.2° | ||
| 電能質量部分 | 電壓諧波測量次數：2－51 | |
| 電流諧波測量次數：2－51 | ||
| 諧波電壓含有率測量誤差：≤0.1％ | ||
| 諧波電流含有率測量誤差：≤0.2％ | ||
| 工作環境 | 工作環境溫度：-30℃~60℃ | |
| 工作環境濕度：≤95%RH | ||
| 工作電壓：AC220V±10% | ||
| 絕緣 | ⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。 | |
| ⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。 | ||
| 重量 | 1Kg | |
| 單機體積 | 體積：25cm×16cm×6cm | |

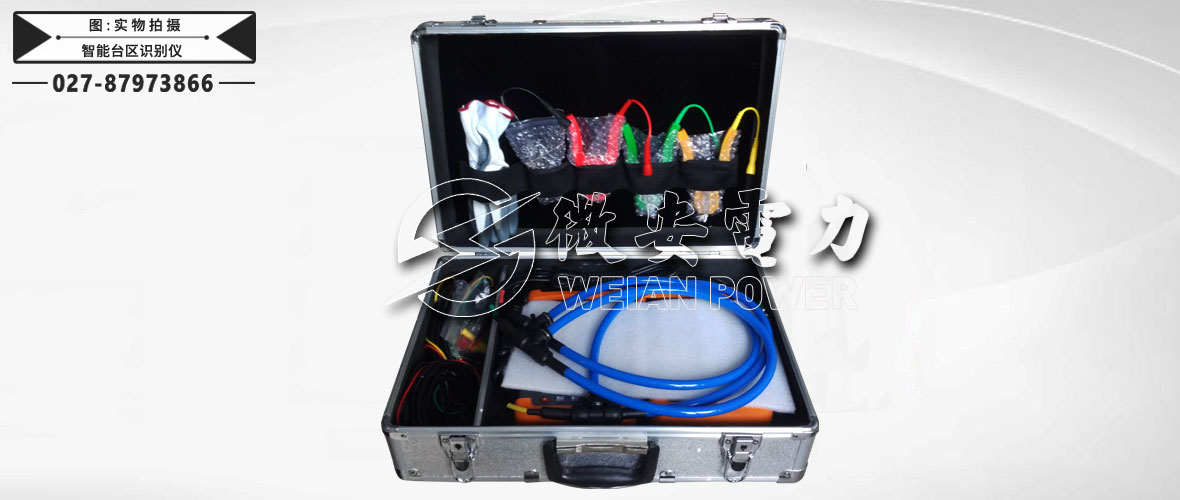

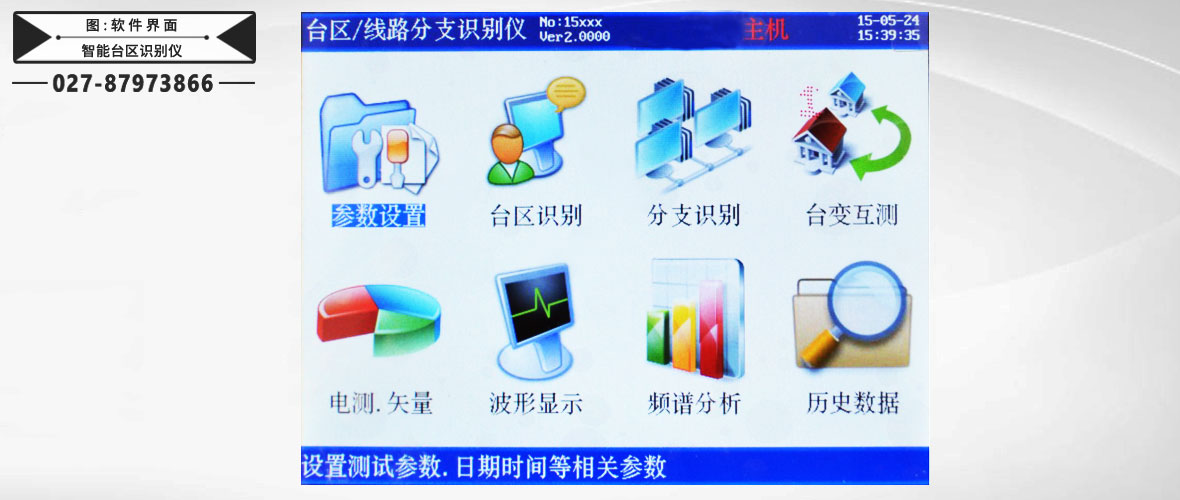

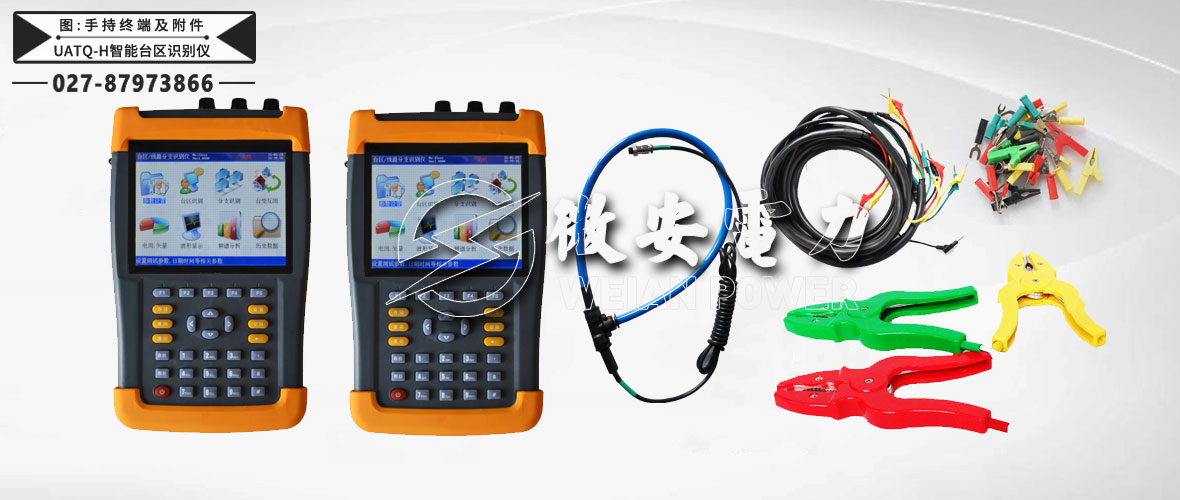

智能臺區識別儀圖片 ----Picture display

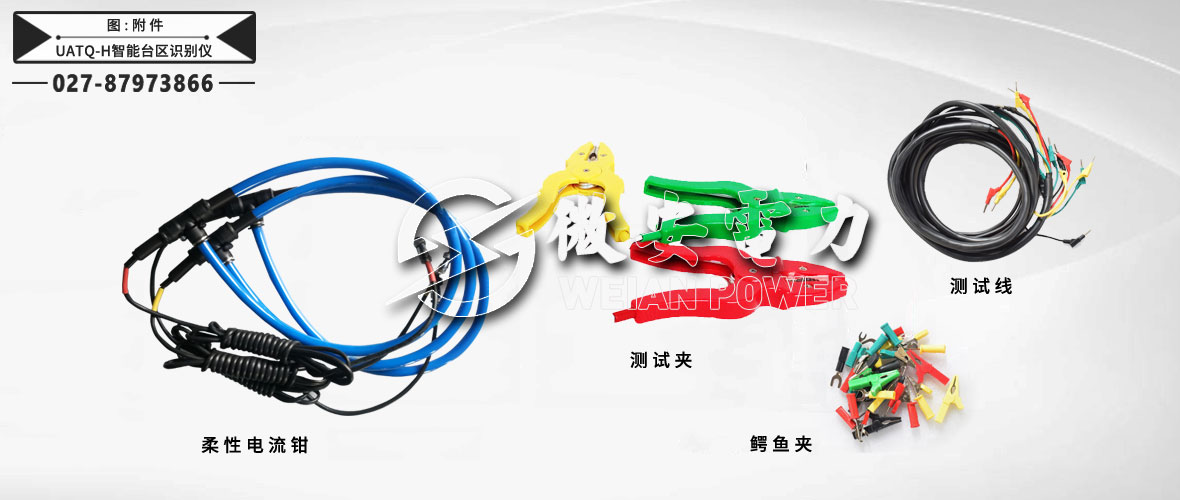

智能臺區識別儀附件配件 --------Accessories
本產品UATQ-H智能臺區識別儀附件請以說明書或代銷合同為準

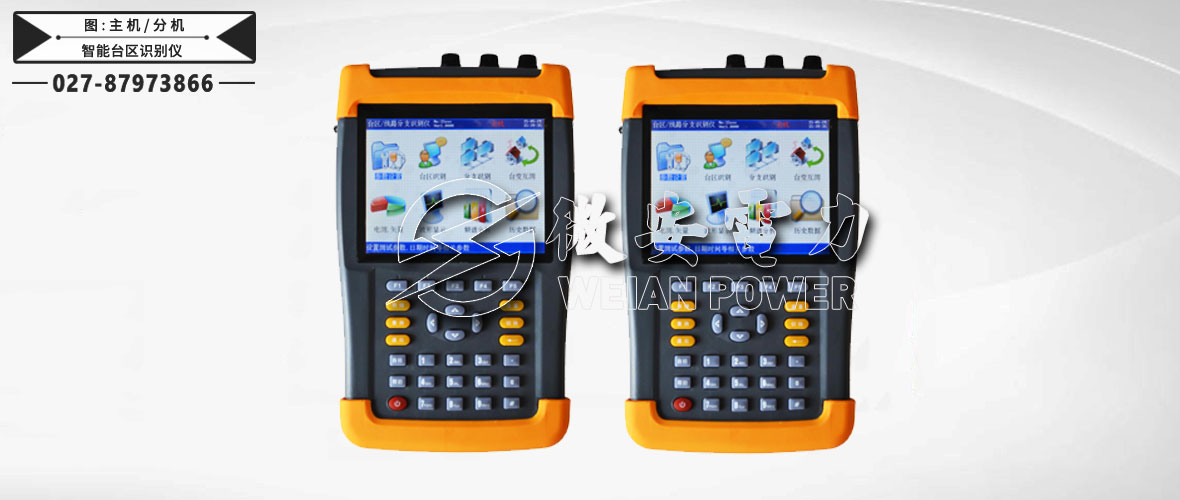

| 智能臺區識別儀主機 | 1臺 | 智能臺區識別儀分機 | 1臺 |

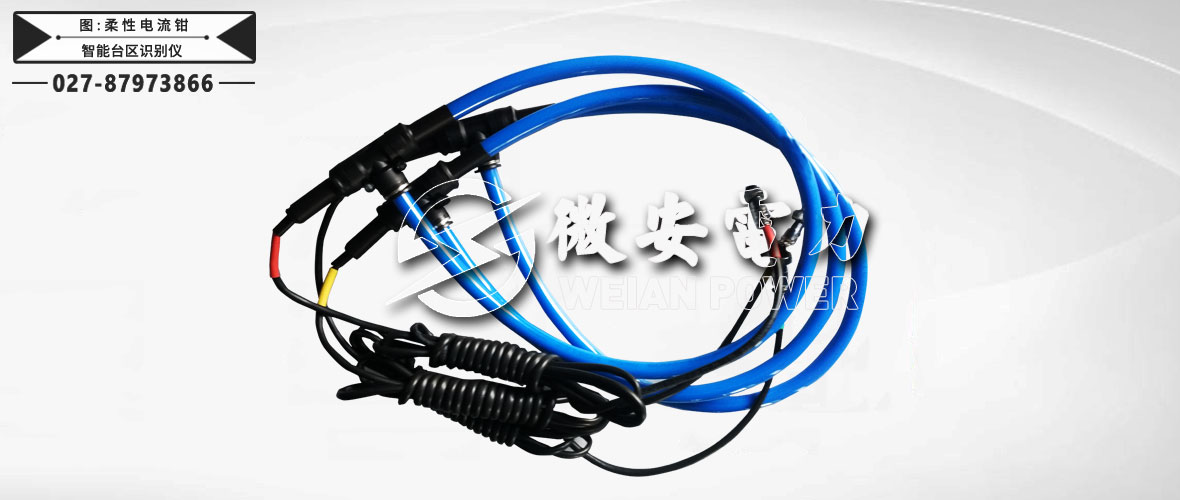

| 柔性測試鉗 | 3把 | 測試夾 | 4把 |
| 測試線 | 1套 | 鱷魚夾 | 1套 |
| 說明書 | 1本 | 合格證 | 1本 |
| 檢驗報告 | 1份 |
